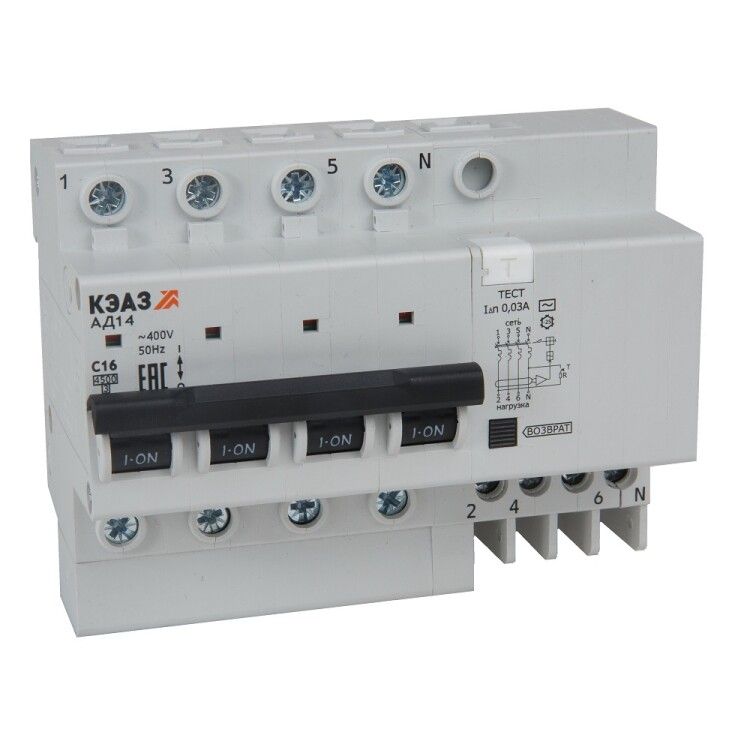

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 63А 100мА АC АД14-43C63-АC-УХЛ4 - 318392 КЭАЗ

Автоматический выключатель дифференциального тока АД14-43C63-AC от КЭАЗ - устройство для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях 400 В. Подходит для установки в распределительных щитах жилых домов, офисов и торговых помещений.

Назначение и область применения

Автоматический выключатель дифференциального тока АД14-43C63-AC защищает от опасного тока утечки, который может возникнуть при повреждении изоляции, контакте с заземленными частями или случайном прикосновении к токоведущим элементам. Он сочетает функции обычного автомата и устройства защитного отключения (УЗО). Применяется в четырёхпроводных системах TN-S и TN-C-S, где есть фазы L1–L4 и нейтраль N. Особенно важен там, где используются мощные потребители: кондиционеры, нагревательные приборы, оборудование в офисах, магазинах, складах.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выдерживает аппарат без отключения;
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; при превышении этого значения автомат отключится;
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичный для бытовой и коммерческой нагрузки);
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры);
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины;
• Наличие нейтрального проводника: да - требует подключения нулевой жилы;
• Характеристика отключения: без задержки - срабатывает сразу после превышения порога утечки;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая тепловую нагрузку на провода;
• Модульная ширина: 7,5 модулей - занимает место в щите, эквивалентное семи стандартным модулям по 17,5 мм каждый;
• Степень защиты: IP20 - защищён от прикосновения пальцев и твёрдых предметов, но не от воды и пыли - устанавливается внутри закрытого щита;
• Частота: 50 Гц - предназначен для сети с промышленной частотой в России и странах СНГ.

Совместимость и монтаж

АД14-43C63-AC монтируется на DIN-рейку 35 мм в распределительном щите. Для правильного подключения необходимо соблюдать полярность: входные клеммы помечены как “LINE”, выходные - “LOAD”. Нейтральный проводник (N) обязательно подключается к соответствующей клемме - без него устройство не будет работать. Максимальное сечение проводов: 25 мм2 для медных жил. Установка возможна только в сухих, хорошо вентилируемых местах. Не допускается монтаж вне щита или в условиях повышенной влажности - степень защиты IP20 не позволяет использовать его на улице или в сырых помещениях.

Безопасность и стандарты

АД14-43C63-AC соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Соответствие этим нормам гарантирует надёжность срабатывания при утечке и долгий срок службы. Класс токоограничения 3 обеспечивает соответствие современным требованиям безопасности при коротких замыканиях. Устройство прошло испытания на механическую прочность, термическую стойкость и электрическую целостность.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает схему;
• Высокая отключающая способность (4,5 кА) - подходит для объектов с большой нагрузкой;
• Работает с нейтральным проводником - обеспечивает полноценную защиту в четырёхполюсных системах;
• Характеристика C - совместим с оборудованием, имеющим пусковые токи (например, двигателями);
• Производитель КЭАЗ - проверенная российская компания с длительным опытом в производстве аппаратов защиты.

Ограничения применения

• Не подходит для сетей с постоянным током утечки - не реагирует на пульсирующие или постоянные токи (необходимо применять тип A или B);
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях (бани, уличные щитовые, производственные участки с брызгами);
• Требуется обязательное подключение нейтрали - при её отсутствии или некорректном соединении устройство не сработает;
• Не рекомендован для защиты отдельных маломощных приборов - лучше использовать более чувствительные модели (30 мА) для розеточных групп.

Примеры использования

• Защита группы розеток в торговом центре с холодильными установками и освещением;
• Щитовая в офисном здании, где установлены серверы, принтеры и кондиционеры;
• Распределительный щит многоквартирного дома - для защиты этажной группы с электрокотлом или вентиляцией;
• Подключение трёхфазного оборудования на складе: насосы, конвейеры, сварочные аппараты.

Практические советы

• Перед монтажом проверьте наличие нейтрали в цепи - без неё АД14-43C63-AC не работает;
• Используйте тестовую кнопку «T» ежемесячно для проверки работоспособности - даже если устройство кажется «рабочим», оно может выйти из строя;
• При установке в щит с несколькими дифавтоматами - не забудьте о координации с другими защитами: верхний автомат должен иметь большую номинальную отключающую способность;
• Для защиты персонала в ванных комнатах или кухнях используйте отдельные УЗО с 30 мА - этот аппарат (100 мА) слишком слабый для таких задач;
• При замене старого аппарата - учтите ширину 7,5 модулей: возможно, придётся менять весь щит или перестраивать расположение других устройств.
