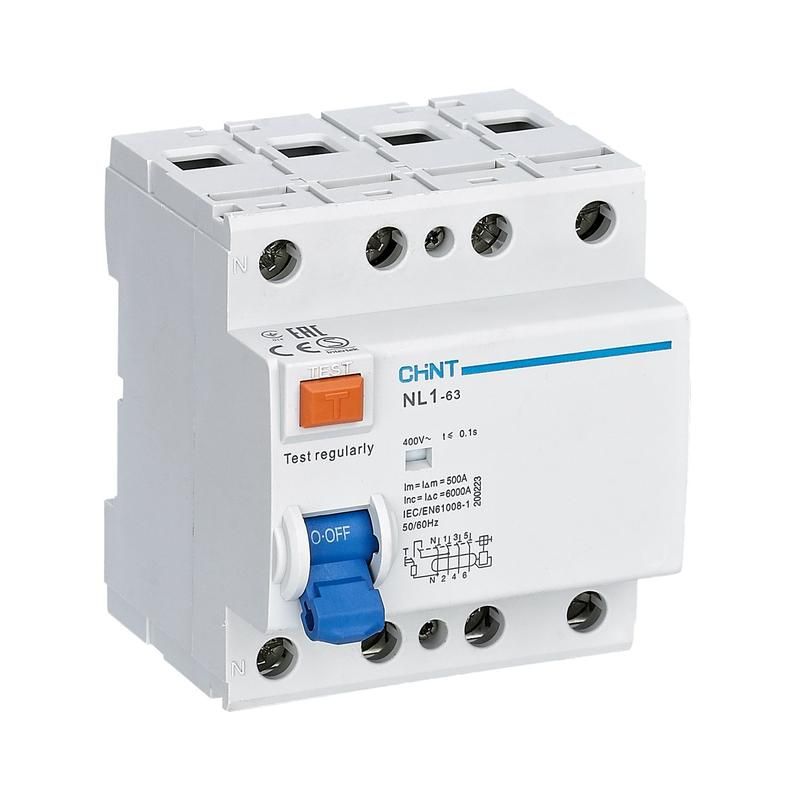

Выключатель дифференциального тока (УЗО) 4п 63А 100мА тип AC 6кА NL1-63 (R) CHINT 200228

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 100 мА тип AC 6 кА NL1-63 (R) от бренда CHINT предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в трёхфазных сетях. Устройство относится к серии NL1 и применяется в промышленных, коммерческих и жилых объектах с напряжением до 400 В.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 100 мА тип AC 6 кА NL1-63 (R) защищает от косвенного прикосновения к токоведущим частям и утечек тока, которые могут вызвать пожар или удар током. Подходит для установки в распределительных щитах трёхфазных сетей 380/400 В с нулевым проводником. Применяется в промышленном оборудовании, конвейерах, насосных станциях, системах вентиляции и других мощных потребителях, где требуется надёжная защита от утечек.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может безопасно проводить
• Номинальный ток утечки: 100 мА (0,1 А) - чувствительность к утечкам, при которой происходит отключение
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные утечки (типичны для бытовых и промышленных нагрузок)
• Номинальное напряжение: 400 В - рабочее напряжение сети
• Отключающая способность при КЗ: 6 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Количество полюсов: 4 - три фазы + ноль, все одновременно отключаются при утечке
• Напряжение изоляции: 500 В - гарантирует безопасную работу при перегрузках
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным скачкам (например, от молний)
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Рабочий диапазон температур: -25...+40 C - допустимый интервал для установки внутри помещений
• Степень загрязнения: 2 - рассчитан на нормальную среду без значительной запылённости или конденсата
• Электрическая и механическая износостойкость: 2000 циклов включения/отключения

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 63 А 100 мА тип AC 6 кА NL1-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы необходимо подключать все четыре полюса: L1, L2, L3 и N. Ноль обязательно проходит через устройство - игнорирование этого требования приведёт к отказу защиты. Монтаж выполняется в закрытом щите с доступом к кнопке тестирования. Устройство не требует внешнего питания - работает исключительно на основе электромеханической схемы, что повышает надёжность при авариях.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 61009-1 для устройств защитного отключения. Конструкция обеспечивает автоматическое отключение при утечке более 100 мА, снижая риск поражения током. Электромеханическое исполнение гарантирует работу даже при отсутствии напряжения в сети. Индикатор положения контактов позволяет визуально определить, находится ли устройство во включенном или отключенном состоянии.

Преимущества

• Электромеханическая конструкция - не зависит от внешнего питания, работает при любых условиях
• Высокая отключающая способность (6 кА) - подходит для промышленных сетей с большой мощностью
• Чёткая индикация состояния контактов - легко диагностировать срабатывание
• Поддержка четырёхполюсного исполнения - полная изоляция всех проводников при утечке
• Совместимость со стандартными DIN-рейками - простая замена аналогов

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50/60 Гц
• Тип AC не реагирует на пульсирующие постоянные утечки (например, от светодиодных драйверов или ИБП); для таких случаев нужен тип A
• IP20 - нельзя использовать в сырых, пыльных или открытых помещениях без корпуса
• Рабочая температура до +40 C - не рекомендуется для установки вне помещений или в необогреваемых щитах зимой
• Номинальный ток утечки 100 мА - не обеспечивает защиту человека от смертельного удара; для жилых зон лучше применять 30 мА

Примеры использования

• Защита трёхфазного станка с ЧПУ в цеху
• Щитовая группа для системы вентиляции в офисном здании
• Общий входной УЗО в промышленном распределительном щите
• Защита группы мощных нагревателей или насосов

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - она проверяет внутреннюю цепь срабатывания
• Проверяйте работоспособность УЗО NL1-63 (R) ежемесячно, особенно в промышленных условиях
• При использовании нескольких УЗО в одной цепи соблюдайте координацию: верхнее - с большим током утечки (например, 300 мА), нижние - с меньшим (30–100 мА)
• Не используйте этот УЗО для защиты отдельных розеток в квартире - выбирайте 30 мА вместо 100 мА
• Убедитесь, что нулевой проводник подключён именно к клемме N, а не шунтирован - иначе защита не будет работать
• При замене старого УЗО проверьте посадочные размеры - NL1-63 (R) имеет стандартную форму, но отличается от моделей других серий
