Выключатель дифференциального тока (УЗО) 4п 63А 100мА тип AC-S NL1-100 10кА (R) CHINT 200429

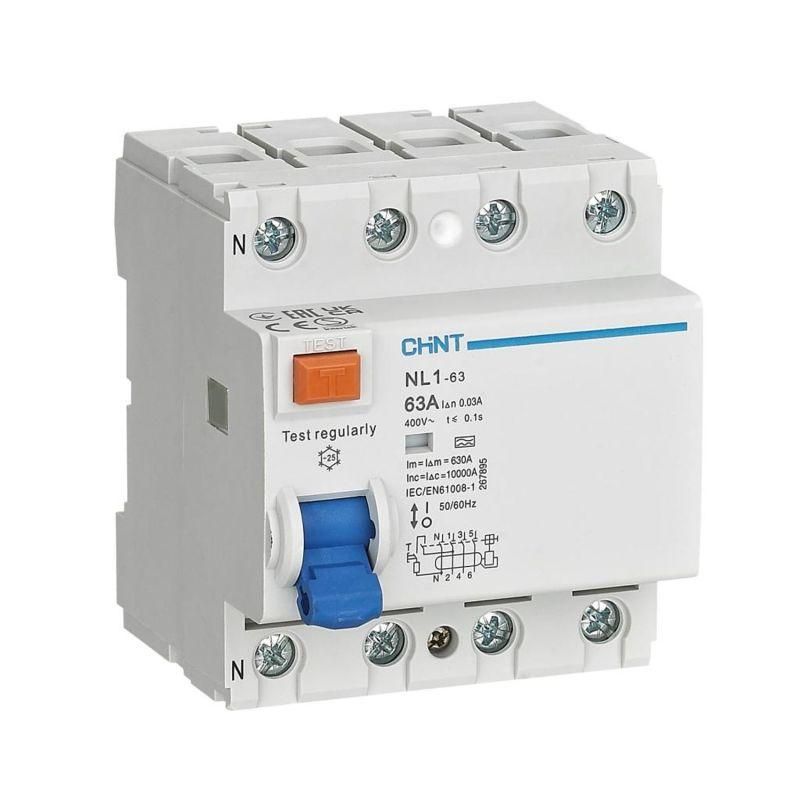

Устройство защитного отключения (УЗО) NL1-100 S - это электромеханический четырёхполюсный аппарат бренда CHINT, предназначенный для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в трёхфазных сетях 400 В. УЗО NL1-100 S обеспечивает надёжную работу в промышленных и коммерческих объектах при номинальном токе 63 А и чувствительности 100 мА.

Назначение и область применения

УЗО NL1-100 S применяется в трёхфазных электросетях переменного тока 400 В, 50/60 Гц для защиты от утечек тока, вызывающих опасность поражения человека или возникновения пожара. Подходит для установки в распределительных щитах промышленных предприятий, торговых центров, офисных зданий и других объектов с высокими требованиями к безопасности. Назначен для нечастых операций включения и отключения нагрузки - не является автоматическим выключателем и не защищает от перегрузок и КЗ самостоятельно.

Технические характеристики

• Номинальный ток: 63 А
• Номинальный ток утечки: 100 мА (0,1 А)
• Номинальное напряжение: 400 В
• Количество полюсов: 4 (3 фазы + N)
• Отключающая способность при КЗ: 10 кА
• Тип срабатывания: переменный ток (AC) - реагирует только на синусоидальную утечку, не на постоянную или импульсную
• Напряжение изоляции (Ui): 500 В
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий температурный диапазон: от -25 C до +40 C
• Селективная защита: да - позволяет координировать с другими УЗО в многоуровневой системе
• Механизм: электромеханический - работает без внешнего питания, надёжнее электронных аналогов
• Индикация: визуальное окно показывает состояние контактов («ON/OFF»)
• Циклы включения/отключения: 2000 механических и 2000 электрических

Совместимость и монтаж

УЗО NL1-100 S монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется подключение всех четырёх проводов: три фазы (L1–L3) и нейтраль (N). Ноль обязательно проходит через устройство - игнорирование этого правила приведёт к ложному срабатыванию или отказу. УЗО не требует дополнительного питания. Совместимо с автоматическими выключателями серии CHINT NL1, а также с другими устройствами, соответствующими IEC 61009-1. Не устанавливается в качестве единственной защиты - всегда используется совместно с автоматом по току перегрузки/КЗ.

Безопасность и стандарты

УЗО NL1-100 S соответствует международному стандарту IEC 61009-1 для устройств защитного отключения. Конструкция выполнена в соответствии с классом загрязнения 2 - допустимо использование в помещениях с нормальной степенью запылённости и отсутствием агрессивных паров. Применение вне указанных условий (например, во влажных или пыльных местах без корпуса) снижает безопасность.

Преимущества

• Электромеханическая конструкция - работает даже при отсутствии напряжения в сети, что повышает надёжность
• Селективность - позволяет избежать массового отключения при утечке в одной ветви
• Яркая индикация состояния контактов - легко определить, сработало ли УЗО
• Высокая отключающая способность (10 кА) - выдерживает значительные токи КЗ
• Подтверждённая долговечность: 2000 циклов включения/отключения

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для оборудования с выпрямителями (например, светодиодные светильники, ИБП, частотные преобразователи)
• Тип AC - не реагирует на пульсирующие токи утечки, характерные для современной бытовой техники (требуется тип A для таких случаев)
• IP20 - нельзя использовать без корпуса в сырых, пыльных или открытых помещениях
• Не предназначен для частого ручного включения/отключения - для этих целей нужен рубильник или контактор
• Работает только при наличии нулевого провода - невозможна установка в двухпроводных сетях без N

Примеры использования

• Защита трёхфазного станка с двигателем мощностью до 15 кВт
• Щитовая группа на производстве с несколькими потребителями (конвейеры, насосы, освещение)
• Распределительный щит торгового центра с группой розеток и силовой нагрузкой
• Объекты с повышенными требованиями к пожаробезопасности - где утечка 100 мА считается достаточной для предотвращения нагрева изоляции

Практические советы

• Проверяйте исправность УЗО NL1-100 S ежемесячно - нажимайте кнопку «Test». Это обязательное требование стандарта.
• Выбирайте тип A вместо AC, если оборудование содержит электронные компоненты (частотные преобразователи, компьютеры, LED-драйверы).
• При монтаже соблюдайте полярность: ноль (N) должен проходить через УЗО, а не обходить его.
• Не используйте УЗО без автомата на входе - он не защищает от перегрузок!
• Для многоконтурных систем с несколькими УЗО - используйте селективные модели (как этот) для минимизации отключений.
• Учитывайте рабочую температуру: при температуре ниже -25 C возможны трудности с механическим срабатыванием.
