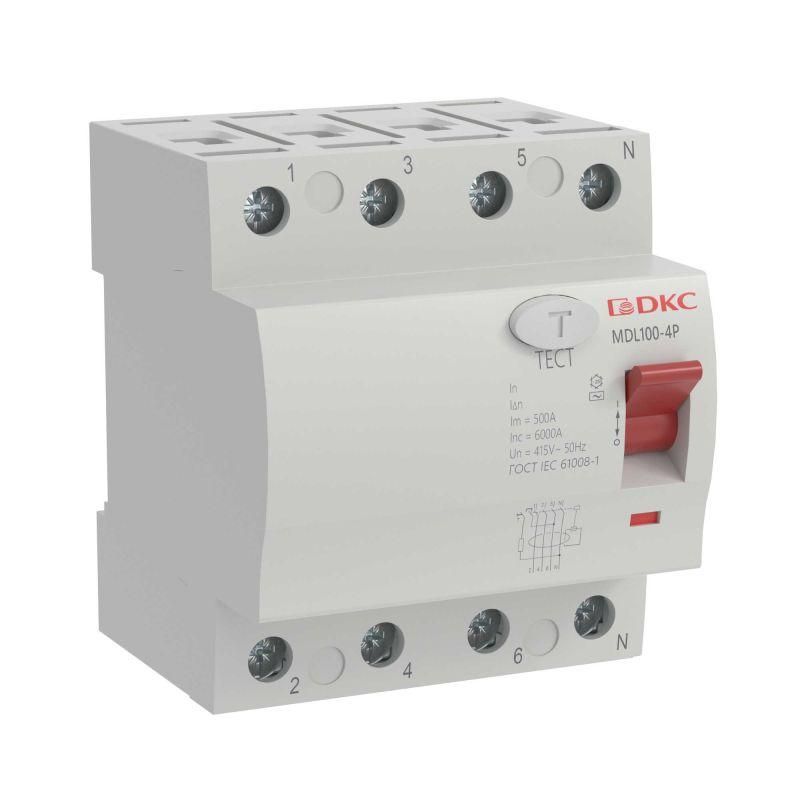

Выключатель дифференциального тока YON max MDL100 3п+N 100mA 63Aтип АС | MDL100-4P3-63-AC DKC ДКС

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 63А 100мА тип AC MDL100 - устройство для автоматического отключения электросети при утечке тока, предотвращающее поражение людей и возгорание проводки. Произведён в серии YON MAX бренда DKC, артикул MDL100, предназначен для установки в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

УЗО MDL100 защищает человека от поражения электрическим током и предотвращает пожары, вызванные утечками тока через повреждённую изоляцию или случайные контакты с землёй. Подходит для использования в трёхфазных сетях с напряжением до 400 В. Устанавливается в качестве основной защиты на входе в квартиру, офис, магазин или производственный участок. Особенно эффективен там, где есть группа мощных потребителей - кондиционеры, насосы, нагреватели, станки.

Технические характеристики

• Номинальное напряжение: 400 В - работает в стандартной трёхфазной сети 380/220 В
• Номинальный ток: 63 А - выдерживает нагрузку до 63 ампер без перегрузки
• Дифференциальный ток: 100 мА (0,1 А) - срабатывает при утечке свыше 100 миллиампер
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой и промышленной техники)
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Количество полюсов: 4 (3P+N) - отключает все три фазы и ноль одновременно
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий диапазон температур: -25…+40 C - можно использовать в неотапливаемых помещениях, но не на улице
• Способ монтажа: на DIN-рейку - стандартный крепёж для электрощитов

Совместимость и монтаж

MDL100 устанавливается на DIN-рейку шириной 35 мм, как и большинство современных автоматических выключателей. Для работы требуется подключение всех четырёх проводов: L1, L2, L3 и N. Ноль обязательно проходит через УЗО - без него устройство не будет работать. Совместим с любыми автоматическими выключателями, установленными выше или ниже по цепи. Не рекомендуется использовать в сетях с постоянным током утечки (например, от импульсных БП или частотных преобразователей) - для них нужен тип A или B.

Безопасность и стандарты

УЗО MDL100 соответствует требованиям международного стандарта IEC 61009-1. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Защита от перегрузок и КЗ обеспечивается внешним автоматическим выключателем - сам УЗО не имеет тепловой или электромагнитной защиты. Гарантия производителя - 5 лет.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами даже в крупных объектах
• Чёткая классификация типа AC - оптимально для обычных бытовых и промышленных нагрузок
• Полное отключение нулевого провода - исключает риск сохранения потенциала после срабатывания
• Изготовлено в серии YON MAX - проверенная линейка оборудования с высокой механической прочностью и долговечностью
• Фиксированная чувствительность 100 мА - снижает вероятность ложных срабатываний по сравнению с более чувствительными 30 мА

Ограничения применения

• Не подходит для сетей с постоянной составляющей тока утечки (например, от сварочных аппаратов, LED-драйверов, ИБП) - требуется УЗО типа A или B
• Не защищает от перегрузок и коротких замыканий - необходимо сочетать с автоматическим выключателем на 63 А
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, уличные щитовые) без дополнительной защиты корпуса
• Не предназначено для управления нагрузкой - только для защиты
• Не рекомендовано применять в системах TN-C - требуется переход на TN-S или TT

Примеры использования

• Главный входной УЗО в квартирном щите с группами освещения, розеток и мощной техники
• Защита группы конвейеров и насосов на производстве
• Щитовая в торговом центре для защиты нескольких магазинов
• Общий ввод в коттедже с газовым котлом, системой вентиляции и кондиционированием
• Электрооборудование школ, больниц, детских учреждений - где важна пожарная безопасность

Практические советы

• Перед установкой проверьте, что ноль подключён именно к выходному контакту УЗО - неверное подключение сделает устройство бесполезным
• При использовании в щите с несколькими УЗО - соблюдайте координацию чувствительности: главный УЗО на 100 мА, ответвления на 30 мА
• После монтажа всегда нажмите кнопку «Тест» - она имитирует утечку и проверяет исправность механизма
• Если УЗО часто срабатывает - проверьте изоляцию проводов, наличие старой техники с пробоем, или подключенные устройства с высокой емкостной утечкой
• Для помещений с повышенной влажностью используйте УЗО с IP44 или выше - MDL100 не подходит для таких условий
• При замене - выбирайте аналог с таким же количеством полюсов и типом тока утечки. Замена на 3P вместо 3P+N опасна!
