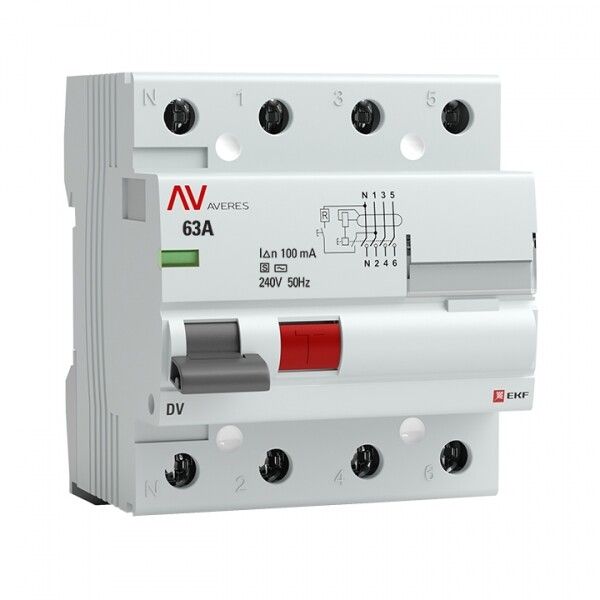

Выключатель дифференциальный (УЗО) DV (селективный) 4п 63А 100мА тип AC AVERES | rccb-4-63-100-s-av EKF

Выключатель дифференциальный (УЗО) 4 полюса 63 А 100 мА тип AC, S, DV электромеханический от EKF серии AVERES предназначен для защиты людей от поражения электрическим током и предотвращения пожаров, вызванных утечками тока. Это надёжное электромеханическое устройство, подходящее как для бытовых, так и для промышленных сетей переменного тока.

Назначение и область применения

УЗО защищает от опасных утечек тока, которые могут возникнуть при повреждении изоляции, случайном прикосновении к токоведущим частям или старении оборудования. Отличается высокой чувствительностью - срабатывает при утечке 100 мА, что обеспечивает безопасность даже при слабых токах. Применяется в распределительных щитах жилых домов, офисов, производственных цехов, где есть группы розеток, мощное оборудование или заземлённые системы. Обязательно используется в паре с автоматическим выключателем - сам УЗО не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 63 А - выдерживает нагрузку до этого значения без перегрева
• Дифференциальный ток срабатывания: 100 мА - чувствителен к малым утечкам, оптимален для групповой защиты
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для большинства бытовых и промышленных систем)
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных сетей с N-проводом
• Номинальное напряжение: 400 В - рассчитан на сети 380/220 В
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь при крупном КЗ
• Номинальное напряжение изоляции: 660 В - повышенная изоляция для работы в условиях колебаний напряжения
• Номинальное импульсное выдерживаемое напряжение: 4000 кВ - устойчив к грозовым и коммутационным скачкам
• Селективная защита: да - позволяет координировать работу с другими УЗО, чтобы не отключать всю сеть при локальной утечке
• Кратковременная задержка срабатывания: да - исключает ложные срабатывания при краткосрочных импульсах утечки
• Степень защиты IP20 - защищён от прикосновений пальцами, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий диапазон температур: -10…+50 C - подходит для помещений с нормальным микроклиматом
• Подключение проводов: 1–25 мм2 - совместим с медными жилами стандартного сечения
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке
• Глубина монтажа: 50 мм - требуется место в щите для свободной установки
• Частота: 50 Гц - предназначено для сетей России и стран СНГ
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с умеренным климатом и возможной влажностью

Совместимость и монтаж

УЗО устанавливается на DIN-рейку шириной 35 мм. Подключаются провода сверху и снизу - входные к верхним клеммам, выходные - к нижним. Все клеммы имеют защитные шторки, предотвращающие случайное прикосновение. Максимальное сечение провода - 25 мм2, минимальное - 1 мм2. Для многожильных проводов рекомендуется применять наконечники. Устройство совместимо со всеми стандартными автоматами EKF и аналогичных серий. Для реализации селективности используйте УЗО с задержкой выше по иерархии (например, на вводе), а более чувствительные - ниже (на группах). Не устанавливайте в открытом виде - IP20 не защищает от внешней среды.

Безопатность и стандарты

Соответствует международному стандарту IEC 61008 и российскому ГОСТ Р 50030. Произведено в соответствии с требованиями безопасности для устройств защитного отключения. Электромеханическая конструкция гарантирует работоспособность даже при отсутствии напряжения питания - не зависит от внешнего источника энергии. Наличие селективности и задержки снижает риск массового отключения при аварии в одной цепи.

Преимущества

• Электромеханическая схема - работает без батареек и электроники, надёжнее в экстренных ситуациях
• Селективность и задержка срабатывания - минимизируют ложные отключения и обеспечивают точную координацию в многоступенчатых системах
• Индикатор положения контактов - видно, отключено ли устройство, даже через щитовую дверцу
• Защитные шторки на клеммах - снижают риск травм при обслуживании
• Окно для маркировки - удобно для идентификации цепи без снятия крышки
• Литая лицевая панель - прочная, не деформируется, легко моется
• Поддержка аксессуаров - можно подключить дополнительные модули (например, сигнализацию или дистанционное управление)

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока типа AC
• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматом
• IP20 - нельзя устанавливать во влажных местах (баня, улица, подвал без герметизации)
• Не подходит для цепей с высоким уровнем гармонических искажений - может давать ложные срабатывания
• Не рекомендовано использование в системах TN-C - требуется отдельный PE-провод

Примеры использования

• Щитовая квартиры: защита всей группы розеток на кухне и в ванной
• Производственный участок: защита трёхфазного станка с металлическим корпусом
• Жилой комплекс: основное УЗО на вводе с задержкой + групповые УЗО на этажах
• Автомобильный сервис: питание зарядных станций и освещения в мастерской

Практические советы

• Выбирая УЗО, проверьте соответствие сечения проводов - не используйте жилы меньше 1 мм2 или больше 25 мм2
• При установке в щитке оставьте минимум 50 мм глубины - устройство не будет плотно прилегать к стенке
• Обязательно пометьте цепь через окно на передней панели - это экономит время при диагностике
• Тестируйте устройство кнопкой «T» ежемесячно - даже при отсутствии проблем
• Для селективной системы: УЗО с задержкой ставится на вводе, без задержки - на ответвлениях
• Не заменяйте 100 мА на 30 мА без необходимости - это увеличивает число ложных отключений в промышленных сетях
