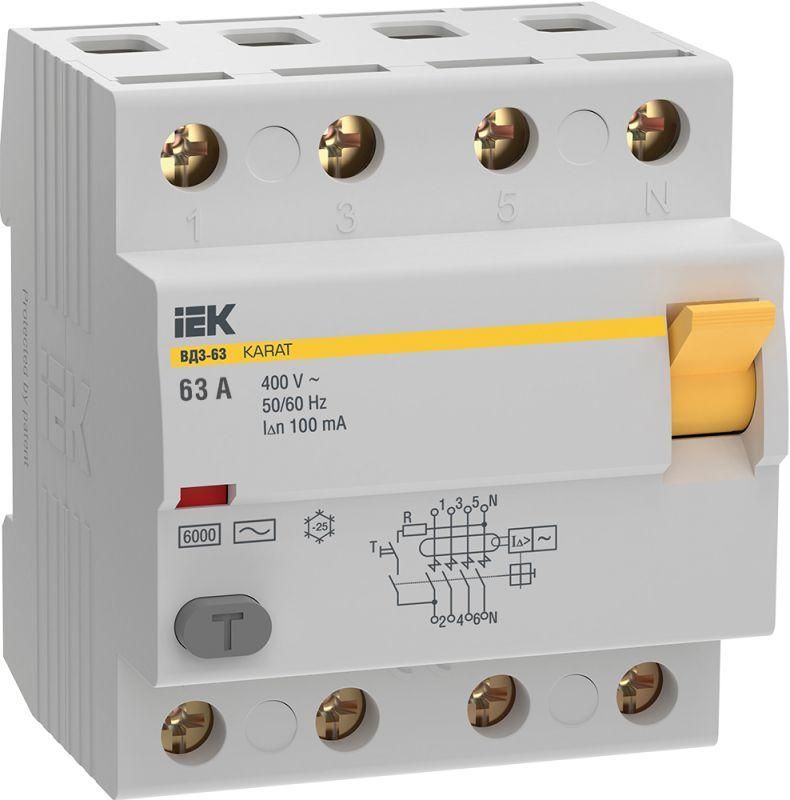

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 100мА 6кА тип АС KARAT | MDV20-4-063-100 IEK

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 100мА 6кА тип AC от бренда IEK (ИЭК), серия KARAT, обеспечивает защиту людей и оборудования от поражения электрическим током при утечках в сетях до 400 В. Артикул mdv20-4-063-100 - надёжное решение для трёхфазных систем с высокими требованиями к безопасности.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 100мА 6кА тип AC защищает от поражения током при утечках в электросетях переменного тока. Он реагирует на токи утечки, возникающие при повреждении изоляции проводов, корпусов оборудования или человеческом контакте с токоведущими частями. Устройство не защищает от перегрузок и коротких замыканий - эти задачи решают автоматические выключатели.

Подходит для установки в жилых домах, офисах, производственных помещениях, на стройплощадках и в щитах ввода-распределения. Применяется в трёхфазных цепях с заземлённой нейтралью, где требуется повышенная безопасность - например, для групп розеток, насосов, станков, тепловых завес, кухонного оборудования.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 415 В (изоляционное)
• Номинальный ток: 63 А - позволяет подключать нагрузку до этого значения
• Количество полюсов: 4 - защищает все фазы и нейтраль одновременно
• Номинальный ток утечки: 100 мА (0,1 А) - срабатывает при утечке выше этой величины
• Тип чувствительности: AC - реагирует на переменный ток утечки (стандартный для бытовых и промышленных сетей)
• Отключающая способность при КЗ: 6 кА - не предназначено для отключения КЗ, но выдерживает кратковременные импульсы до этого уровня
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке
• Максимальное сечение кабеля: 50 мм2 - подходит для мощных линий
• Температурный режим: от -25C до +45C - работает в холодных и жарких условиях, кроме экстремальных
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 100мА 6кА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние клеммы - вход снизу, выход сверху (по правилам ПУЭ). Для надёжного контакта используйте кабель сечением до 50 мм2, зачищенный на 8–10 мм. Нейтраль подключается к соответствующему выводу - важно не перепутать полярность.

Не устанавливайте устройство вне щита - IP20 не обеспечивает защиту от влаги. Совместим с любыми автоматическими выключателями серии KARAT и другими изделиями, рассчитанными на 63 А и 4 полюса. Обязательно проверьте соответствие сечения кабеля и номинала автомата перед подключением.

Безопасность и стандарты

Выключатель дифференциальный (УЗО) ВД3-63 4P 63А 100мА 6кА тип AC соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1. Это гарантирует точность срабатывания при утечке и отказоустойчивость. Электромеханическая конструкция не зависит от наличия напряжения в сети - сработает даже при обрыве нуля. Устройство прошло испытания на механическую прочность, термическую стойкость и долговечность.

Преимущества

• Электромеханический принцип работы - надёжнее электронных аналогов, особенно при авариях в сети
• Высокая отключающая способность (6 кА) - снижает риск повреждения при скачках тока
• Чётко заданный порог утечки (100 мА) - оптимален для промышленных и коммерческих объектов
• Совместимость с DIN-рейкой - легко интегрируется в существующие щиты
• Долгий срок службы (15 лет) - снижает затраты на обслуживание

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательно сочетать с автоматическим выключателем
• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц
• IP20 - нельзя использовать во влажных местах без корпуса степени защиты IP44 и выше
• Не рекомендован для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания
• Требуется обязательное заземление - без него эффективность защиты снижается

Примеры использования

• Щит в производственном цехе: защита группы станков с металлическими корпусами
• Общественная баня: защита розеток и освещения в помещении с высокой влажностью
• Строительная площадка: питание временного электрооборудования через распределительный щит
• Жилой многоквартирный дом: отдельный УЗО на этажный щиток для всех розеточных контуров
• Кухня ресторана: защита плит, миксеров, кофе-машин и другого оборудования

Практические советы

• Перед установкой проверьте целостность изоляции кабелей - УЗО не спасёт от пробоя между фазами
• Не подключайте несколько УЗО последовательно - это вызывает ложные срабатывания
• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это обязательная процедура
• При использовании в холодных условиях (ниже 0C) убедитесь, что щит не продувается ветром - конденсат может попасть внутрь
• Выбирайте УЗО с током утечки 100 мА вместо 30 мА там, где много электроприборов - так снижается вероятность ложных отключений
• Для сложных систем используйте селективные УЗО (S-тип) - этот вариант не имеет такой функции, поэтому он не подходит для многоступенчатых схем
