Выключатель дифференциального тока YON max MDL100 3п+N 100mA 40Aтип АС | MDL100-4P3-40-AC DKC ДКС

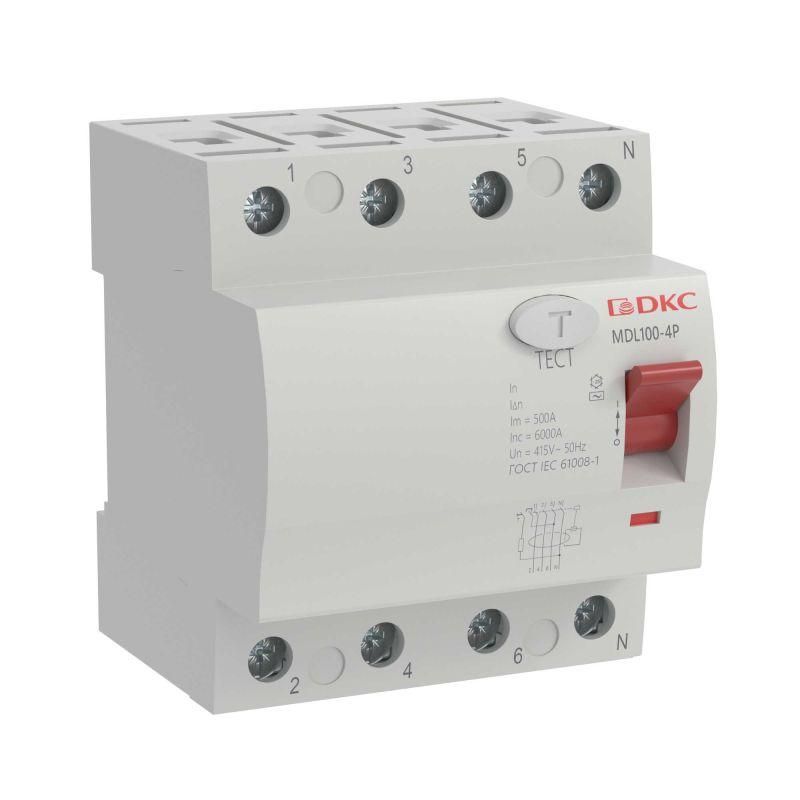

Выключатель дифференциального тока (УЗО) 4 полюса (3P+N) 40А 100мА тип AC MDL100 - устройство для автоматического отключения электросети при утечке тока, предотвращающее поражение людей и возгорание проводки. Производится в серии YON MAX бренда DKC, артикул MDL100, предназначен для установки в распределительных щитах жилых и коммерческих зданий.

Назначение и область применения

УЗО MDL100 защищает человека от поражения электрическим током и предотвращает пожары, вызванные утечками тока через поврежденную изоляцию или случайные контакты с землей. Подходит для использования в сетях с напряжением до 400 В переменного тока частотой 50 Гц. Устанавливается в качестве дополнительной защиты после автоматических выключателей в групповых линиях - например, для розеточных контуров, кухонных зон, ванных комнат, насосов, кондиционеров и другого оборудования, где есть риск утечки тока.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 40 А
• Дифференциальный ток (порог срабатывания): 100 мА (0,1 А)
• Тип чувствительности: AC - реагирует на переменный ток утечки (синусоидальный), включая внезапные и медленные утечки
• Отключающая способность при КЗ: 10 кА
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Устойчивость к импульсному току: 10 кА
• Количество полюсов: 4 (3 фазы + N - нейтраль, все полюса переключаются одновременно)
• Ширина по модулю: 4 модуля (72 мм)
• Частота: 50 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Рабочий температурный диапазон: от -25 C до +40 C
• Способ монтажа: на DIN-рейку 35 мм

Совместимость и монтаж

MDL100 совместим с любыми DIN-рейками стандарта EN 60715. Для правильного подключения требуется соблюдение полярности: входные и выходные клеммы L1–L3 и N должны быть подключены строго по схеме, указанной на корпусе устройства. Ноль (N) обязательно проходит через УЗО - отключение происходит при любой утечке между фазами и нулём. Установка возможна в щитах с достаточным свободным местом: ширина 72 мм, глубина зависит от модели щита. Не рекомендуется монтировать рядом с источниками тепла или в условиях постоянной влажности - IP20 не обеспечивает защиту от влаги.

Безопасность и стандарты

УЗО MDL100 соответствует требованиям IEC/EN 61009-1 и IEC/EN 61008-1. Отключающая способность 10 кА гарантирует безопасное отключение даже при серьезном коротком замыкании. Изделие сертифицировано для использования в бытовых и общественных объектах. Гарантия производителя - 5 лет.

Преимущества

• 4-полюсная конструкция позволяет отключать сразу все фазы и ноль - исключает опасность сохранения потенциала на нейтрали при утечке
• Высокая отключающая способность (10 кА) обеспечивает надежность в сетях с высокими токами КЗ
• Импульсная устойчивость 10 кА снижает риск отказа при грозовых перенапряжениях
• Модульная форма (4M) легко интегрируется в стандартные щиты
• Серия YON MAX имеет проверенную надежность в условиях длительной эксплуатации

Ограничения применения

• Не применяется в сетях с постоянным током - работает только с переменным током типа AC
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки перед ним автомата с подходящим номиналом (например, C32 или B40)
• IP20 не допускает использование во влажных помещениях без дополнительной защиты (коробки, герметичные щиты)
• Не подходит для температур ниже -25 C - при более низких значениях возможны сбои в работе
• Не реагирует на постоянные утечки тока (тип DC) - для таких задач нужны УЗО типа A или B

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Автоматическое отключение питания кондиционера при пробое изоляции
• Обеспечение безопасности в торговом центре - защита освещения и оборудования на этажах
• Щитовая система в коттедже: УЗО MDL100 установлен на вводе в квартиру или на группе мощных потребителей
• Электрооборудование в школах, больницах, детских учреждениях - там, где важна повышенная безопасность

Практические советы

• Перед установкой проверьте соответствие номинального тока УЗО (40 А) и автомата перед ним - он должен быть равен или меньше (например, C32 или B40)
• При монтаже не путайте вход и выход - ноль (N) должен проходить через УЗО, иначе устройство не будет работать
• После установки всегда нажимайте кнопку «T» (Test) - она проверяет исправность механизма срабатывания
• Проверяйте работу УЗО MDL100 ежемесячно - тестирование занимает 2 секунды и продлевает срок службы системы
• Если в сети есть частые ложные срабатывания - возможно, проблема в старой проводке или неисправном оборудовании; не игнорируйте такие сигналы
• Для систем с большим количеством электроники (IT-оборудование, светодиоды) рассмотрите возможность перехода на УЗО типа A - они чувствительнее к пульсирующим утечкам
