Выключатель дифференциальный (УЗО) ВД3-63 4P 40А 100мА 6кА тип АС KARAT | MDV20-4-040-100 IEK

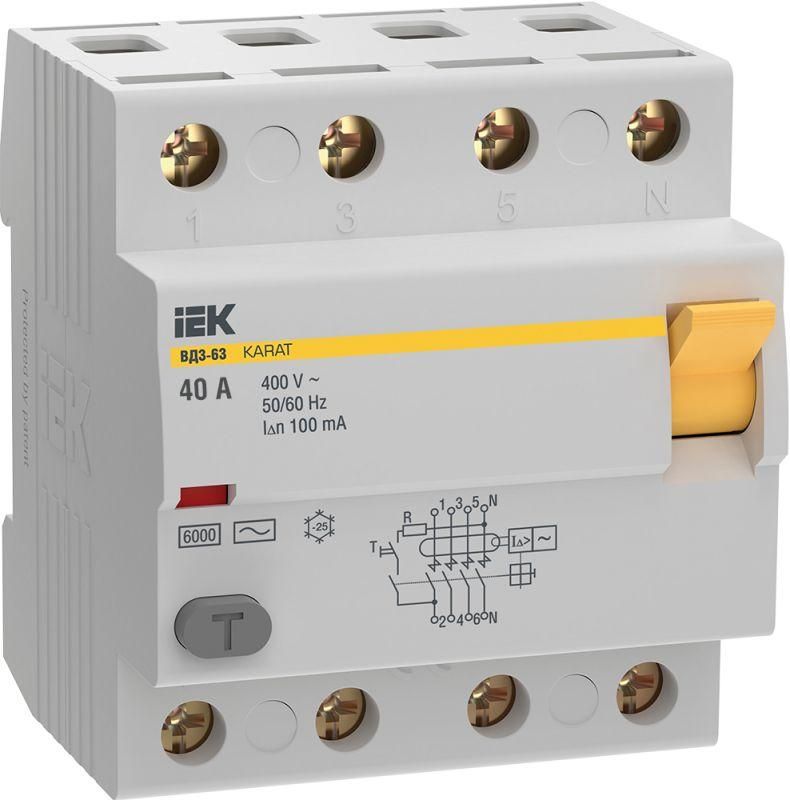

Выключатель дифференциальный (УЗО) ВД3-63 4P 40А 100мА 6кА тип AC от бренда IEK (ИЭК), серия KARAT, обеспечивает защиту людей и оборудования от поражения электрическим током за счет отключения цепи при утечке тока. Артикул mdv20-4-040-100 подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Выключатель дифференциальный (УЗО) ВД3-63 4P 40А 100мА 6кА тип AC предназначен исключительно для защиты от токов утечки — то есть когда ток уходит не через фазный и нулевой провода, а через землю, например, при повреждении изоляции или контакте человека с токоведущими частями. Он не защищает от перегрузок и коротких замыканий — эти задачи решают автоматические выключатели. Устройство применяется в четырехпроводных сетях 380/220 В, где требуется защита трехфазных нагрузок: станков, насосов, систем вентиляции, освещения, а также в распределительных щитах многоквартирных домов и производственных помещений.

Технические характеристики

• Номинальное напряжение: 400 В (работает в сетях 380 В переменного тока)
• Номинальный ток: 40 А — максимальный постоянный ток, который устройство может пропускать без срабатывания
• Количество полюсов: 4 — защищает все три фазы и нейтраль одновременно
• Номинальный ток утечки: 100 мА (0,1 А) — чувствительность к утечке; срабатывает при превышении этого значения
• Тип тока утечки: AC — реагирует только на переменный ток утечки (синусоидальный), не срабатывает на импульсные или постоянные утечки
• Отключающая способность при КЗ: 6 кА — не функция защиты от КЗ, а предельная прочность контактов при пробое внешнего автомата
• Напряжение изоляции: 415 В — гарантирует безопасную работу при кратковременных скачках напряжения
• Ширина по модулям: 4M — занимает 4 стандартных модуля на DIN-рейке (по 17,5 мм каждый)
• Максимальное сечение кабеля: 50 мм² — позволяет подключить мощные медные провода
• Степень защиты: IP20 — защищен от прикосновения пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Частота: 50/60 Гц — совместим с сетями России и большинства стран мира
• Рабочий температурный диапазон: от -25°C до +45°C — подходит для установки в неотапливаемых помещениях, но не на улице
• Срок службы: 15 лет — при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель дифференциальный (УЗО) ВД3-63 4P 40А 100мА 6кА тип AC монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху и снизу — входные и выходные клеммы расположены с двух сторон. Для надежного контакта используйте кабели сечением до 50 мм², затягивайте клеммы моментом, соответствующим рекомендациям производителя. Обязательно подключите нейтраль (N) через УЗО — он не работает без него. Установка возможна только после автоматического выключателя, защищающего от перегрузок и КЗ. Не допускается использование без аппарата защиты от сверхтоков.

Безопасность и стандарты

Выключатель дифференциальный (УЗО) ВД3-63 4P 40А 100мА 6кА тип AC соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Электромеханическая конструкция обеспечивает работоспособность даже при отсутствии напряжения в сети — устройство сработает при утечке тока, даже если питание полностью пропало. Это делает его более надежным, чем электронные аналоги.

Преимущества

• Электромеханический принцип работы — не зависит от наличия напряжения в сети, что повышает надежность
• Высокая точность срабатывания при 100 мА — оптимально для групповой защиты нескольких потребителей
• Поддержка 4-полюсной схемы — идеально для трехфазных систем с общим нулем
• Совместимость с продуктами серии KARAT — легко интегрируется в щиты других аппаратов IEK
• Долгий срок службы — 15 лет при правильном использовании

Ограничения применения

• Не защищает от перегрузок и коротких замыканий — обязательно использовать в паре с автоматическим выключателем
• Тип AC — не реагирует на постоянные или импульсные утечки (например, от выпрямителей, ИБП, LED-драйверов); для таких нагрузок нужен тип A или B
• Степень защиты IP20 — нельзя устанавливать во влажных местах, на улице или в открытых щитах
• Требуется четкое разделение PEN-проводника — запрещено применять в системах TN-C
• Не подходит для цепей с высоким уровнем помех или частотными преобразователями без дополнительной фильтрации

Примеры использования

• Защита группы розеток в гараже с электроинструментом
• Щитовая защита трехфазного станка с ЧПУ
• Групповое УЗО для кухонного блока в квартире с электроплитой
• Распределительный щит на стройплощадке с несколькими машинами
• Общий ввод в офисное здание с многочисленными компьютерами и оргтехникой

Практические советы

• Перед монтажом проверьте целостность изоляции всех подключаемых кабелей — УЗО будет срабатывать на любую утечку, даже маленькую
• При установке в щит с несколькими УЗО — используйте координацию по времени (селективность): основное УЗО — 300 мА, ответвления — 100 мА
• Не подключайте ноль от другого УЗО — это вызовет ложные срабатывания
• Проверяйте тест-кнопку ежемесячно — она имитирует утечку и подтверждает исправность механизма
• Если УЗО часто срабатывает — найдите источник утечки: старые провода, влага, неисправная техника
• Для современных устройств с импульсными блоками питания (LED, Wi-Fi, зарядки) рассмотрите переход на УЗО типа A
