Выключатель дифференциальный (УЗО) УЗО-03 4п 40А 100мА тип AC 6кА | 14243DEK DEKraft APC

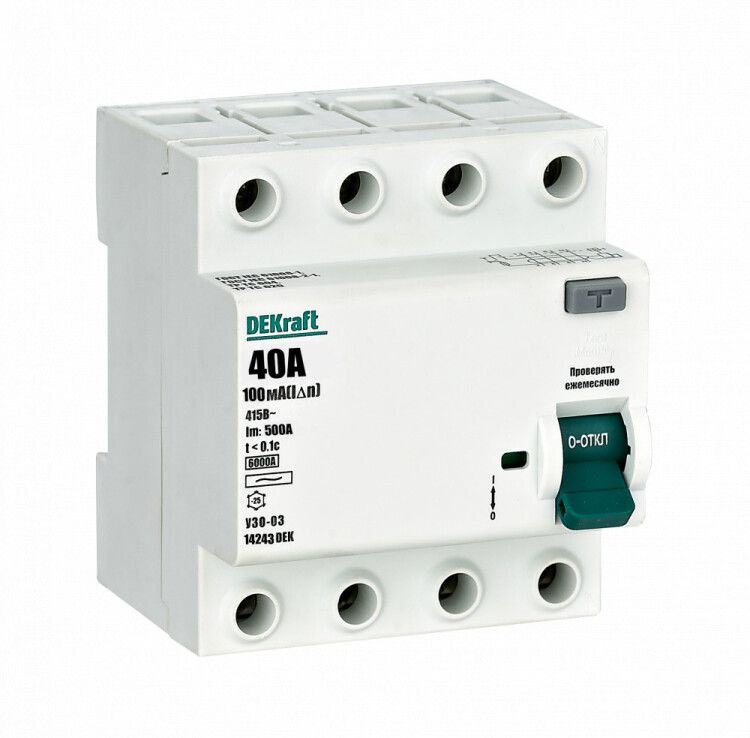

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 100 мА тип AC 6 кА УЗО-03 от DEKraft — это электромеханическое устройство для защиты людей и оборудования от поражения током и пожаров, вызванных утечками тока в четырёхпроводных сетях переменного тока до 400 В. УЗО-03 рассчитано на длительную работу в условиях промышленной среды и монтируется на DIN-рейку.

Назначение и область применения

УЗО-03 защищает электрические цепи от опасных утечек тока, которые могут возникнуть при повреждении изоляции, контакте человека с токоведущими частями или старении проводки. Особенно важно применение этого устройства там, где есть риск возгорания — например, в щитовых помещениях, на производстве, в складских комплексах и объектах ЖКХ.

Подходит для защиты групповых линий, питаемых от трёхфазной сети 380 В с нулём. Применяется совместно с автоматическими выключателями для обеспечения полной защиты — от перегрузок, КЗ и утечек тока.

Технические характеристики

• Тип устройства: Устройство защитного отключения (УЗО), электромеханическое — работает без внешнего питания, надёжно при любых сбоях в сети.
• Номинальный ток: 40 А — выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 100 мА — срабатывает при утечке тока свыше 100 миллиампер, что соответствует требованиям для предотвращения пожаров (не для защиты людей — для них нужен 30 мА).
• Тип дифференциального тока: AC — реагирует только на синусоидальные переменные утечки, не чувствителен к постоянным или импульсным токам.
• Номинальное напряжение: 400 В — предназначено для трёхфазных сетей 380–400 В.
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Количество полюсов: 4 — защищает все три фазы и ноль одновременно, исключает возможность работы при обрыве нуля.
• Напряжение изоляции: 500 В — гарантирует безопасную изоляцию между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения, например, от грозовых разрядов.
• Частота: 50/60 Гц — совместим со всеми стандартными сетями.
• Ширина модуля: 4 модуля (72 мм) — занимает место на DIN-рейке, как четыре обычных автомата.
• Глубина монтажа: 75,5 мм — требует достаточного свободного пространства внутри щита.
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли — устанавливается только во внутренних щитках.
• Способ монтажа: на DIN-рейку типа TS35 — стандартный для промышленных и жилых щитов.
• Степень загрязнения: 2 — допустимо использование в помещениях с умеренной запылённостью, без особых загрязнений (например, не в цехах с металлической стружкой).

Совместимость и монтаж

УЗО-03 устанавливается на DIN-рейку в распределительном щите. Обязательно сочетание с автоматическим выключателем, который защищает само УЗО от перегрузок и КЗ. Номинал автомата должен быть **выше** на одну ступень: — Для УЗО 40 А — используйте автомат на 50 А; — Не ставьте автомат на 32 А — он будет недостаточно защищать УЗО при перегрузке.

Подключение: входные кабели — сверху, выходные — снизу. Все четыре полюса (L1, L2, L3, N) должны быть подключены строго по схеме. Ноль обязательно проходит через УЗО — нельзя использовать общий ноль для нескольких УЗО.

Рекомендуется проверять работоспособность кнопкой «Тест» один раз в месяц.

Безопасность и стандарты

УЗО-03 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, регламентирующим безопасность устройств защитного отключения. Электромеханическая конструкция обеспечивает отказоустойчивость при авариях в сети — даже при отсутствии напряжения на катушке устройство сохраняет функциональность.

Преимущества

• Электромеханическое исполнение — не зависит от наличия напряжения в сети, работает при любом состоянии питания.
• Защита всех четырёх проводов — исключает риск работы при обрыве нуля, что особенно важно в трёхфазных системах.
• Высокая отключающая способность (6 кА) — подходит для промышленных объектов с высоким уровнем КЗ.
• Устойчивость к низким температурам — можно устанавливать в неотапливаемых щитовых.
• Стандартная ширина 4 модуля — легко интегрируется в существующие щитовые решения.

Ограничения применения

• Не предназначен для защиты от поражения человека — 100 мА слишком велико для этой задачи. Для бытовых помещений (ванная, кухня) требуется УЗО на 30 мА.
• Реагирует только на переменный ток утечки (тип AC) — не сработает при наличии постоянного тока (например, от выпрямителей, ИБП, солнечных панелей).
• IP20 — не используется на улице, в сырых или пыльных местах без дополнительной защиты корпуса.
• Не рекомендуется для цепей с высоким уровнем помех — возможны ложные срабатывания при работе частотных преобразователей, сварочных аппаратов.

Примеры использования

• Щитовая на производстве — защита группы станков с трёхфазным питанием.
• Общественный здание — защита этажного щита, питающего несколько квартир.
• Складские помещения — предотвращение пожара из-за утечек в старой проводке.
• Автомобильные сервисы — защита линий зарядных станций и компрессоров.

Практические советы

• Перед установкой проверьте соответствие номинала автомата — 40 А УЗО требует автомата на 50 А, а не 32 А.
• Не подключайте ноль после УЗО к другому УЗО — каждый УЗО должен иметь собственный ноль.
• При использовании в холодных помещениях (например, на крыше или в подвале) убедитесь, что температура не ниже указанной в документации — УЗО-03 рассчитан на работу при минусовой температуре, но не экстремальной.
• При монтаже в плотно набитый щит учтите глубину 75,5 мм — возможно, потребуется углубление или смена корпуса.
• Если в цепи есть частотники, ИБП или LED-драйверы — рассмотрите вариант УЗО типа B, так как AC может давать ложные срабатывания.
