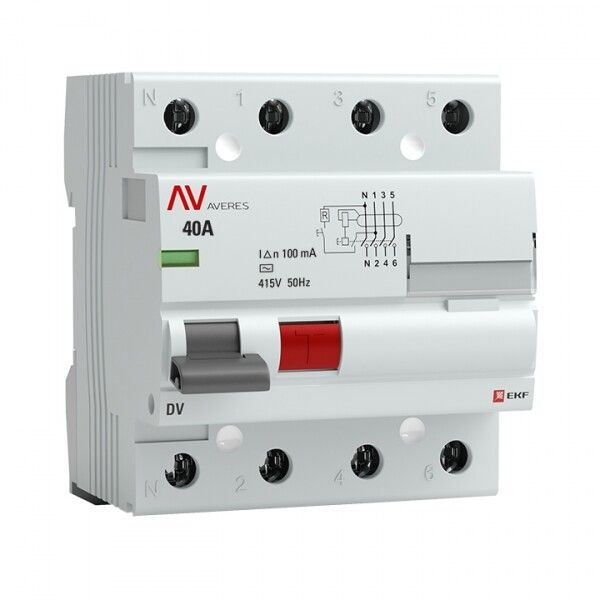

Выключатель дифференциального тока (УЗО) DV AVERES 4п 40А 100мА AC EKF rccb-4-40-100-ac-av

Выключатель дифференциального тока (УЗО) 4 полюса 40 А 100 мА тип AC электромеханическое от бренда EKF, серия AVERES - это надёжное устройство для защиты людей от поражения током и предотвращения пожаров, вызванных утечками тока. Подходит для установки в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

УЗО предназначено для отключения электрической цепи при появлении тока утечки свыше 100 мА. Защищает людей от удара током при случайном прикосновении к оголённым проводникам или повреждённой технике. Также снижает риск возгорания, вызванного долговременной утечкой тока, которая может нагревать изоляцию и провода. Применяется в сетях переменного тока 400 В, частотой 50 Гц. Работает в паре с автоматическим выключателем - сам по себе не защищает от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который устройство может коммутировать без повреждений.
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; сработает при превышении этого значения.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от изоляционных пробоев), не срабатывает на постоянный или импульсный.
• Номинальное напряжение: 400 В - рассчитано на трёхфазную сеть 380–400 В.
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при большом токе КЗ.
• Количество полюсов: 4 - защищает все фазы и ноль одновременно, подходит для трёхфазных систем с PEN-проводником.
• Напряжение изоляции Ui: 660 В - обеспечивает безопасную работу при повышенных напряжениях.
• Импульсное выдерживаемое напряжение Uimp: 4 кВ - устойчив к высоковольтным скачкам (молнии, коммутационные перенапряжения).
• Поперечное сечение проводников: 1–25 мм2 - позволяет подключать медные жилы от тонких до мощных кабелей.
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от пыли и влаги; требует установки внутри закрытого щита.
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (72 мм).
• Глубина монтажа: 50 мм - требуется место в щите для свободного прохода проводов и рычага управления.
• Рабочий температурный диапазон: -10...+50 C - подходит для помещений с нормальным микроклиматом, не для улицы или холодных складов.
• Частота: 50 Гц - предназначен для сетей России и стран СНГ.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, с возможностью работы в неотапливаемых помещениях при условии отсутствия конденсата.
• Серия: AVERES - продукция соответствует современным требованиям безопасности и имеет улучшенную механическую прочность.

Совместимость и монтаж

УЗО устанавливается на DIN-рейку шириной 35 мм. Монтаж выполняется после отключения питания. Все четыре полюса подключаются: три фазы (L1, L2, L3) и нулевой провод (N). Ноль обязательно проходит через УЗО - его отключение запрещено. Подключение проводов осуществляется в клеммы с зажимами, допускающими сечение 1–25 мм2. Для многожильных проводов рекомендуется применять наконечники. Устройство совместимо с любыми автоматическими выключателями, установленными выше или ниже по рейке. Обязательно соблюдать полярность: вход и выход N должны быть правильно соединены. Не подключайте УЗО перед автоматом - это нарушает принцип координации защиты.

Безопатность и стандарты

• Соответствует IEC 61008 и ГОСТ Р 50030 - международным и российским стандартам на устройства защитного отключения.
• Электромеханический тип - работает без внешнего питания, сохраняет функциональность даже при отключении нуля или аварии сети.
• Защитные шторки на клеммах - исключают случайное прикосновение к токоведущим частям при обслуживании.
• Окно реального состояния контактов - показывает, разомкнуты ли внутренние контакты, что важно для диагностики.
• Индикация срабатывания - наличие окна для маркировки цепи упрощает поиск неисправности.

Преимущества

• Электромеханическая конструкция - не зависит от наличия напряжения в сети, работает даже при обрыве нуля.
• Высокая устойчивость к токам КЗ (10 кА) - надёжно отключает цепь при аварийных режимах.
• Литая лицевая панель - устойчива к механическим воздействиям и не деформируется при монтаже.
• Полный комплект аксессуаров - можно легко установить дополнительные элементы (блокировки, сигнализацию).
• Долгий гарантийный срок - 120 месяцев (10 лет) - подтверждает качество сборки и материалов.

Ограничения применения

• Не применяется в сетях с постоянным током - только для переменного тока типа AC.
• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата в цепи.
• IP20 - нельзя устанавливать во влажных местах, на улице, в сырых подвалах без герметичного корпуса.
• Не срабатывает на постоянные токи утечки - не подходит для оборудования с выпрямителями (например, ИБП, LED-драйверы).
• Требуется минимум 50 мм глубины в щите - не подходит для узких или старых шкафов.
• Рабочая температура не ниже -10 C - не используется в неотапливаемых помещениях зимой без контроля температуры.

Примеры использования

• Щитовая на этаже многоэтажного дома - защита всей квартиры от утечек.
• Производственный участок с трёхфазными станками - предотвращает травмы при повреждении кабелей.
• Котельная или насосная - где есть металлические поверхности и повышенная опасность поражения током.
• Объекты с системами освещения и розетками на одной линии - особенно там, где используются старые провода.

Практические советы

• Выбирая УЗО, проверьте соответствие номинала автомата - он должен быть равен или меньше 40 А.
• При установке в щит с несколькими УЗО используйте селективные (S-тип) устройства, чтобы избежать ложных срабатываний.
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует специнструментов.
• Не подключайте ноль от другого УЗО - это вызовет ложные срабатывания или отказ защиты.
• При использовании в промышленности - регулярно контролируйте состояние изоляции кабелей, так как УЗО не предупредит о её постепенном износе.
• Для сложных систем рекомендуется использовать УЗО + автомат в одном корпусе (дифавтомат), чтобы сэкономить место в щите.
