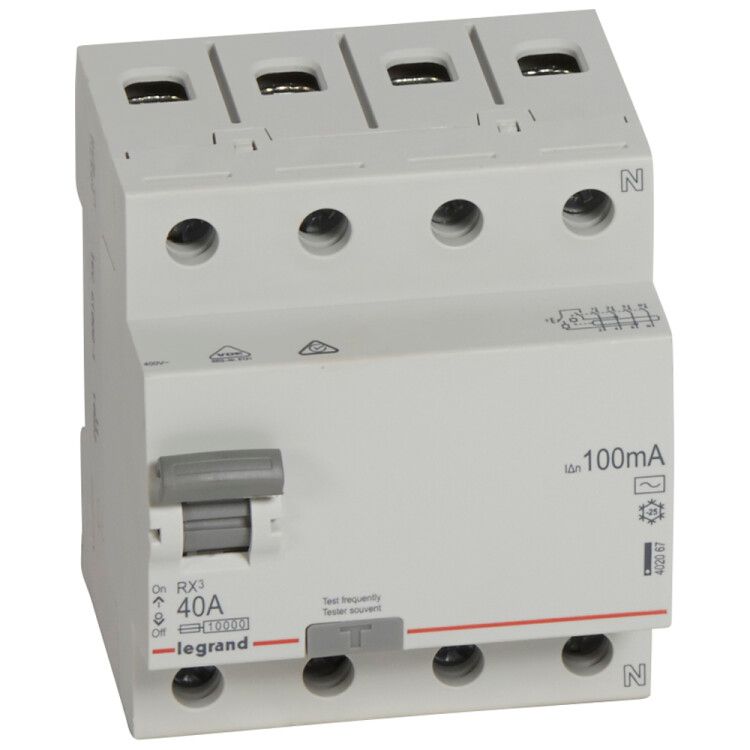

Выключатель дифференциальный (УЗО) RX3 4п 40А 100мА тип AC | 402067 Legrand

Выключатель дифференциального тока (УЗО) 4-полюсный 40А 100мА тип AC RX3 обеспечивает защиту от поражения электрическим током и возгорания при утечках тока в сетях 400 В. Этот аппарат, представленный брендами Legrand и IEK под артикулом 402067, предназначен для установки на DIN-рейку в распределительных щитах бытовых и промышленных объектов.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4-полюсный 40А 100мА тип AC RX3 защищает людей от поражения электрическим током и предотвращает возгорание проводки при утечках тока. Он срабатывает при дифференциальном токе 100 мА - уровне, достаточном для защиты оборудования и персонала, но недостаточном для ложных срабатываний при малых помехах. Применяется в системах TN-S, TN-C-S и TT, где требуется надёжная защита трёхфазных цепей с нулём. Подходит для промышленных станков, насосных групп, конвейеров, а также для защиты групповой сети в жилых и коммерческих зданиях.

Технические характеристики

• Номинальное напряжение: 400 В (для трёхфазной сети 380/220 В)
• Номинальный ток: 40 А - максимальный постоянный ток, который может проходить через УЗО без повреждений
• Дифференциальный ток срабатывания: 100 мА - чувствительность к утечкам; при превышении этого значения автоматически отключается
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту и промышленности)
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Количество модулей DIN: 4 - занимает четыре стандартных модуля ширины на рейке
• Глубина монтажа: 44 мм - минимальный зазор между задней стенкой щита и устройством
• Рабочая температура: от -25C до +60C - допустимый диапазон для помещений с контролируемым микроклиматом
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в помещениях с умеренным и холодным климатом, без воздействия осадков и прямой солнечной радиации
• Поперечное сечение проводов: 0,75–50 мм2 - позволяет подключить медные провода от тонких до мощных
• С устройством блокировки: да - после срабатывания механически фиксирует положение рычага, предотвращая случайное включение до устранения причины
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4-полюсный 40А 100мА тип AC RX3 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения необходимо соблюдать полярность: входные и выходные клеммы обозначены, ноль подключается строго к соответствующему контакту. Клеммы поддерживают провода сечением от 0,75 до 50 мм2 - можно использовать как однопроволочные, так и многопроволочные жилы. Блокировка исключает возможность включения при наличии утечки, что снижает риск повторного включения без диагностики. Установка возможна в любом направлении, но рекомендуется вертикальное расположение для лучшего теплоотвода. Устройство не требует внешнего питания - работает purely на основе дифференциальной токовой балансировки.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4-полюсный 40А 100мА тип AC RX3 соответствует требованиям международных стандартов IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947 (для промышленного оборудования). Это гарантирует соответствие уровня безопасности, тестирования и долговечности. Наличие функции блокировки соответствует современным нормам по предотвращению неквалифицированного возврата питания после аварийного отключения. Сертификаты подтверждают работоспособность при температуре до +60C и в условиях степени загрязнения 2 - то есть в обычных электрошкафах без значительного скопления пыли.

Преимущества

• Защита всех четырёх проводников (три фазы + ноль) - исключает опасность при обрыве нуля
• Функция блокировки - предотвращает повторное включение без устранения неисправности
• Широкий диапазон сечения проводов - удобен для монтажа как слаботочных, так и силовых цепей
• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ
• Известные бренды Legrand и IEK - обеспечивают качество сборки и срок службы
• Совместимость с большинством стандартных щитов - легко заменяет аналоги других производителей

Ограничения применения

• Не применяется в сетях с постоянным током утечки - тип AC не реагирует на пульсирующий или постоянный ток (для таких случаев нужен тип A или B)
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне закрытых щитов, на улице или во влажных помещениях без дополнительной герметизации
• Не подходит для защиты от перегрузок и коротких замыканий - требует обязательной параллельной установки автоматического выключателя
• Рабочая температура ниже -25C запрещена - не используется в неотапливаемых помещениях зимой
• Не предназначен для частого ручного включения/выключения - не является нагрузочным рубильником

Примеры использования

• Щитовая группа на этаже многоэтажного дома - защита всей группы розеток и освещения
• Промышленный станок с трёхфазным двигателем и системой управления - предотвращает удар током при пробое изоляции
• Котельная с насосами и автоматикой - защита от утечек в условиях повышенной влажности (при условии установки в сухом щите)
• Складские помещения с освещением и розетками - обеспечение безопасности при использовании переносного оборудования

Практические советы

• Обязательно проверьте сечение кабеля перед подключением - слишком толстые провода (более 50 мм2) не войдут в клеммы
• При монтаже в щит с ограниченной глубиной учтите, что УЗО требует минимум 44 мм свободного пространства
• После установки протестируйте кнопкой “T” - она имитирует утечку и должна вызывать отключение
• Не используйте этот УЗО как основной автомат - он не имеет тепловой и электромагнитной защиты от перегрузок
• При замене старого устройства сверьте количество полюсов и номинальный ток - 4-полюсный УЗО нельзя заменить на 2-полюсный без изменения схемы
• Для систем с большим количеством потребителей (например, офисы) лучше использовать УЗО с током утечки 100 мА вместо 30 мА - меньше ложных срабатываний
