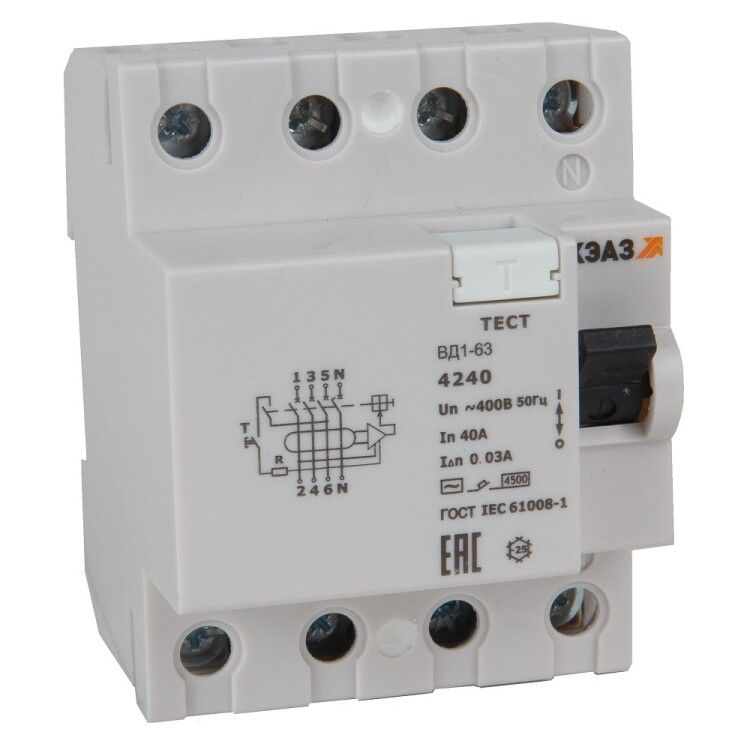

Выключатель дифференциальный (УЗО) ВД1-63-4340-АС-УХЛ4 (4P, 40, 100mA) электронное| 318486 | КЭАЗ

Выключатель дифференциального тока (УЗО) ВД1-63-4340-АС-УХЛ4 от КЭАЗ - четырёхполюсное устройство для защиты людей и оборудования от поражения электрическим током при утечках до 100 мА. Подходит для установки в распределительных щитах промышленных объектов и коммерческих зданий с трёхфазным питанием 400 В.

Назначение и область применения

УЗО ВД1-63-4340-АС-УХЛ4 защищает от поражения током при утечках в цепях с переменным током. Устройство отключает питание, когда суммарный ток утечки превышает 100 мА - это уровень, достаточный для предотвращения опасных последствий, но не слишком чувствительный к ложным срабатываниям. Применяется в трёхфазных сетях 400 В: на входе групповых линий, в цепях мощного оборудования, на участках с повышенной влажностью или риском повреждения изоляции. Часто используется в производстве, на складах, в теплицах, бассейнах и других местах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный)
• Номинальный ток утечки: 100 мА - порог срабатывания, при котором устройство отключается
• Номинальное напряжение: 400 В - рассчитано на работу в трёхфазных сетях 380–400 В
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальное напряжение изоляции: 400 В - обеспечивает безопасную изоляцию между контактами
• Устойчивость к импульсному току: 4 кА - выдерживает кратковременные скачки тока, например, от включения двигателей
• Номинальное импульсное напряжение: 4 кВ - защищён от перенапряжений, вызванных грозами или коммутациями
• Сечение провода: 2,5–35 мм2 - позволяет подключить медные жилы от тонких до толстых
• Степень защиты IP20 - защищено от прикосновения к токоведущим частям, но не от воды и пыли
• Ширина: 4 модуля - занимает 72 мм по стандарту DIN
• Глубина монтажа: 74,3 мм - требует свободного места внутри щита
• Рабочая температура: –25…+55 C - можно использовать в неотапливаемых помещениях
• Частота: 50 Гц - совместимо с сетями России и стран СНГ
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных щитов
• Степень загрязнения: 3 - допускает наличие пыли и временной проводящей среды (например, конденсата)

Совместимость и монтаж

УЗО ВД1-63-4340-АС-УХЛ4 устанавливается на стандартную DIN-рейку шириной 35 мм. Для правильного подключения важно соблюдать полярность: фазы L1–L3 и ноль N должны быть подведены к соответствующим клеммам. Нулевой проводник не должен проходить через другие устройства защиты после УЗО - иначе возможны ложные срабатывания. Монтаж выполняется с использованием крестовой отвертки; момент затяжки клемм - не более 1,5 Нм. Устройство не имеет механической кнопки тестирования - проверка работоспособности осуществляется внешним тестером или специализированным оборудованием.

Безопасность и стандарты

УЗО соответствует требованиям ГОСТ Р 51326.1-99 и IEC 61009-1. Производится на КЭАЗ - заводе с системой менеджмента качества ISO 9001. Конструкция исключает возможность самопроизвольного включения после отключения. Отключение происходит за время менее 0,3 секунды при достижении порога утечки. Устройство не предназначено для защиты от перегрузок и коротких замыканий - для этих целей требуется установка автомата перед УЗО.

Преимущества

• Электронная схема управления - быстрый и точный отклик на утечку
• Надёжная работа при колебаниях напряжения и температуре
• Подходит для условий со степенью загрязнения 3 - работает даже в запылённых помещениях
• Имеет высокую импульсную стойкость - устойчив к помехам от стартеров и сварочных аппаратов
• Цена ниже аналогичных решений с такими же параметрами

Ограничения применения

• Не защищает от постоянного тока утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами
• Не отключает при перегрузке или коротком замыкании - обязательно нужен автоматический выключатель в цепи
• IP20 - нельзя устанавливать во влажных или открытых местах без корпуса
• Нет функции тестирования кнопкой - требует наличия диагностического оборудования
• Не рекомендован для домашних квартир с однофазными потребителями - лучше подходят двухполюсные УЗО

Примеры использования

• Защита трёхфазного станка с насосом и нагревателем
• Входное УЗО в щите производственного цеха с несколькими линиями
• Щит освещения и силового оборудования в теплице с высокой влажностью
• Распределительный щит на автозаправочной станции
• Оборудование с двигателями (конвейеры, компрессоры, вентиляторы)

Практические советы

• Выбирая УЗО, убедитесь, что номинальный ток 40 А соответствует нагрузке вашей линии - не используйте его для цепей выше 40 А
• После установки проверьте срабатывание с помощью тестера - особенно если устройство новое или хранилось долго
• Не подключайте ноль от другого УЗО - это вызывает ложные срабатывания
• Учитывайте глубину монтажа 74,3 мм - при компактном щите может не хватить места
• Для защиты от перегрузок установите автомат 40 А перед этим УЗО
• В условиях сильной пыли или конденсата - помещайте УЗО в закрытый корпус с классом защиты IP54+
