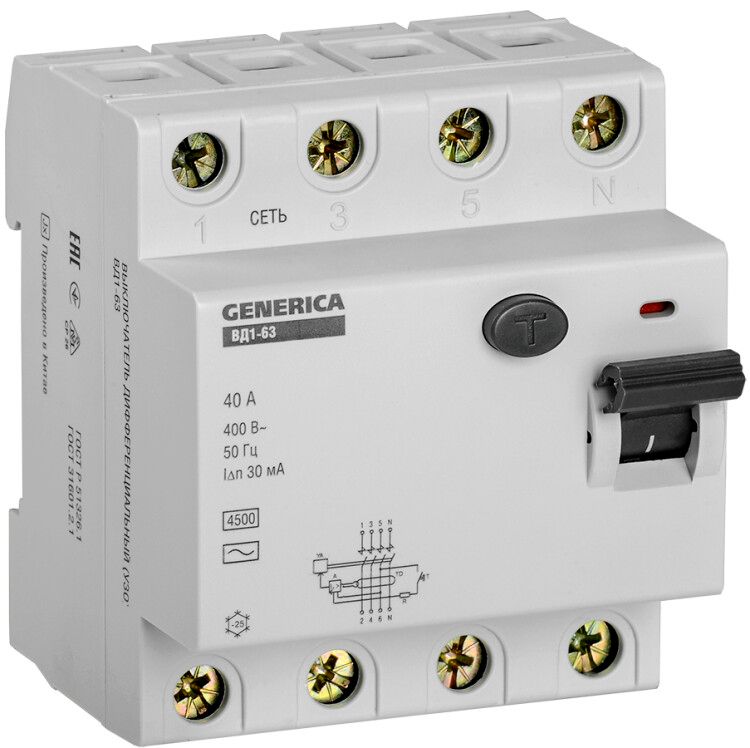

Выключатель дифференциальный (УЗО) ВД1-63 4п 40А 30мА тип AC GENERICA | MDV15-4-040-030 IEK

Выключатель дифференциального тока (УЗО) ВД1-63 4 полюса 40А 30мА тип AC от GENERICA - устройство для защиты людей от поражения электрическим током при утечках в сетях переменного тока. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектах. Артикул mdv15-4-040-030 соответствует сериям ВД1-63 и совместим с продуктами IEK.

Назначение и область применения

УЗО ВД1-63 4 полюса предназначено исключительно для защиты от утечек тока через корпус оборудования или человеческое тело. Не защищает от перегрузок и коротких замыканий - для этого требуется дополнительно установить автоматический выключатель. Применяется в цепях с переменным током частотой 50 Гц, где есть риск поражения электричеством: кухонные зоны, ванные комнаты, насосные станции, станки с металлообработкой, системы освещения на открытых площадках.

Технические характеристики

• Номинальный ток: 40 А - максимальная нагрузка, которую устройство может проводить постоянно без повреждений;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточна для защиты жизни человека;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки, не срабатывает на постоянные или импульсные;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В;
• Отключающая способность при КЗ: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины (при наличии автомата перед УЗО);
• Устойчивость к импульсному току: 0,25 кА - выдерживает кратковременные скачки, характерные для работы двигателей и сварочных аппаратов;
• Количество полюсов: 4 - защищает все фазы и ноль одновременно; подходит для трехфазных систем с глухозаземлённой нейтралью;
• Монтаж: DIN-рейка, занимает 4 модуля (72 мм ширины), глубина установки - 75 мм;
• Степень защиты IP20 - допускает установку только внутри закрытых щитов, не защищена от брызг и пыли;
• Климатическое исполнение УХЛ4 - работает при температуре от −25C до +40C, в помещениях с нормальной влажностью;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярном тестировании кнопкой “Т”.

Совместимость и монтаж

УЗО ВД1-63 4 полюса монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо обеспечить свободное пространство вокруг устройства - минимум 10 мм с каждой стороны для теплоотвода. Подключение выполняется согласно схеме на корпусе: входные кабели - сверху, выходные - снизу. Ноль обязательно проходит через УЗО, иначе защита не будет работать. Совместим с автоматическими выключателями серии IEK A9, GENERICA VA47-29 и аналогичными. Не рекомендуется использовать без предварительного автомата - УЗО не имеет встроенной защиты от перегрузок.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51326.1–2019 и МЭК 61009-1. Электронный принцип действия требует наличия напряжения питания - при отключении сети УЗО не сможет сработать. Это отличает его от электромеханических УЗО, которые работают даже без напряжения. Рекомендовано применение в проектах с обязательным контролем безопасности - указано в “Рекомендованном проектном ассортименте”. Обязательно проверяйте работу кнопкой “Т” ежемесячно.

Преимущества

• Высокая точность срабатывания при 30 мА - оптимально для защиты людей;
• Устойчивость к импульсным помехам - надёжно работает рядом с двигателями и частотниками;
• Компактный формат - 4 модуля позволяют экономить место в щите;
• Совместимость с популярными сериями IEK и GENERICA - легко заменить при необходимости;
• Долгий срок службы - 15 лет при правильной эксплуатации.

Ограничения применения

• Не применяется в цепях с постоянным током или пульсирующим током утечки - только для переменного тока типа AC;
• Не защищает от перегрузок и коротких замыканий - обязателен установленный автомат перед УЗО;
• IP20 - нельзя устанавливать во влажных местах вне щита, в уличных шкафах или на улице;
• Электронный тип - отказывает при отсутствии напряжения в сети (например, при аварийном отключении основного питания);
• Не подходит для IT-систем с изолированной нейтралью - только для TN-S и TN-C-S.

Примеры использования

• Защита группы розеток в ванной комнате многоквартирного дома;
• Щитовая на производстве: три фазы + ноль для станков с металлообработкой;
• Автоматизированный конвейер с частотным преобразователем - УЗО гасит утечки, вызванные высокочастотными помехами;
• Освещение на крытой террасе с возможным попаданием влаги - при условии установки в герметичном щите IP54.

Практические советы

• Выбирая УЗО, всегда проверяйте, что автомат перед ним имеет номинал ≤ 40 А - иначе возможна перегрузка;
• При подключении четырёхполюсного УЗО - не путайте фазы и ноль. Ноль должен проходить через весь УЗО, а не обходиться;
• Если в помещении много электроники (ПК, серверы, LED-освещение), используйте УЗО типа AC - они менее подвержены ложным срабатываниям, чем тип A;
• Обязательно протестируйте УЗО кнопкой “Т” сразу после монтажа и каждый месяц thereafter;
• Для больших объектов с несколькими группами - используйте селективные УЗО (тип S), чтобы избежать массового отключения при одной утечке.
