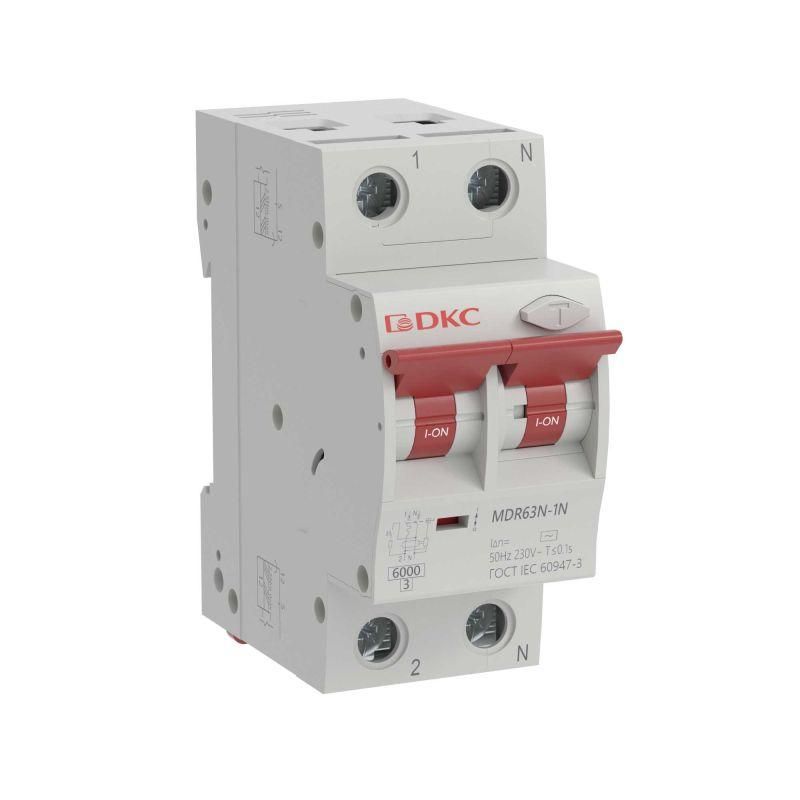

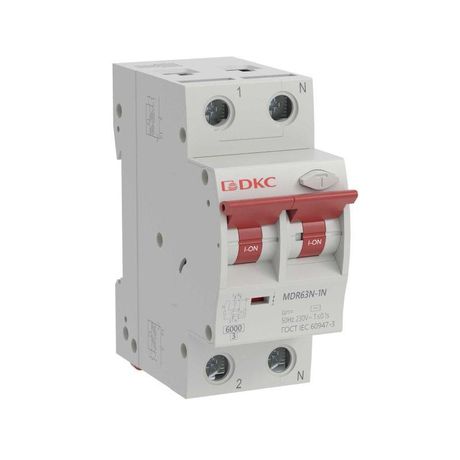

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 40A, 100мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N3C40-A ДКС

Автоматический выключатель дифференциального тока YON MAX MDR63N - двухполюсный (1P+N) аппарат на 40 А с чувствительностью 100 мА, предназначенный для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий в бытовых и общественных сетях 230 В. Устройство совместимо с DIN-рейкой и применяется в системах электроснабжения жилых и коммерческих зданий.

Назначение и область применения

YON MAX MDR63N защищает электрические сети от опасных токов утечки, которые могут вызвать поражение человека или возгорание изоляции. Он сочетает функции обычного автомата (защита от перегрузок и КЗ) и устройства дифференциального тока (УДТ). Подходит для установки в распределительных щитах квартир, частных домов, офисов, магазинов и других объектов с однофазной сетью 230 В. Особенно эффективен там, где используются электрооборудование с возможными утечками - стиральные машины, бойлеры, кухонные плиты, насосы.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до этого значения без отключения
• Дифференциальный ток: 100 мА - срабатывает при утечке выше этой величины
• Тип тока утечки: A - реагирует на переменный ток и пульсирующий постоянный (например, от современных преобразователей и ЭПРА)
• Номинальное напряжение: 230 В AC - для однофазных сетей 50 Гц
• Отключающая способность: 6 кА - способен безопасно прерывать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение + бытовые приборы)
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли
• Рабочий диапазон температур: -25...+40 C - подходит для установки в неотапливаемых помещениях
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения

Совместимость и монтаж

MDR63N монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место в щите - два модуля. Обязательно соблюдать полярность: вход L и N должны соответствовать маркировке на корпусе. Ноль коммутируется - устройство полностью отключает нейтральный проводник при срабатывании, что повышает безопасность. Совместим с любыми шинами и клеммами, рассчитанными на 40 А. Кабель сечением 1–10 мм2 подключается надёжно через винтовые зажимы. Не рекомендуется использовать с генераторами или источниками бесперебойного питания без проверки совместимости с типом тока утечки A.

Безопасность и стандарты

YON MAX MDR63N соответствует требованиям международных стандартов IEC/EN 61009-1 и IEC/EN 61008-1. Сертифицирован для использования в бытовых и аналогичных условиях. Компоненты выполнены из самозатухающих материалов, обеспечивают пожаробезопасность. Отключение происходит при любом направлении тока утечки - в том числе при появлении пульсирующего постоянного тока, характерного для LED-освещения, зарядных устройств и инверторов.

Преимущества

• Защита от токов утечки типа A - актуально для современной техники
• Комбинированная защита: и от КЗ, и от утечек - экономит место в щите
• Коммутируемый ноль - исключает риск оставления нулевого провода под напряжением после отключения
• Гарантия 5 лет - подтверждает надёжность компонентов
• Удобная индикация: рычаг с чётким положением “ON/OFF” и цветной кнопкой тестирования

Ограничения применения

• Не предназначен для трёхфазных сетей - только для 230 В однофазных
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительного кожуха
• Не работает при отсутствии нуля - требует наличия полноценного PEN-проводника
• Не подходит для цепей с высокими импульсными помехами (например, сварочные аппараты) - возможны ложные срабатывания
• Не следует применять вместо основного вводного автомата - нужен согласованный координированный ряд защиты

Примеры использования

• Щит квартиры: защита группы розеток на кухне и в ванной
• Частный дом: отдельный автомат для бойлера и стиральной машинки
• Офис: защита компьютерных розеток и серверного оборудования
• Торговый центр: групповая защита освещения и маломощных приборов
• Коттедж: автономная система с УДТ перед каждым мощным потребителем

Практические советы

• Перед установкой проверьте соответствие сечения кабеля - для 40 А минимум 6 мм2 медного провода
• Проверяйте работоспособность ежемесячно: нажмите кнопку “T” - при исправном устройстве произойдёт отключение
• Не используйте переходники и удлинители с этим автоматом - они нарушают целостность системы защиты
• При установке в старом щите убедитесь, что DIN-рейка прочная и не деформирована
• Если в помещении много электроники - тип A здесь идеален; если только лампы и нагреватели - можно было бы выбрать тип AC, но MDR63N уже имеет более универсальный тип A
