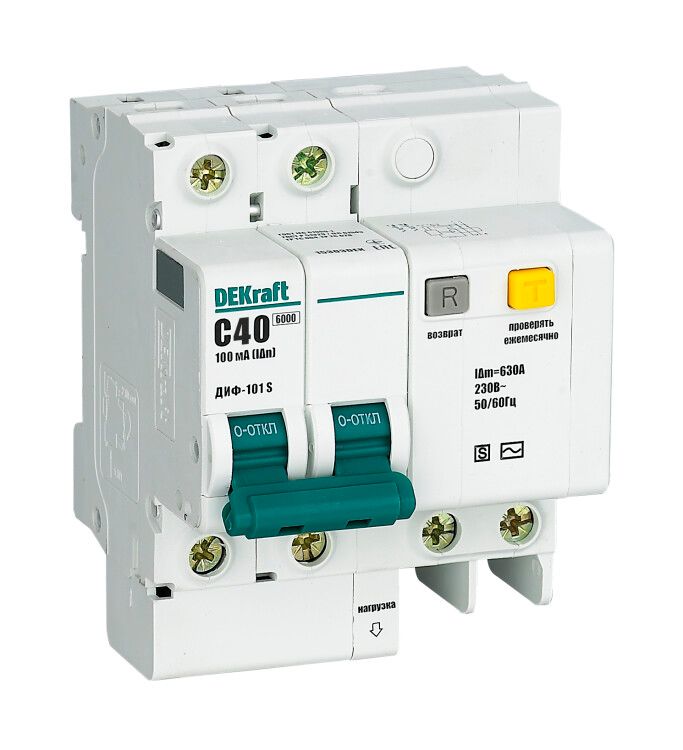

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2P 40A 100мА селективный S | 15302DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-101 S от DEKraft сочетает защиту от сверхтоков и утечек тока в одном устройстве. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, где нужна селективная дифференциальная защита. Артикул 15302dek - надёжное решение для цепей 220 В с нагрузкой до 40 А.

Назначение и область применения

ДИФ-101 S - это комбинированное устройство, которое одновременно защищает электросеть от перегрузок, коротких замыканий и утечек тока. Применяется там, где важна избирательность срабатывания: когда необходимо, чтобы при утечке тока отключился только аварийный участок, а не весь щит. Особенно актуально в многоуровневых системах защиты - например, в многоквартирных домах, торговых центрах, производственных помещениях. Устройство работает в однофазных сетях 220 В с частотой 50–60 Гц.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без отключения;
• Дифференциальный ток утечки: 100 мА - срабатывает при утечке выше этой величины, что соответствует классу безопасности для групповой защиты;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (например, от повреждённой изоляции);
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами, таких как двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Количество полюсов: 2P - защищает фазу и ноль одновременно;
• С коммутируемым нейтральным проводником - ноль также размыкается при отключении, повышая безопасность;
• Селективный - имеет задержку по времени срабатывания, чтобы не отключать верхние уровни защиты при локальной утечке;
• Напряжение: 220 В - предназначено для однофазных сетей;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран;
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке;
• Глубина монтажа: 72 мм - требует достаточного пространства внутри щита;
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли - устанавливается только во внутренних щитах;
• Тип защиты: электронный блок дифференциальной защиты - требует питания от сети, поэтому не сработает при полном отключении напряжения.

Совместимость и монтаж

ДИФ-101 S монтируется на стандартную DIN-рейку типа TS35. Ширина 4 модуля позволяет легко разместить его в типовых распределительных щитах. Для правильной работы важно соблюдать полярность подключения: входные клеммы обозначены L/N, выходные - T1/T2. Нулевой проводник обязательно подключается через устройство - он коммутируемый. Не допускается параллельное заземление нуля после устройства - это нарушит работу дифзащиты. Монтаж возможен только в закрытых щитах с температурой от -5C до +40C.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Электронный блок обеспечивает точное срабатывание при утечках, но не гарантирует работу при отсутствии напряжения - в случае отключения всей системы защита временно недоступна. Для повышенной безопасности рекомендуется использовать в связке с УЗО более высоких уровней (например, 300 мА) на вводе.

Преимущества

• Селективность - предотвращает массовые отключения в сложных щитах;
• Компактность - 4 модуля вместо двух отдельных устройств (АВ + УЗО);
• Коммутируемый ноль - исключает риск оставления фазы под напряжением на стороне потребителя;
• Характеристика C - оптимальна для оборудования с импульсными нагрузками;
• Электронная защита - быстрее и точнее механических аналогов при малых утечках.

Ограничения применения

• Не подходит для сетей с постоянным током утечки (например, от импульсных БП, светодиодных светильников с плохой фильтрацией) - срабатывает только на переменный ток (AC);
• Не работает при полном отключении напряжения - если сгорел предохранитель или отключена фаза, защита от утечек деактивируется;
• IP20 - нельзя устанавливать в сырых местах, на улице, в открытых щитах;
• Не предназначен для защиты от перенапряжений - требует отдельных устройств (ОПС, стабилизаторов);
• Электронный тип чувствителен к качеству напряжения - скачки и помехи могут вызывать ложные срабатывания.

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры;
• Щит на этаже многоквартирного дома - селективность позволяет не отключать соседние квартиры при одной утечке;
• Линия питания насоса, кондиционера или теплового насоса - характер C хорошо переносит пусковые токи;
• Производственные линии с электродвигателями - особенно там, где есть несколько уровней защиты.

Практические советы

• Перед установкой проверьте, что ноль в цепи действительно коммутируемый - некоторые старые провода имеют раздельные нули;
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг ДИФ-101 S для теплоотвода;
• Регулярно тестируйте кнопкой “T” - хотя устройство самотестирование не выполняет, ручной контроль обязателен;
• Если в помещении много современной техники (LED-освещение, Wi-Fi роутеры, зарядки), рассмотрите возможность установки УЗО с током утечки 30 мА перед этим устройством - так повысится уровень безопасности;
• Не используйте ДИФ-101 S как основной вводной аппарат - лучше применять его как вторичный уровень защиты, а на вводе ставить автомат с током утечки 300 мА.
