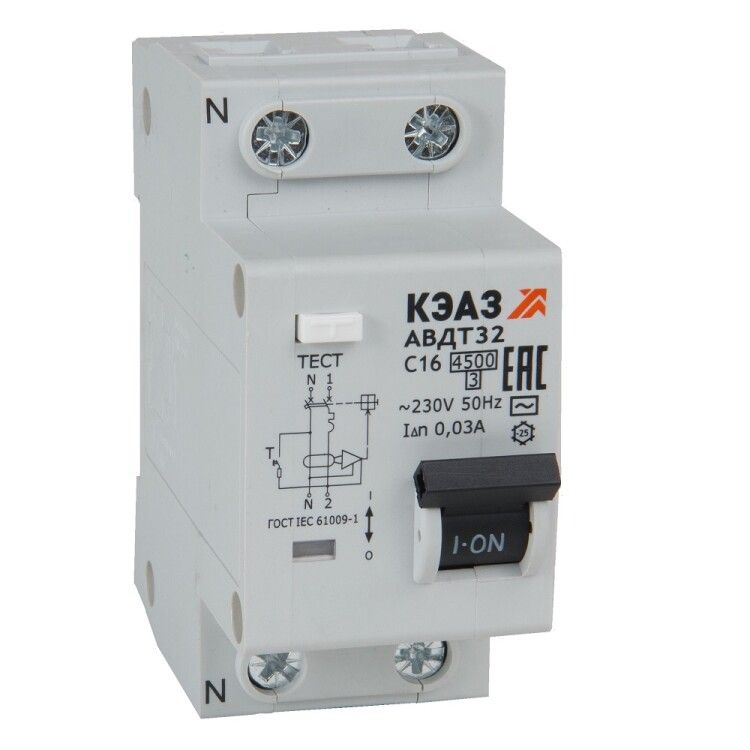

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 20А 30мА А АВДТ32-22C20-AC-УХЛ4 - 318362 КЭАЗ

Автоматический выключатель дифференциального тока АВДТ32-22C20-AC-УХЛ4 от КЭАЗ предназначен для защиты человека от удара током, предотвращения пожаров из-за утечек и обеспечения надёжного отключения при перегрузках и коротких замыканиях в бытовых и аналогичных сетях 230 В. Этот аппарат сочетает функции УЗО и автоматического выключателя в одном устройстве.

Назначение и область применения

АВДТ32-22C20-AC-УХЛ4 защищает людей от поражения электрическим током при повреждении изоляции оборудования или случайном прикосновении к токоведущим частям. Также он предотвращает возгорания, вызванные утечками тока на землю, и обеспечивает защиту от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с однофазной сетью 230 В.

Технические характеристики

• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (типично для бытовой техники и освещения)
• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает аппарат без отключения
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при превышении этого значения, что соответствует требованиям безопасности для защиты людей
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при аварийном токе короткого замыкания до этой величины
• Номинальное напряжение: 230 В - рассчитан на работу в сети 230 В переменного тока
• Характеристика срабатывания: C - подходит для нагрузок с высоким пусковым током (например, двигатели, люминесцентные лампы)
• Наличие нейтрального проводника: Да - требует подключения нулевого провода для работы
• Характеристика отключения: Без задержки - срабатывает немедленно при обнаружении утечки
• Модульная ширина: 2 М - занимает два модуля в DIN-рейке (стандарт 17,5 мм каждый)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование
• Степень защиты: IP20 - защищён от прикосновения пальцами и твёрдыми предметами >12,5 мм, но не от воды и пыли

Совместимость и монтаж

АВДТ32-22C20-AC-УХЛ4 устанавливается на DIN-рейку шириной 2 модуля. Для правильного подключения требуется наличие нейтрали - ноль подключается к клемме N, фаза - к входному контакту L. Выходные клеммы подсоединяются к защищаемой нагрузке. Обязательно соблюдайте полярность: неверное подключение нуля может привести к отказу устройства. Совместим со всеми стандартными щитами с DIN-рейкой. Не рекомендуется использовать в цепях с постоянным током или импульсными утечками (например, от светодиодных драйверов или ИБП).

Безопатность и стандарты

АВДТ32-22C20-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для устройств защитного отключения. Применяется в системах TN-S и TN-C-S с глухозаземлённой нейтралью. Не предназначен для IT-систем. Сертифицирован для эксплуатации в условиях класса исполнения УХЛ4 - допускается работа при температуре от -40C до +40C и относительной влажности до 90% при 25C.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите
• Высокая скорость отключения (без задержки) - минимизирует риск поражения током
• Класс токоограничения 3 - снижает термические и механические воздействия при КЗ
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений
• Изготовлен КЭАЗ - проверенный производитель с долгой историей в области аппаратов защиты

Ограничения применения

• Не работает в сетях с постоянным током или сложными формами тока утечки (например, от инверторов, зарядных устройств, LED-драйверов с выпрямителем)
• Не применяется в системах питания с изолированной нейтралью (IT)
• IP20 - нельзя устанавливать во влажных помещениях без дополнительной защиты (ванная, баня, улица)
• Не подходит для нагрузок более 20 А - при превышении возможен выход из строя
• Требует обязательного подключения нулевого провода - в старых сетях без нуля не будет работать

Примеры использования

• Защита розеточных групп в квартире (кухня, ванная, детская)
• Щиток на этаже многоквартирного дома для группы комнат
• Защита силовой линии для холодильника, стиральной машины, бойлера
• Электроустановки в административных зданиях, магазинах, мастерских

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - устройство должно отключиться. Если нет - не используйте!
• Проверяйте соответствие номинала нагрузки: если суммарная мощность подключённых приборов превышает 4,6 кВт (20 А × 230 В), выбирайте выключатель на 25–32 А
• Не подключайте несколько АВДТ32-22C20-AC-УХЛ4 последовательно - это может вызвать ложные срабатывания
• При использовании в щитах с несколькими УЗО - убедитесь, что они согласованы по времени срабатывания (селективность)
• При замене - всегда отключайте питание и проверяйте отсутствие напряжения мультиметром
