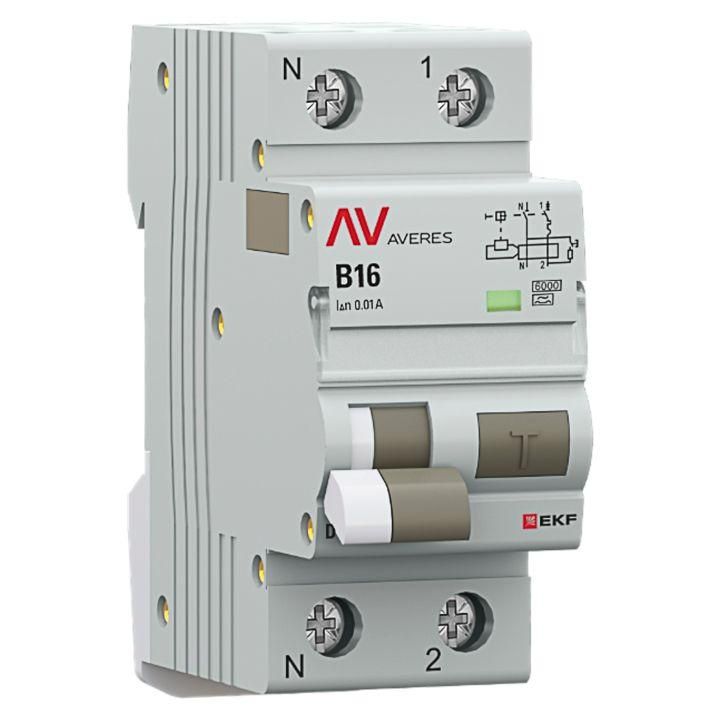

Автоматический выключатель дифференциального тока DVA-6 1P+N 16А (B) 10мА (A) 6кА EKF AVERES - rcbo6-1pn-16B-10-a-av

Автоматический выключатель дифференциального тока DVA-6, АВДТ - устройство защиты от утечек тока и перегрузок в однофазных сетях 230 В. Бренд EKF предлагает эту модель как надёжное решение для жилых, офисных и промышленных объектов, где важна безопасность людей и оборудования.

Назначение и область применения

DVA-6, АВДТ сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он отключает питание при утечке тока более 10 мА - например, при прикосновении человека к оголённому проводу или пробое изоляции в бытовой технике. Также защищает от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах квартир, домов, мастерских, производственных линий и других мест с риском поражения током.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50 Гц)
• Номинальный ток: 16 А (класс срабатывания B - подходит для нагрузок с плавным запуском, например, освещение, нагреватели)
• Дифференциальный ток: 10 мА (чувствительность к утечкам - уровень, защищающий человека от поражения)
• Количество полюсов: 2 (1P+N - отключаются фаза и ноль одновременно)
• Номинальная отключающая способность: 6 кА (выдерживает ток КЗ до 6000 А без выхода из строя)
• Тип по току утечки: A - чувствителен к переменному и пульсирующему постоянному току утечки (например, от современной техники с выпрямителями)
• Степень защиты IP20 - противостояние пальцам и мелким предметам, но не защищён от воды и пыли
• Сечение провода: 0–16 мм2 - совместим с медными и алюминиевыми жилами
• Напряжение изоляции: 500 В
• Импульсное напряжение: 6 кВ - устойчив к скачкам напряжения
• Рабочая температура: от –25C до +50C
• Количество модулей: 2 (занимает два места на DIN-рейке)
• Глубина монтажа: 50 мм
• Степень загрязнения: 3 - допустимо использование в помещениях со средним уровнем пыли и влаги

Совместимость и монтаж

DVA-6, АВДТ монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет двойную рукоятку - положение «Выкл» показывает механическое отключение, а «На» - нормальное состояние. Для подключения проводов доступны клеммы сверху и снизу - это упрощает сборку щита. Винты затягиваются усилием 3 Нм - достаточно использовать отвертку с регулировкой момента. Максимальное сечение провода - 16 мм2, что позволяет подключить даже мощные линии. Присутствует защитная крышка над маркировочным окном - можно помечать цепь, не опасаясь случайного стирания.

Безопасность и стандарты

DVA-6, АВДТ соответствует требованиям ГОСТ IEC 61009-1 - международному стандарту для выключателей дифференциального тока. Защитные шторки на клеммах исключают случайное прикосновение к токоведущим частям при неправильном подключении. Индикаторное окно чётко показывает реальное состояние контактов: красный цвет = сработало, белый = включен. Это снижает вероятность ошибок при диагностике.

Преимущества

• Подключение проводов сверху и снизу - гибкая организация проводки в щите
• Винты с точным моментом затяжки (3 Нм) - надёжный контакт без перетяга
• Цветной индикатор состояния контактов - сразу видно, почему сработало
• Двойная рукоятка - визуально отличает срабатывание от ручного отключения
• Защищённое маркировочное окно - легко подписывать цепи
• Поддержка медных и алюминиевых проводов - универсальность для старых и новых систем
• Возможность дополнительной комплектации - например, блоки сигнализации или дистанционного управления

Ограничения применения

DVA-6, АВДТ не предназначен для трёхфазных сетей - работает только в однофазных 230 В. Не защищён от внешних воздействий: IP20 не допускает установку во влажных, пыльных или открытых помещениях. Не рекомендуется применять там, где возможны частые ложные срабатывания от высоких импульсных токов утечки (например, рядом с мощными инверторами без фильтров). Также не подходит для цепей с постоянным током - только переменный (AC).

Примеры использования

• Щит квартиры - защита розеточных групп в ванной, кухне, детской комнате
• Электрообогреватели, бойлеры, стиральные машины - предотвращение утечек через изоляцию
• Производственные станки с металлическими корпусами - защита персонала от пробоя
• Осветительные цепи с LED-светильниками - особенно актуально, поскольку они часто имеют выпрямители, вызывающие пульсирующую утечку

Практические советы

• Проверьте глубину щита - DVA-6 требует минимум 50 мм свободного пространства назад
• Не используйте провода больше 16 мм2 - это может привести к плохому контакту и перегреву
• При использовании алюминиевых проводов обязательно обработайте концы специальной пастой
• Обязательно протестируйте устройство кнопкой «T» после установки - проверяет работоспособность дифзащиты
• Если в щите много таких устройств, помечайте каждую цепь - индикатор покажет срабатывание, но не скажет, на какой линии произошла утечка
• Для помещений с высокой влажностью (сауны, бассейны) выбирайте модели с IP44 и выше - этот вариант не подходит
