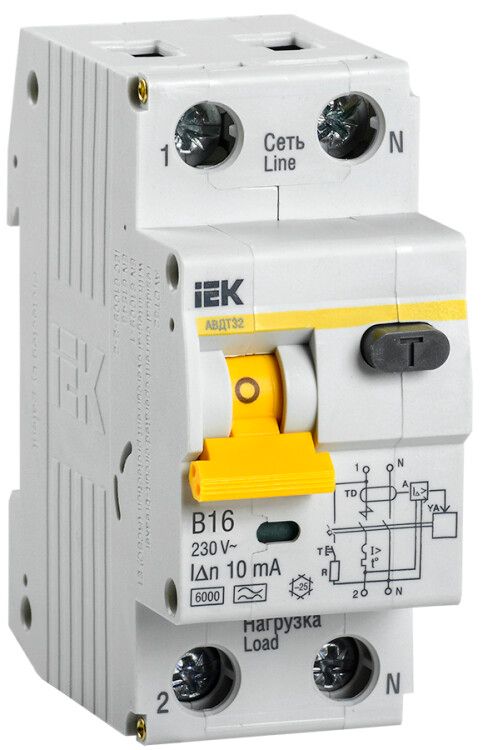

Выключатель автоматический дифференциального тока 2п (1P+N) B 16А 10мА тип A 6кА АВДТ-32 KARAT IEK MAD22-5-016-B-10

Автоматический выключатель дифференциального тока АВДТ-32 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной защиты от перегрузок и коротких замыканий. Устройство совмещает функции дифференциального автомата и обычного автоматического выключателя в одном корпусе, что делает его удобным решением для промышленных и бытовых сетей переменного тока.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ-32 используется для защиты групповых линий, особенно там, где есть повышенный риск утечек тока: розетки на улице, в гаражах, подвалах, на объектах с влажной средой. Подходит для промышленного оборудования, станков, конвейеров и систем освещения, требующих высокой степени безопасности. Применяется в цепях с переменным током частотой 50 Гц и напряжением 230 В.

Технические характеристики

• Номинальный ток: 16 А
• Дифференциальный ток срабатывания: 10 мА - чувствителен даже к малым утечкам, безопасен для человека
• Количество полюсов: 2 (1 полюс + нейтраль с коммутацией)
• Тип срабатывания по току утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств с выпрямителями)
• Номинальная отключающая способность: 6 кА - способен отключить цепь при значительном КЗ
• Характеристика срабатывания: C - подходит для нагрузок с умеренной пусковой токовой перегрузкой (электродвигатели, люминесцентные светильники)
• Номинальное напряжение: 230 В
• Род тока: переменный (AC)
• Частота: 50 Гц
• Ширина по модулям: 2 М (стандартная DIN-рейка)
• Глубина монтажа: 71 мм
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температурах от -25C до +40C, подходит для неотапливаемых помещений
• Срок службы: 15 лет
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ-32 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 71 мм. Устройство имеет защёлку с двойным фиксированным положением - легко фиксируется и надёжно удерживается. Подключение кабелей осуществляется через зажимы с насечками, обеспечивающими прочный контакт и снижающими нагрев. Обязательно соблюдайте полярность: вход L и N должны соответствовать маркировке на корпусе. Нейтральный проводник коммутируется - он отключается вместе с фазой, что повышает безопасность.

Безопасность и стандарты

АВДТ-32 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, которые регламентируют безопасность устройств дифференциального тока. Защита на уровне 10 мА соответствует нормам для предотвращения электротравм. Индикатор положения контактов позволяет визуально определить, включен ли аппарат. Кнопка TEST позволяет ежемесячно проверять работоспособность дифзащиты без внешних приборов. Устройство не содержит опасных материалов и соответствует экологическим нормам.

Преимущества

• Комбинированная конструкция: встроенная дифференциальная защита + автоматический выключатель в одном устройстве - экономия места и упрощение схемы
• Индикатор положения контактов - сразу видно, сработало ли устройство
• Насечки на зажимах - улучшают контакт, снижают нагрев и исключают ослабление соединения при вибрации
• Кнопка TEST - возможность самостоятельной диагностики без специнструментов
• Помехоустойчивая схема - устойчив к электромагнитным помехам, не ложно срабатывает
• Широкий диапазон температур - надёжно работает в холодных и жарких условиях

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• Степень защиты IP20 не допускает установку во влажных местах без дополнительной защиты (коробки, боксы)
• Не рекомендуется для защиты одиночных мощных потребителей (более 3,5 кВт) без учёта пусковых токов - возможны ложные срабатывания
• Не подходит для систем IT (с изолированной нейтралью) - требует TN-S или TN-C-S
• Не использовать в средах с агрессивными химическими веществами или высокой запылённостью выше степени 2

Примеры использования

• Защита розеток на улице (бассейн, терраса, двор)
• Групповая защита освещения и розеток в подвале или гараже
• Щитовые группы питания станков с двигателями (до 3 кВт)
• Системы аварийного освещения в производственных помещениях
• Цепи питания компьютеров, светодиодных ламп и других устройств с импульсными источниками питания

Практические советы

• Выбирая АВДТ-32, убедитесь, что сечение кабеля не превышает 25 мм2 - иначе зажимы не смогут плотно затянуться
• Проверяйте работу кнопкой TEST хотя бы раз в месяц - особенно перед сезоном повышенной влажности
• При монтаже в щите оставьте минимум 10–15 мм свободного пространства вокруг для теплоотвода
• Не используйте этот автомат вместо УЗО+автомат - здесь уже всё в одном корпусе, но нельзя раздельно менять элементы
• Для сложных схем с несколькими уровнями защиты - устанавливайте АВДТ-32 на последнем этапе (ближе к потребителю), чтобы не было селективных отказов
• При использовании в холодных помещениях (например, на складе) учитывайте нижний предел -25C - при более низких температурах возможны задержки срабатывания
