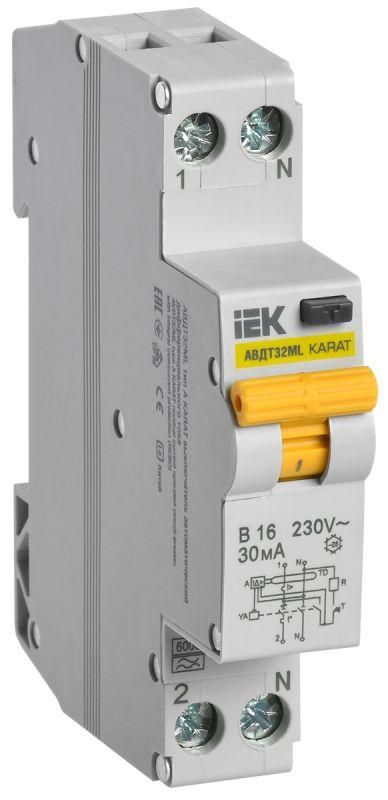

Выключатель автоматический дифференциального тока АВДТ32ML тип A В16 30мА KARAT IEK | MVD12-1-016-B-030-A

Автоматический выключатель дифференциального тока АВДТ32ML тип A В16 30мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых и аналогичных однофазных сетях. Этот прибор сочетает функции УЗО и автомата - защищает от утечек тока, перегрузок и КЗ, занимает всего один модуль на DIN-рейке.

Назначение и область применения

АВДТ32ML тип A В16 30мА используется в однофазных сетях переменного тока 230 В, 50 Гц. Он защищает от:

• поражения электрическим током при контакте с поврежденной изоляцией (утечка ≥ 30 мА);
• перегрузки цепи при длительном превышении тока выше 16 А;
• короткого замыкания при токе до 6 кА.

Подходит для установки в распределительных щитках жилых домов, офисов, мастерских, где есть розетки, освещение, бытовые приборы. Особенно важен там, где используются устройства с возможностью утечки тока - стиральные машины, бойлеры, микроволновки, насосы.

Технические характеристики

• Номинальное напряжение: 230 В AC
• Номинальный ток: 16 А
• Дифференциальный ток срабатывания: 30 мА (0,03 А)
• Тип чувствительности по току утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств с выпрямителями)
• Номинальная отключающая способность: 6 кА
• Характеристика времятоковой зависимости: B - срабатывает при перегрузке 3–5 крат от Iн (подходит для освещения и бытовой техники)
• Количество полюсов: 2 (фаза + ноль, оба коммутируются)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 1 модуль (18 мм)
• Частота: 50 Гц
• Степень защиты: IP20 - противостоят случайным касаниям пальцев, но не защищены от воды и пыли
• Срок службы: 15 лет

Совместимость и монтаж

АВДТ32ML тип A В16 30мА совместим со всеми стандартными DIN-рейками, используемыми в распределительных щитах. Монтируется в одиночную ячейку шириной 18 мм. Благодаря коммутируемому нулевому проводнику обеспечивается полноценная отсечка цепи - безопаснее, чем при использовании однополюсных УЗО.

Устанавливается после входного автомата. Подключение: фаза и ноль - сверху, нагрузка - снизу. Нельзя использовать в сетях с постоянным током или напряжением выше 230 В.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 51326.1 и международным стандартом IEC 61009-1. Соответствует нормам безопасности для защиты жизни человека. Тестирование на срабатывание при 30 мА проходит в заводских условиях перед отправкой.

Преимущества

• Объединяет два функционала - УЗО и автомат - в одном корпусе, экономя место в щите
• Тип A позволяет работать с современной техникой (LED-освещение, инверторы, зарядки)
• Коммутируемый ноль исключает риск сохранения потенциала на нейтрали при аварии
• Надёжная механическая конструкция с гарантией 15 лет
• Легко отличить от обычного автомата: кнопка тестирования и надпись “Т” на лицевой панели

Ограничения применения

• Не применяется в трёхфазных сетях - только для 230 В однофазных
• Не подходит для помещений с высокой влажностью (IP20 не защищает от брызг и пара)
• Не рекомендуется для промышленных мощных двигателей - характерistica B слишком чувствительна к пусковым токам
• Не работает при отсутствии заземления - требует наличия контура заземления для эффективной защиты

Примеры использования

• Защита розеток в ванной комнате - подключение бойлера, стиральной машинки
• Щиток квартиры - вместо двух отдельных устройств (УЗО+автомат) установлен один АВДТ32ML
• Гараж или мастерская - питание светильников, точечных инструментов, зарядных станций
• Офисные помещения - компьютеры, принтеры, серверы с источниками бесперебойного питания

Практические советы

• Перед установкой проверьте, что ноль и фаза правильно определены - неверное подключение сделает защиту бесполезной
• Проверяйте работу кнопкой “Т” ежемесячно - она моделирует утечку и подтверждает исправность
• Если в щите мало места - этот прибор идеален благодаря компактному 1-модульному формату
• Не заменяйте АВДТ32ML тип A на тип AC - он не сработает на импульсных утечках от электроники
• Для систем с несколькими группами лучше применять несколько таких устройств, а не один на весь дом - так легче найти причину срабатывания
