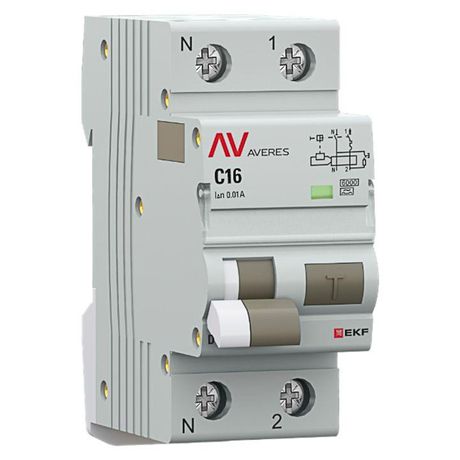

Автоматический выключатель дифференциального тока DVA-6 1P+N 16А (C) 10мА (A) 6кА EKF AVERES - rcbo6-1pn-16C-10-a-av

Автоматический выключатель дифференциального тока DVA-6, АВДТ, RCBO от EKF - двухполюсное устройство (1P+N) с номинальным током 16 А и чувствительностью 10 мА, предназначенное для защиты человека от поражения электрическим током и предотвращения пожаров из-за утечек тока. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что упрощает установку и повышает надежность в бытовых и промышленных сетях.

Назначение и область применения

DVA-6, АВДТ, RCBO используется для защиты людей от поражения электрическим током при прикосновении к токоведущим частям оборудования, а также для предотвращения пожаров, вызванных утечками тока через поврежденную изоляцию, замыканиями на корпус или землю. Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и объектов с высокими требованиями к безопасности - например, на кухнях, в ванных комнатах, бассейнах, мастерских и на участках с повышенной влажностью.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток AC, 50 Гц)
• Номинальный ток: 16 А
• Дифференциальный ток срабатывания: 10 мА - обеспечивает защиту от малых утечек, подходящих для человеческой безопасности
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники: инверторы, зарядные устройства, ЭПРА)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, оборудование с двигателями)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при больших токах КЗ
• Количество полюсов: 2 (1P+N) - отключает одновременно фазу и ноль
• Количество модулей: 2 - занимает два места на DIN-рейке
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 6 кВ - устойчив к скачкам напряжения
• Степень защиты IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Рабочий диапазон температур: от -25 C до +50 C
• Сечение подключаемых проводников: 0–16 мм2 - совместим с медными и алюминиевыми проводами
• Глубина монтажа: 50 мм - требует достаточного пространства внутри щита
• Степень загрязнения: 3 - допускает использование в условиях пыли, влаги и временного конденсата

Совместимость и монтаж

DVA-6, АВДТ, RCBO монтируется на стандартную DIN-рейку шириной 35 мм. Оба полюса (фаза и ноль) отключаются одновременно благодаря конструкции 1P+N. Подключение проводов возможно как сверху, так и снизу - это упрощает организацию кабельных трасс. Для фиксации используются винты с повышенным моментом затяжки (3 Нм), исключающие плохой контакт даже при длительной эксплуатации. Устройство совместимо с медными и алюминиевыми проводами, но рекомендуется использовать переходные наконечники при соединении с алюминием. Пространство за клеммами закрыто защитными шторками - предотвращает случайное прикосновение к токоведущим частям во время монтажа.

Безопасность и стандарты

DVA-6, АВДТ, RCBO соответствует ГОСТ IEC 61009-1 - международному стандарту для автоматических выключателей дифференциального тока. Индикаторное окно на передней панели показывает реальное состояние контактов: красный цвет - сработало, белый - включен. Это позволяет отличить срабатывание по току утечки от механического отключения. Маркировочное окно с защитной крышкой позволяет легко подписывать цепи, снижая риск ошибок при обслуживании.

Преимущества

• Двойная рукоятка - визуально показывает причину отключения: перегрузка/КЗ или дифференциальный ток
• Подключение проводов сверху и снизу - гибкая организация кабельных маршрутов
• Защитные шторки на клеммах - исключают неправильное подключение и повышают безопасность при работе
• Винты с моментом 3 Нм - гарантируют надёжный контакт без перетяга
• Поддержка медных и алюминиевых проводов - универсальность для старых и новых систем
• Возможность дополнительной комплектации - можно установить дополнительные модули (например, сигнализационные контакты)

Ограничения применения

DVA-6, АВДТ, RCBO не предназначена для работы в условиях прямого попадания воды, высокой запылённости или агрессивных сред - степень защиты IP20 не обеспечивает герметичность. Не следует применять в помещениях с классом опасности выше 1 (по ГОСТ 30331.1) без дополнительной защиты. Также устройство не работает при отсутствии нулевого провода - требуется обязательное подключение к нейтрали. Не подходит для цепей постоянного тока или с частотой более 60 Гц.

Примеры использования

• Щитовая квартиры - защита розеток в ванной комнате и кухне
• Производственный участок - питание станков с металлическим корпусом
• Офисное помещение - защита серверной или рабочих мест с компьютерной техникой
• Общественные здания - освещение и розетки в коридорах, туалетах, подъездах
• Системы автономного питания - защита инверторов и зарядных устройств, создающих пульсирующий ток утечки

Практические советы

• При монтаже проверьте соответствие сечения провода - не используйте провода меньше 0,5 мм2 или больше 16 мм2
• Не забывайте про тестовую кнопку: регулярно (раз в месяц) проверяйте работоспособность устройства
• При использовании алюминиевых проводов обязательно примените наконечники типа НШВИ
• Учитывайте глубину монтажа (50 мм): выбирайте щиты с достаточным внутренним объемом
• Если в цепи есть частотные преобразователи или ИБП - убедитесь, что тип A (как у DVA-6) подходит для таких нагрузок
• При группировке нескольких устройств - размещайте DVA-6, АВДТ, RCBO рядом с соответствующей нагрузкой, чтобы минимизировать длину ответвлений
