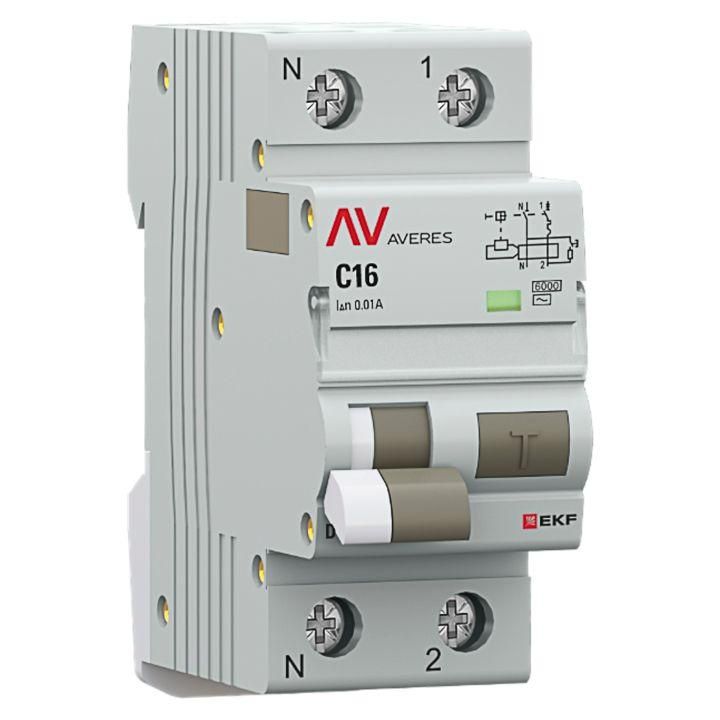

Автоматический выключатель дифференциального тока DVA-6 1P+N 16А (C) 10мА (AC) 6кА EKF AVERES - rcbo6-1pn-16C-10-ac-av

Автоматический выключатель дифференциального тока DVA-6, АВДТ, RCBO от EKF сочетает функции защиты от токов утечки и перегрузок в одном устройстве. Он предназначен для установки в распределительных щитах и обеспечивает безопасность человека и оборудования в бытовых и промышленных сетях 230 В. Артикул rcbo6-1pn-16c-10-ac-av - это надёжное решение для групповых линий с высокими требованиями к электробезопасности.

Назначение и область применения

DVA-6, АВДТ, RCBO используется для защиты людей от поражения электрическим током при прикосновении к токоведущим частям, а также для предотвращения пожаров, вызванных токами утечки, замыканиями на землю или повреждённой изоляцией. Устройство одновременно отключает цепь при перегрузке, коротком замыкании и утечке тока. Подходит для жилых домов, офисов, производственных помещений, где установлены розеточные группы, освещение, бытовые приборы и оборудование с риском электропоражения.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 230 В
• Дифференциальный ток срабатывания: 10 мА - чувствителен даже к слабым утечкам, подходящий для ванных комнат, кухонь, детских помещений
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей)
• Отключающая способность: 6 кА - способен отключить цепь при крупном КЗ, типично для современных щитов
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, исключает опасность сохранения потенциала на нулевом проводе
• Напряжение питания: 230 В - рассчитан на однофазную сеть
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с ЭПРА)
• Ширина: 2 модуля - занимает минимум места в щите
• Сечение провода: 0–16 мм2 - совместим с большинством медных и алюминиевых кабелей
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли - устанавливается внутри щита
• Работает при температуре: от –25C до +50C - подходит для холодных и жарких помещений
• Частота: 50 Гц - оптимизирован для российской сети
• Напряжение изоляции: 500 В - гарантирует безопасную работу при нормальных условиях
• Импульсное напряжение: 6 кВ - устойчив к скачкам напряжения, таким как удары молнии
• Степень загрязнения: 3 - допускает наличие пыли и временной проводимости на поверхности (например, в цехах)

Совместимость и монтаж

DVA-6, АВДТ, RCBO монтируется на DIN-рейку шириной 35 мм. Для подключения используются клеммы, расположенные сверху и снизу - можно заводить провода с любой стороны, что упрощает сборку щита. Максимальное сечение провода - 16 мм2, поддерживаются как медные, так и алюминиевые жилы. Винты затягиваются усилием 3 Нм - достаточно плотно, чтобы избежать нагрева, но не требует специального инструмента. Глубина монтажа - 50 мм, убедитесь, что в щите есть свободное место назад от рейки. Индикаторное окно показывает реальное положение контактов: красный цвет = сработал, белый = включен. Шторки на клеммах предотвращают случайное прикосновение к токоведущим частям во время монтажа.

Безопасность и стандарты

DVA-6, АВДТ, RCBO соответствует ГОСТ IEC 61009-1 - международному стандарту на устройства дифференциальной защиты. Это гарантирует соответствие требованиям безопасности, испытаний и долговечности. Устройство прошло сертификацию и предназначено для использования в системах TN-S и TN-C-S. Цветовая индикация и двойная рукоятка позволяют сразу определить причину отключения - утечка или перегрузка/КЗ - без дополнительного тестирования.

Преимущества

• Подключение проводов сверху и снизу - удобно при плотной компоновке щита
• Усиленные винты (3 Нм) - снижают риск ослабления соединения при вибрации или тепловом расширении
• Цветной индикатор состояния контактов - позволяет отличить срабатывание по утечке от перегрузки
• Двойная рукоятка - визуально показывает, почему произошло отключение
• Защищённое маркировочное окно - легко подписывать линии, крышка не теряется
• Поддержка алюминиевых проводов - экономичнее при использовании старой проводки
• Возможность дополнительной комплектации - можно установить блоки управления, сигнализации или дистанционного отключения

Ограничения применения

DVA-6, АВДТ, RCBO не подходит для цепей постоянного тока. Не используйте его вне закрытого щита - степень защиты IP20 не защищает от влаги и пыли. Не рекомендуется применять для защиты мощных трёхфазных двигателей или оборудования с высоким уровнем естественной утечки (например, некоторые инверторы, сварочные аппараты). Также не следует использовать вместо основного автомата ввода - он работает как дополнительная защита на ответвлении. Температурный диапазон ограничен: ниже –25C возможны отказы механики, выше +50C - снижение срока службы.

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне
• Линия питания стиральной машины, бойлера, духового шкафа
• Электроснабжение насосов, вентиляторов, малых станков с пусковыми токами
• Освещение в помещениях с повышенной влажностью (бассейны, прачечные)
• Щитовые группы в административных зданиях, школах, больницах

Практические советы

• Проверьте посадочный диаметр кабеля - не более 16 мм2. Превышение может привести к перегреву и выходу из строя
• Не забудьте правильно подключить фазу и ноль: L - на вход фазы, N - на нейтраль. Обратное подключение нарушит работу индикатора
• При установке в щит с несколькими RCD - соблюдайте координацию: верхний автомат должен иметь больше времени срабатывания, чем нижние
• Тест-кнопку «T» проверяйте один раз в месяц - она имитирует утечку и проверяет работоспособность механизма
• Если устройство часто срабатывает - проверьте изоляцию проводов, состояние подключаемого оборудования и отсутствие параллельных заземлений
• Для длительной работы в пыльных средах (цеха, гаражи) дополнительно герметизируйте щит, хотя сам прибор IP20 - внутреннего монтажа
