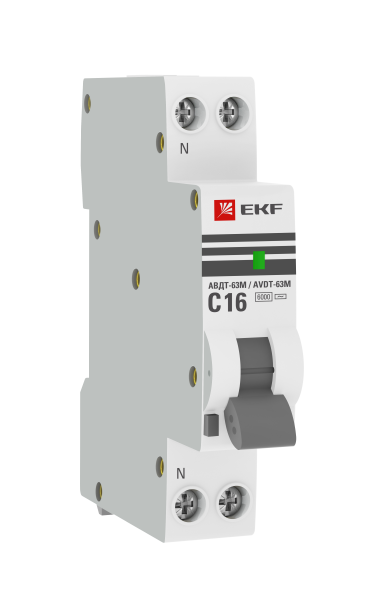

Автоматический выключатель дифференциального тока АВДТ-63M 1P+N (18мм) 16А 10мА характеристика C тип AС электронный 6кА PROXIMA - DA63M-16-10 EKF

Автоматический выключатель дифференциального тока АВДТ-63М EKF PROxima - это компактное устройство, объединяющее функции защиты от тока утечки и перегрузки/короткого замыкания в одном модуле. Подходит для установки в распределительных щитах жилых домов, офисов и промышленных объектов, обеспечивает безопасность людей и оборудования при повреждениях изоляции. Артикул da63m-16-10 соответствует модели с номиналом 16 А и чувствительностью 10 мА.

Назначение и область применения

АВДТ-63М EKF PROxima предназначен для защиты человека от поражения электрическим током при утечках на землю, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Устройство применяется в бытовых и промышленных сетях переменного тока 230 В, частотой 50 Гц. Особенно актуально использование в помещениях с повышенной влажностью - ванных комнатах, кухнях, подвалах, на производстве с электрооборудованием. Монтируется в щитовые шкафы вместо двух отдельных устройств: автомата и УЗО.

Технические характеристики

• Номинальный ток: 16 А - допустимый постоянный ток нагрузки без срабатывания
• Дифференциальный ток утечки: 10 мА - чувствительность к току утечки, при котором устройство отключается (защита от поражения током)
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (стандартный тип для бытовых сетей)
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (например, двигатели, насосы, светильники с ЭПРА)
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Количество полюсов: 1+N - однополюсный автомат с отключением нулевого проводника
• Номинальное напряжение: 230 В / Напряжение изоляции: 500 В / Импульсное напряжение: 6 кВ - гарантирует надёжную работу в условиях скачков напряжения
• Сечение проводника: 0–25 мм2 - совместим с медными и алюминиевыми проводами
• Ширина: 1 модуль - занимает минимальное место в щите
• Глубина монтажа: 45 мм - требует достаточного пространства внутри шкафа
• Рабочая температура: -40...+50 C - работает в холодных и жарких условиях
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку на цепь
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требуется установка в закрытый щит
• Потери мощности: 4,5 Вт - энергопотребление самого устройства при работе
• Норматив: ГОСТ Р 50345-2010 (МЭК 60898-2-2006)

Совместимость и монтаж

АВДТ-63М EKF PROxima монтируется на DIN-рейку 35 мм стандартной ширины. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 25 мм2 - как медные, так и алюминиевые. Обязательно соблюдение полярности: фаза подключается к входу L, ноль - к N. Устройство имеет механический рычаг включения/выключения, что позволяет вручную отключать цепь. Установка возможна в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода. Учитывайте глубину монтажа 45 мм - при компактных щитах проверьте наличие свободного места за рейкой.

Безопасность и стандарты

АВДТ-63М EKF PROxima соответствует требованиям ГОСТ Р 50345-2010 и международному стандарту IEC 60898-2. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения проводки. Категория перенапряжения 3 и степень загрязнения 3 позволяют использовать устройство в условиях промышленных помещений с пылью и влагой, при условии установки в защищённый щит. Блок защиты от перенапряжения встроен в электронный модуль - дополнительно защищает оборудование от импульсных выбросов, например, после ударов молнии или включения крупных потребителей.

Преимущества

• Компактность: заменяет два устройства (автомат + УЗО) в одном модуле, экономит место в щите
• Электронный тип УЗО: более точное срабатывание при слабых утечках, особенно при наличии импульсных помех
• Защита от перенапряжений: встроенный механизм снижает риск выхода из строя подключённой техники
• Поддержка алюминиевых проводов: удобно при реконструкции старых систем
• Длительная гарантия: 84 месяца - выше среднего уровня для аналогичных устройств

Ограничения применения

• Не предназначена для защиты цепей постоянного тока - только переменный ток 50 Гц
• IP20 не обеспечивает защиту от брызг и пыли - нельзя устанавливать вне щита или в сырых местах без корпуса
• Электронный тип УЗО требует питания от сети - при обрыве нуля или полном отключении питания устройство не будет работать (не сработает при утечке); для критически важных цепей лучше выбрать электромеханическое УЗО
• Не подходит для цепей с высоким уровнем гармоник (например, частотные преобразователи) - может давать ложные срабатывания

Примеры использования

• Щит квартиры: защита розеток в ванной комнате и кухне
• Производственный участок: питание станков с асинхронными двигателями (характеристика C)
• Офис: защита серверной группы, компьютеров и оргтехники
• Частный дом: автономная линия освещения и розеток первого этажа

Практические советы

• Перед монтажом проверьте целостность изоляции проводов - устройство сработает даже при малой утечке, и если проблема в старой проводке, оно будет часто отключаться
• Обязательно протестируйте кнопку “Т” сразу после установки - она имитирует утечку и проверяет работоспособность
• При использовании в щитах с ограниченным пространством учтите, что глубина монтажа составляет 45 мм - возможно, потребуется углубление или смещение других элементов
• Для цепей с длительными пусковыми токами (электродвигатели, компрессоры) характеристика C оптимальна - избегайте B-характеристики, которая может ложно срабатывать
• Если в вашей сети есть частотные преобразователи, светодиодные драйверы или ИБП - рассмотрите возможность перехода на УЗО типа A или B, поскольку этот вариант (тип AC) может не реагировать на импульсные утечки
