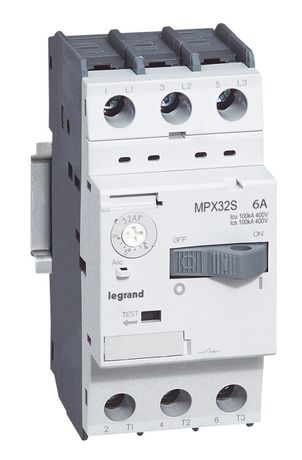

Автоматический выключатель для защиты электродвигателей MPX3 T32S 32A 15kA | 417315 Legrand

Автоматический выключатель для защиты электродвигателей MPX3 T32S 32A 15kA от Legrand предназначен для надёжной защиты трёхфазных двигателей от перегрузок, коротких замыканий и снижения напряжения. Устройство совмещает функции коммутации и защиты, что делает его ключевым элементом в системах управления промышленным оборудованием.

Назначение и область применения

Автоматический выключатель для защиты электродвигателей MPX3 T32S 32A 15kA используется исключительно для защиты электродвигателей переменного тока. Он обеспечивает безопасную коммутацию и аварийное отключение при перегрузках, коротких замыканиях и просадках напряжения. Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и других устройств с асинхронными двигателями класса AC-3.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальное напряжение: 220–690 В переменного тока — работает в сетях до 690 В между фазами;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Отключающая способность: 15 кА — способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Система расцепления: термомагнитная — тепловая защита от длительных перегрузок, магнитная — от внезапных КЗ;
• Номинальная мощность AC-3: 15 кВт — рассчитан на управление двигателями этой мощности при частых пусках;
• Диапазон регулировки срабатывания КЗ: 416 А — магнитный расцепитель сработает при токе выше этого значения;
• Частота: 50/60 Гц — совместим с сетями России и большинства стран мира;
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги — требует установки в закрытые шкафы;
• Тип присоединения: рамочная клемма — позволяет надёжно зажать кабели сечением 1–10 мм² без предварительной опрессовки;
• Встроенное оборудование: вспомогательный переключатель, вспомогательный выключатель, расцепители минимального и пониженного напряжения — обеспечивают сигналы состояния и защиту при авариях сети;
• Механическая износостойкость: 0,1 млн. циклов — срок службы при частых включениях/выключениях;
• Коммутационная износостойкость: 0,1 млн. циклов — устойчивость к нагрузкам при рабочих токах;
• Климатическое исполнение: УХЛ4 — допускает работу при температуре от −25°C до +40°C и повышенной влажности в помещениях;
• Способ монтажа: DIN-рейка 35 мм — стандартная установка в распределительных щитах.

Совместимость и монтаж

Автоматический выключатель для защиты электродвигателей MPX3 T32S 32A 15kA монтируется на DIN-рейку стандартного размера. Для подключения используются кабели сечением от 1 до 10 мм² — более толстые жилы не войдут в клеммы. Присоединение выполняется через рамочные клеммы: достаточно затянуть болты равномерно, чтобы избежать перегрева контактов. Устройство не требует внешних реле или дополнительных модулей благодаря встроенным расцепителям и контактам. Рычажковый орган управления удобен для ручного отключения и визуального контроля положения.

Безопасность и стандарты

Автоматический выключатель MPX3 T32S соответствует международным нормам IEC 60947-1, IEC 60947-2 и IEC 60947-4 — гарантирует соответствие требованиям безопасности, надёжности и тестирования для промышленных аппаратов. Защита от перегрева реализована через биметаллический элемент, а от КЗ — через электромагнитный расцепитель. Встроенные вспомогательные контакты позволяют подключать сигнализацию и системы автоматизации без внешних устройств.

Преимущества

• Интегрированные расцепители мин./пониж. напряжения — не нужны дополнительные устройства для защиты от “провала” сети;
• Встроенные вспомогательные контакты — упрощают схему управления и экономят место в щите;
• Высокая механическая и коммутационная износостойкость — долгий срок службы даже при частых пусках двигателя;
• Термомагнитная система расцепления — точная адаптация к особенностям пусковых токов электродвигателей;
• Совместимость с DIN-рейкой — легко заменяется и интегрируется в существующие решения.

Ограничения применения

• Не предназначена для защиты однофазных нагрузок — только трёхфазные двигатели;
• IP20 не допускает установку во влажных, пыльных или открытых местах — требуется герметичный шкаф;
• Максимальная мощность 15 кВт — не подходит для двигателей свыше этого значения;
• Фиксированный порог срабатывания КЗ (416 А) — нельзя настраивать, как в некоторых моделях с регулируемыми расцепителями;
• Не имеет встроенной защиты от обрыва фазы — требует дополнительных устройств, если это необходимо по нормам объекта.

Примеры использования

• Щит управления насосной станцией — защита трёхфазного насоса мощностью 11–15 кВт;
• Конвейерная линия на заводе — отключение при перегрузке или скачке напряжения;
• Вентиляционные установки с крупными вентиляторами — обеспечение бесперебойной работы и быстрого восстановления после сбоя;
• Гидравлические прессы и компрессоры — где важна защита от падения напряжения и своевременное отключение.

Практические советы

• Выбирая автоматический выключатель для защиты электродвигателей MPX3 T32S 32A 15kA, проверьте, что номинальный ток двигателя не превышает 32 А — иначе возможны ложные срабатывания;
• При монтаже используйте кабель сечением 4–6 мм² — это оптимально для 32 А и обеспечит хороший контакт в рамочных клеммах;
• Подключите вспомогательные контакты к контроллеру или сигнализации — получите удалённый статус “вкл/выкл” и аварийное отключение;
• Не забудьте про обязательную установку в закрытый шкаф — IP20 не защищает от внешней среды;
• Если двигатель часто запускается, убедитесь, что ваша сеть выдерживает пусковые токи — этот выключатель не сработает при кратковременных перегрузках, но может повредиться при частых КЗ.
