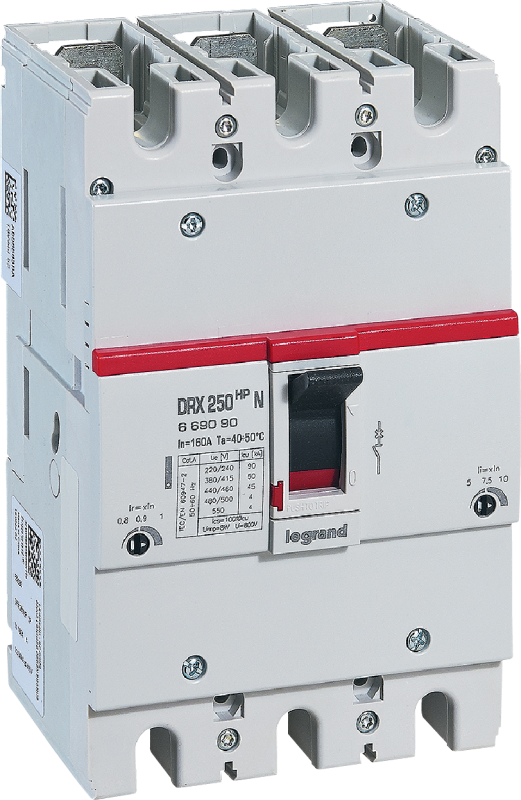

Автоматический выключатель DRX 250 HP TM Рег 3П 160A 25кА | 669010 Legrand

Автоматический выключатель DRX 250 HP TM Рег - трёхполюсное устройство на 160 А с регулируемой защитой от перегрузки и моторным приводом, предназначенное для надёжного отключения цепей в распределительных щитах. Бренд Legrand и артикул 669010 указывают на серию DRX, которая сочетает проверенную конструкцию с гибкостью настроек для промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель DRX 250 HP TM Рег используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в силовые шкафы, распределительные устройства (НКУ) и системы автоматизации. Применяется на предприятиях с мощными нагрузками: насосные станции, конвейеры, воздушные компрессоры, системы вентиляции. Особенно эффективен при модернизации старых щитов благодаря унифицированной глубине корпуса и совместимости с существующими решениями DRX.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальное напряжение: 220 В
• Отключающая способность: 25 кА
• Степень защиты: IP30 (защита от доступа пальцев и твердых предметов, но не от воды)
• Диапазон настройки защиты от перегрузки: 128–160 А (можно точно подобрать под реальную нагрузку)
• Краткосрочная задержка расцепителя: 800–1600 А (защита от кратковременных скачков тока, например, при запуске двигателей)
• Тип подключения: винтовые зажимы (удобны для многожильных и одножильных проводов)
• Тип управления: поворотная ручка (визуально понятное положение “Вкл/Выкл”)
• Монтаж: на DIN-рейку 35 мм
• Глубина корпуса: 86 мм (соответствует стандарту DRX 630, упрощает компоновку шкафа)
• Индикация: есть указатель расцепления и возможность установки внешнего индикатора отключения
• Переключающие контакты: 2 (для сигнализации состояния выключателя)
• Защита по минимальному напряжению: да (отключение при просадке напряжения ниже допустимого уровня)
• Моторный привод: да (возможность удалённого включения/выключения через исполнительное устройство)

Совместимость и монтаж

Автоматический выключатель DRX 250 HP TM Рег монтируется на стандартную DIN-рейку шириной 35 мм. Глубина 86 мм соответствует всей серии DRX, что позволяет использовать одинаковый тип крепления и планировки внутри шкафа - удобно при сборке крупных систем. Для подключения используйте провода сечением, соответствующим току 160 А (обычно 50–70 мм2, зависит от материала жилы и температурных условий). Винтовые зажимы обеспечивают надёжный контакт даже при частых вибрациях. Учитывайте наличие двух переключающих контактов - они позволяют подключить сигналы в систему контроля или АСУ ТП.

Безопасность и стандарты

Устройство соответствует международным требованиям безопасности для аппаратов категории ACB. Защита по минимальному напряжению исключает самопроизвольное включение после аварийного отключения. Индикатор расцепления показывает причину отключения - перегрузка или КЗ - снижая время диагностики. IP30 защищает от случайного прикосновения к токоведущим частям, но не предназначено для работы во влажных средах или на улице.

Преимущества

• Регулируемые уставки защиты от перегрузки - точная адаптация под конкретную нагрузку, минимизация ложных срабатываний
• Моторный привод - возможность дистанционного управления без открывания шкафа
• Единая глубина 86 мм - совместимость с другими аппаратами DRX, упрощает проектирование и обслуживание
• Указатель расцепления + возможность установки индикатора - быстрый визуальный анализ причины отказа
• Защита от недостаточного напряжения - предотвращает работу оборудования при некорректном питании

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги и пыли
• Номинальное напряжение 220 В ограничивает применение в сетях выше 440 В - требуется другой класс аппаратов
• Отключающая способность 25 кА - недостаточна для участков с очень высокими токами КЗ (например, рядом с трансформаторами >1 МВА); для таких мест нужен DRX с Icu=50 кА
• Не имеет встроенного дифференциального тока - для защиты от утечек требуется дополнительный УЗО

Примеры использования

• Щит питания главного двигателя конвейера на пищевом производстве - регулировка уставки под пусковой ток, моторный привод для дистанционного управления
• Шкаф управления насосной станцией - защита от просадки напряжения и индикация отключения для оператора
• Обновление старого НКУ - замена аналогов с сохранением места и глубины монтажа благодаря унифицированной конструкции DRX

Практические советы

• Настройку тока защиты от перегрузки выполняйте в диапазоне 128–160 А - выбирайте значение ближе к максимальному рабочему току нагрузки, но не выше 160 А
• Проверьте сечение кабелей перед подключением - для 160 А рекомендовано минимум 50 мм2 медного провода
• Если нужна сигнализация отключения в SCADA - используйте два переключающих контакта для передачи состояния “заперт” / “расцепился”
• Для дистанционного управления через моторный привод предусмотрите источник питания 24 В постоянного тока и контроллер
• Не устанавливайте в помещениях с повышенной влажностью или риском попадания воды - IP30 не обеспечивает герметичность
