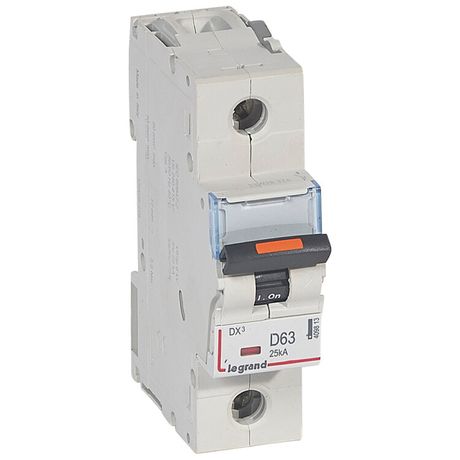

Выключатель автоматический однополюсный DX3 63А D 25кА (1,5 мод) | 409813 Legrand

Автоматический выключатель Legrand DX3 409813 - однополюсный коммутационный аппарат на 63 А, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство монтируется на DIN-рейку, имеет класс токоограничения 6 и характеристику срабатывания D, что делает его подходящим для нагрузок с высокими пусковыми токами.

Назначение и область применения

Автоматический выключатель Legrand DX3 409813 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в промышленных системах низкого напряжения - например, для защиты двигателей, насосов, конвейеров, сварочных аппаратов и другого оборудования с высокими пусковыми токами. Устройство обеспечивает надёжное отключение при аварийных ситуациях, предотвращая повреждение кабелей и оборудования.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 1
• Номинальное напряжение: 230 В (AC)
• Номинальная отключающая способность: 25 кА - способен безопасно отключать большие токи КЗ
• Характеристика срабатывания: D - подходит для нагрузок с длительными пусковыми токами (например, двигатели)
• Сечение подключаемых проводов: 1,5–50 мм2 - совместим с широким спектром кабелей
• Модульная ширина: 1,5 модуля - занимает мало места на DIN-рейке
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды; подходит только для внутренней установки
• Рабочая температура: от –25 до +70 C - работает в суровых условиях, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Номинальное напряжение изоляции: 500 В - обеспечивает безопасную работу при колебаниях напряжения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Стандарт: МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 409813 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - фиксатор расположен снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой, вставленной в специальное углубление. Глубина монтажа составляет 47 мм - учтите этот параметр при проектировании щита. Клеммы позволяют зажимать провода сечением от 1,5 до 50 мм2 - используйте наконечники при работе с многожильными проводами для лучшего контакта.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409813 соответствует стандарту МЭК 60947-2 и имеет класс токоограничения 6, что снижает энергию, передаваемую в цепь при КЗ. Устройство не предназначено для работы во взрывоопасных зонах. Его степень защиты IP20 исключает применение в сырых, пыльных или открытых местах - для этих условий требуются модели с более высокой защитой (IP65 и выше).

Преимущества

• Высокая отключающая способность (25 кА) - надёжно справляется с аварийными режимами даже в крупных промышленных объектах
• Характеристика D - идеально подходит для запуска мощных двигателей без ложных срабатываний
• Широкий диапазон рабочих температур - можно использовать в холодных цехах и на улице внутри щитов
• Простая и надёжная система фиксации на DIN-рейке - удобен для обслуживания и замены
• Поддержка большого сечения проводов - не требует переходников при подключении толстых кабелей

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц
• IP20 не допускает установку в условиях повышенной влажности, пыли или внешних воздействий - требуется герметичный щит
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для оперативного управления
• Категория перенапряжения 0 - не предназначен для защиты от грозовых перенапряжений; нужна дополнительная защита (грозоразрядник)

Примеры использования

• Защита асинхронных двигателей на производстве (конвейеры, компрессоры)
• Щитовые устройства в цехах с тяжёлым оборудованием
• Распределительные пункты на складских комплексах
• Системы освещения и вентиляции в неотапливаемых промышленных зданиях

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - не менее 1,5 мм2 и не более 50 мм2
• При использовании многожильных проводов обязательно примените наконечники - это повысит надёжность соединения
• Убедитесь, что щит имеет достаточную глубину (минимум 47 мм) и не перегревается - выключатель чувствителен к температуре окружающей среды
• Для защиты от перенапряжений (например, от ударов молнии) установите дополнительно разрядники или ограничители
• Не используйте выключатель в качестве рубильника - он не рассчитан на частые ручные коммутации
• При замене старого автомата убедитесь, что новый имеет ту же характеристику (D) и номинальный ток - иначе возможны ложные срабатывания или отказ защиты
