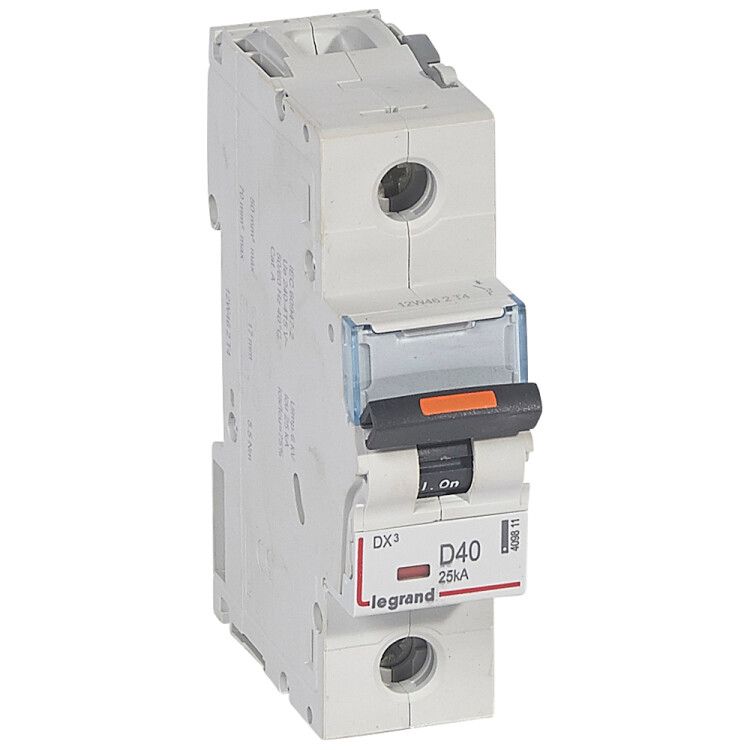

Выключатель автоматический однополюсный DX3 40А D 25кА (1,5 мод) | 409811 Legrand

Автоматический выключатель Legrand DX3 (артикул 409811) - однополюсный коммутационный аппарат с номинальным током 40 А и отключающей способностью 25 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство монтируется на DIN-рейку, имеет класс токоограничения 40 и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты силовых линий, оборудования на станках, конвейерах, щитах управления и распределительных устройствах. Подходит для постоянной работы в условиях повышенной нагрузки и частых включений.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 1
• Номинальное напряжение: 230 В (до 400 В между фазами)
• Номинальная отключающая способность: 25 кА
• Тип тока: переменный (AC), частота 50/60 Гц
• Характеристика срабатывания: D - для высоких пусковых токов (например, у двигателей, трансформаторов)
• Сечение подключаемых проводов: 1,5–50 мм2
• Модульная ширина: 1,5 модуля (стандартная ширина одного модуля - 17,5 мм)
• Глубина монтажа: 47 мм
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ
• Рабочая температура: от –25 C до +70 C
• Климатическое исполнение: УХЛ4 - для эксплуатации в помещениях с умеренным и холодным климатом, возможна запылённость
• Класс токоограничения: 40 - быстродействующий тип, снижающий энергию КЗ
• Степень загрязнения: 3 - допускает наличие проводящей пыли и временных конденсатов
• Категория перенапряжения: 0 - не предназначен для защиты от скачков напряжения
• Норматив: соответствует МЭК 60947-2

Совместимость и монтаж

Выключатель Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защелку на корпусе с рейкой и зафиксировать её до характерного щелчка. Для демонтажа - оттяните защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам: зажимается жила сечением от 1,5 до 50 мм2. Не используйте многожильные провода без наконечников - они могут ослабнуть со временем. Учитывайте глубину монтажа 47 мм при проектировании щита - устройство требует свободного места сзади.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международному стандарту МЭК 60947-2, что гарантирует надёжность срабатывания при перегрузках и КЗ. Класс токоограничения 40 обеспечивает быстрое гашение дуги, снижая риск повреждения оборудования. IP20 не защищает от воды и пыли - применение возможно только внутри закрытых щитов. Категория перенапряжения 0 указывает, что устройство не рассчитано на защиту от внешних импульсов (например, от молний); для этих целей требуется дополнительная защита.

Преимущества

• Высокая отключающая способность (25 кА) - подходит для мощных промышленных объектов
• Характеристика D - идеально для оборудования с высокими пусковыми токами (электромоторы, насосы, компрессоры)
• Широкий диапазон сечений проводов (1,5–50 мм2) - универсальность подключения
• Надёжная защелка на DIN-рейке - простой монтаж и сервисное обслуживание
• Работает при экстремальных температурах - от –25 C до +70 C
• Класс токоограничения 40 - минимизирует термические и электродинамические воздействия при КЗ

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP20 исключает использование во влажных, пыльных или открытых местах
• Не защищает от перенапряжений - требует установки дополнительных устройств (грозоразрядники, ограничители)
• Категория перенапряжения 0 - нельзя использовать в цепях с высокой вероятностью коммутационных перенапряжений без согласования с проектом
• Не рекомендован для частого ручного включения/выключения - предназначен для аварийного отключения, а не для оперативного управления
• Подходит только для AC-сетей - не работает в DC-системах

Примеры использования

• Защита двигателя 30 кВт на конвейере - благодаря характеристике D выключатель выдерживает пусковые токи без ложных срабатываний
• Щитовая группа питания станков с ЧПУ - надёжная защита от КЗ в условиях промышленной пыли
• Распределительный щит в цеху с температурными колебаниями - стабильная работа при –20 C зимой и +60 C летом
• Линии освещения и розеток в производственных помещениях - при условии соблюдения IP20 и отсутствия влаги

Практические советы

• Выбирая автомат Legrand DX3, проверьте соответствие сечения кабеля - слишком тонкий провод вызовет перегрев, слишком толстый - затруднит зажим в клемме
• Для многожильных проводов обязательно используйте наконечники (штыревые или трубчатые) - это предотвращает ослабление контакта
• Не устанавливайте выключатель рядом с источниками тепла (печи, нагреватели) - даже при рабочем диапазоне +70 C длительный перегрев сокращает срок службы
• При сборке щита учтите глубину 47 мм - недостаточно места сзади может помешать правильной фиксации
• Для защиты от перенапряжений добавьте УЗИП (устройство защиты от импульсных перенапряжений) перед этим автоматом
• Проверяйте состояние защелки после каждого демонтажа - деформированная защелка может не фиксироваться на рейке
