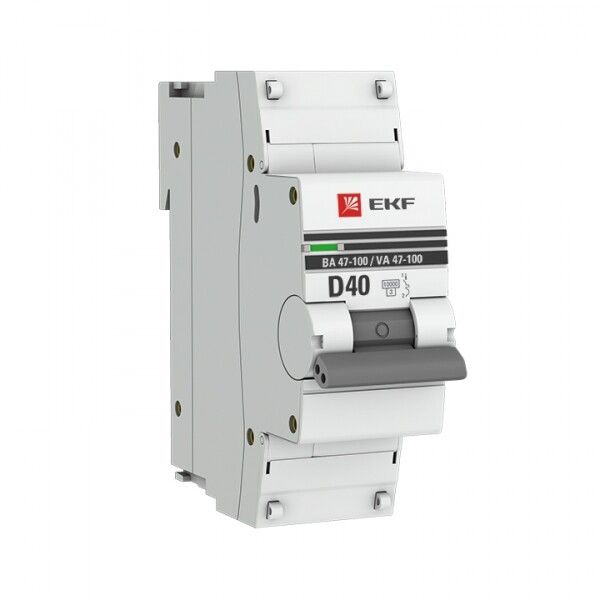

Автоматический выключатель ВА 47-100 1P 40А (D) 10kA EKF PROxima - mcb47100-1-40D-pro

Автоматический выключатель ВА 47-100 от EKF PROxima - однополюсный защитный аппарат на 40 А с характеристикой D, предназначенный для защиты цепей с высокими пусковыми токами в бытовых и промышленных системах. Устройство устанавливается на DIN-рейку и соответствует требованиям ГОСТ Р 50345-1-2010.

Назначение и область применения

Автоматический выключатель ВА 47-100 используется для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых домов, офисов, производственных помещений и объектов инфраструктуры. Особенно эффективен там, где подключены устройства с высокими пусковыми токами - например, двигатели насосов, компрессоры, сварочные аппараты, мощные светильники.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Номинальное напряжение: 230 В (до 400 В в трёхфазной сети)
• Количество полюсов: 1 - защищает одну фазную линию
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, что позволяет избежать ложных срабатываний при пуске оборудования
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Номинальное напряжение изоляции: 660 В - обеспечивает безопасную работу при повышенных напряжениях
• Поперечное сечение провода: 1–35 мм2 - совместим с медными проводниками этого сечения
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, повышает надёжность
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки
• Рабочая температура: от –10 C до +50 C - подходит для неотапливаемых помещений
• Модульная ширина: 1,5 модуля - занимает 27 мм на DIN-рейке
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Частота: 50 Гц - для сетей России и стран СНГ
• Тип напряжения: AC - работает только с переменным током
• Исполнение: стационарное - не предназначен для перемещения
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренный и холодный климат с возможностью работы в помещениях с повышенной влажностью

Совместимость и монтаж

Автоматический выключатель ВА 47-100 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на провода сечением от 1 до 35 мм2. Обязательно затягивать винты моментом, указанным в руководстве - недостаточно плотный контакт вызывает нагрев. Установка допускается только в закрытых щитах с уровнем загрязнения не выше 2. Совместим с другими устройствами серии ВА 47-100 от EKF PROxima - можно собирать щиты с единым дизайном и характеристиками.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 50345-1-2010 (соответствует МЭК 60898-2-2006). Соответствует классу безопасности II - двойная изоляция. Номинальное импульсное напряжение 4 кВ обеспечивает устойчивость к скачкам напряжения, характерным для промышленных сетей. Категория перенапряжения III - подтверждает применение в распределительных щитах, а не только в оконечных точках.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно защищает даже при серьёзных авариях
• Характеристика D - исключает ложные отключения при запуске двигателей и другого энергоёмкого оборудования
• Класс токоограничения 3 - минимизирует термическое воздействие на проводку при КЗ
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях
• Поддержка дополнительной комплектации - возможно подключение AUX-контактов, расцепителей, сигнализаторов
• Длительная гарантия - 84 месяца, что говорит о высокой надёжности сборки

Ограничения применения

• Не предназначен для защиты цепей постоянного тока - только переменный ток 50 Гц
• IP20 не защищает от воды и пыли - нельзя использовать во влажных местах без корпуса
• Ограниченная глубина монтажа (45 мм) - требует проверки свободного объёма в щите
• Не рекомендован для цепей с очень частыми включениями/выключениями - не является аппаратом управления, только защиты
• Не подходит для защиты слаботочных цепей (например, Ethernet, CCTV) - только силовые 230 В

Примеры использования

• Защита линии питания промышленного компрессора в цеху
• Отключение группы освещения с галогенными лампами и дросселями
• Щитовая защита входа в квартиру с кондиционером и бойлером
• Распределительный щит на складе с насосами и вентиляторами
• Цепь питания сварочного аппарата в мастерской

Практические советы

• Выбирая автомат ВА 47-100, убедитесь, что нагрузка не превышает 40 А - лучше иметь запас 10–15%
• Проверьте сечение кабеля: для 40 А требуется минимум 6 мм2 меди, оптимально - 10 мм2
• При установке в щит с несколькими автоматами - располагайте ВА 47-100 рядом с аналогичными устройствами серии EKF PROxima для удобства обслуживания
• Не используйте этот автомат вместо УЗО - он не реагирует на ток утечки. Для защиты человека нужен отдельный дифференциальный аппарат
• Перед первым включением проверьте, правильно ли установлено устройство на рейке - не должно болтаться
• При замене старого автомата - сравните характеристики: если был тип C, а теперь D - учтите, что новый будет менее чувствителен к кратковременным перегрузкам
