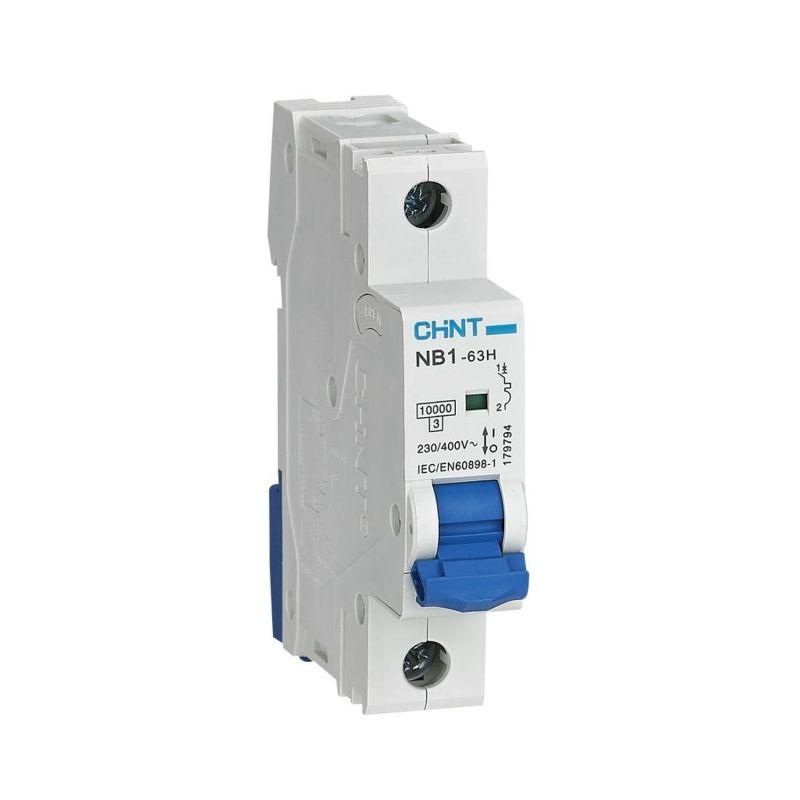

Выключатель автоматический однополюсный NB1-63H 1P 40A 10кА х-ка D (R) | 179805 CHINT

Автоматический выключатель CHINT NB1-63H с артикулом 179805 - это однополюсный модульный аппарат для защиты цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надежная защита нагрузок с высоким пусковым током.

Назначение и область применения

Выключатель CHINT NB1-63H предназначен для защиты электрических цепей переменного тока с номинальным напряжением до 230 В. Его характерная особенность - тип срабатывания D, что делает его идеальным для оборудования с большими пусковыми токами: насосы, компрессоры, сварочные аппараты, мощные двигатели и другие индуктивные нагрузки. Применяется в распределительных щитах, где важна селективность и устойчивость к кратковременным перегрузкам.

Технические характеристики

• Номинальный ток: 40 А
• Номинальное напряжение: 230 В AC
• Количество полюсов: 1
• Отключающая способность: 10 кА - способен безопасно отключить цепь при максимальном токе КЗ до 10 000 А
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, подходит для пусковых импульсов
• Напряжение изоляции: 500 В - обеспечивает безопасную работу при колебаниях напряжения
• Импульсное напряжение: 4 кВ - защищен от кратковременных скачков напряжения
• Модульная ширина: 1 модуль (18 мм) - совместим со стандартными DIN-рейками
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не от воды
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях
• Частота: 50/60 Гц - работает в сетях России и Европы
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри помещений
• Механическая износостойкость: 20 000 циклов включения/отключения
• Электрическая износостойкость: 10 000 циклов
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 25 мм2 (медные) или 16 мм2 (алюминиевые). Также возможна установка шин типа PIN и FORK. Выключатель CHINT NB1-63H имеет физическую совместимость с другими модулями серии NB1-63, что позволяет легко собирать щиты с различной конфигурацией. Устанавливается исключительно вертикально - горизонтальная установка запрещена.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Обладает классом токоограничения 3, что снижает тепловую и механическую нагрузку на провода и оборудование при КЗ. Индикатор положения контакта (зеленое окно = включен, красное = отключен) позволяет визуально определить состояние аппарата без вскрытия щита.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для промышленных и многоквартирных объектов
• Тип D обеспечивает отказ от ложных срабатываний при пуске двигателей
• Увеличенная механическая долговечность - 20 тысяч циклов
• Функциональная совместимость с дополнительными модулями (XF9, S9, V9)
• Яркий визуальный индикатор положения контактов

Ограничения применения

• Не предназначен для работы во влажных средах - степень защиты IP20 не защищает от брызг и влаги
• Не рекомендован для постоянных частых включений/отключений - используется для защиты, а не для управления
• Работает только в сети переменного тока - не подходит для DC
• Температурный диапазон ограничен: ниже -25C и выше +40C требуют специальных условий или другого исполнения
• Не применяется в системах с напряжением выше 230 В на один полюс - для 400 В нужен двухполюсный вариант

Примеры использования

• Защита цепи питания воздушного компрессора в мастерской
• Щитовая защита группы розеток для сварочного аппарата
• Автомат в распределительном щите многоэтажного дома для защиты лифтового насоса
• Цепь питания крупного конвейера на производстве

Практические советы

• Выбирая между характеристиками B, C и D - помните: D подходит только для нагрузок с высоким пуском; для освещения и бытовой техники лучше использовать C.
• Проверьте посадочный диаметр клеммы перед подключением - он соответствует стандартному 6,5 мм для медных кабелей до 25 мм2.
• Если планируете удаленную сигнализацию срабатывания - выбирайте модель с дополнительным контактом XF9J.
• Не используйте этот автомат для защиты цепей с емкостной нагрузкой (например, конденсаторные банки) - это вызовет преждевременный выход из строя.
• При сборке щита убедитесь, что все автоматы одной серии - так проще обслуживать и менять элементы.
