Выключатель автоматический трехполюсный DX3 20А D 25кА (4,5 мод) | 409834 Legrand

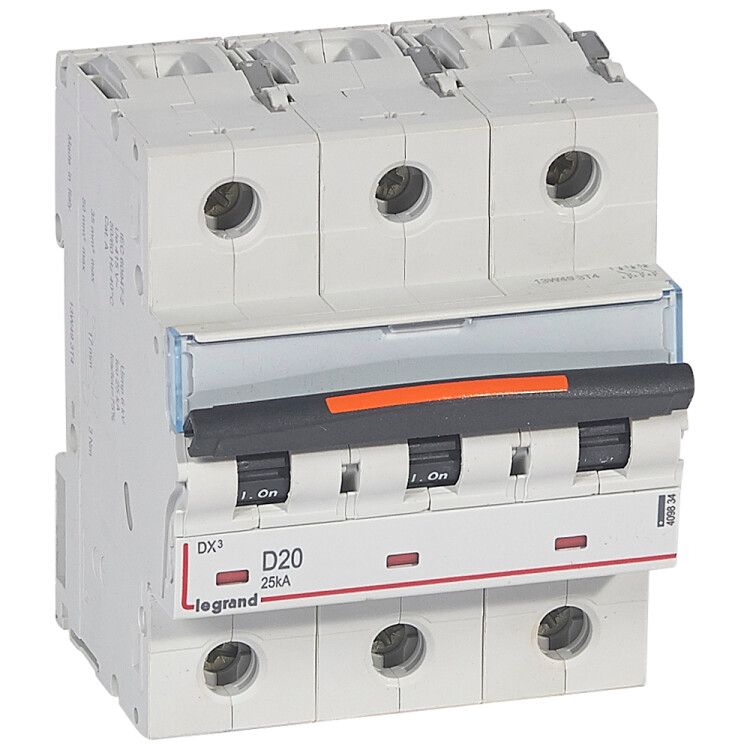

Автоматический выключатель Legrand DX3 409834 — трёхполюсный коммутационный аппарат с номинальным током 20 А и отключающей способностью 25 кА, предназначенный для защиты промышленных электросетей переменного тока на 400 В. Устройство устанавливается на DIN-рейку и соответствует требованиям МЭК 60947-2.

Назначение и область применения

Автоматический выключатель Legrand DX3 409834 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты двигателей, станков, конвейеров, распределительных щитов и другого оборудования, где требуется надёжная защита при высоких пусковых токах.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 — защищает все три фазы одновременно;
• Номинальное напряжение: 400 В — рабочее напряжение сети; изоляция рассчитана на 500 В;
• Отключающая способность: 25 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: D — подходит для нагрузок с высокими пусковыми токами (например, двигатели, трансформаторы);
• Род тока: переменный (AC), частота 50–60 Гц;
• Степень защиты: IP20 — защита от доступа пальцев и твёрдых предметов, но не от воды;
• Модульная ширина: 4,5 модуля — занимает 81 мм по ширине на DIN-рейке;
• Поперечное сечение подключаемых проводов: 1,5–50 мм² — совместим с медными жилами любого распространённого сечения;
• Рабочая температура: от –25 до +70 °C — работает в условиях холодных ангаров и нагреваемых помещений;
• Климатическое исполнение: УХЛ4 — предназначен для эксплуатации в помещениях с умеренным и холодным климатом, в том числе с повышенной влажностью;
• Номинальное импульсное выдерживаемое напряжение: 6 кВ — устойчив к кратковременным скачкам напряжения;
• Класс токоограничения: 20 — снижает величину тока КЗ за счёт быстрого расцепления;
• Глубина монтажа: 47 мм — требует минимального свободного пространства за рейкой;
• Нормативный документ: МЭК 60947-2 — соответствие международному стандарту на автоматические выключатели.

Совместимость и монтаж

Выключатель Legrand DX3 409834 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем опустить нижнюю часть до фиксации. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы — зажимаются медные жилы сечением от 1,5 до 50 мм². Не допускается использование многожильных проводов без наконечников. Устройство не имеет функции дистанционного управления или сигнализации — всё управление ручное.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409834 соответствует стандарту МЭК 60947-2 и классифицируется как устройство категории перенапряжения 0, что указывает на применение в пределах электроустановки, не подвергающейся внешним перенапряжениям. Степень загрязнения 3 означает, что устройство рассчитано на работу в условиях, где возможны проводящие загрязнения (пыль, влага, металлическая стружка). Это делает его подходящим для промышленных объектов, но не для открытых площадок или сырых мест без дополнительной защиты.

Преимущества

• Высокая отключающая способность (25 кА) обеспечивает надёжную защиту даже при серьёзных аварийных режимах;
• Характеристика D позволяет использовать выключатель с оборудованием, имеющим большие пусковые токи — без ложных срабатываний;
• Широкий диапазон сечений проводов (1,5–50 мм²) исключает необходимость переходников;
• Климатическое исполнение УХЛ4 и рабочий диапазон температур (-25…+70 °C) обеспечивают стабильную работу в сложных условиях;
• Класс токоограничения 20 снижает энергию, проходящую через цепь при КЗ, повышая безопасность всей системы.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах вне закрытых щитов — степень защиты IP20 не обеспечивает герметичность;
• Не подходит для цепей постоянного тока — только для переменного тока 50/60 Гц;
• Не имеет встроенной сигнализации или дистанционного управления — нельзя использовать в системах автоматизации без дополнительных модулей;
• Не рекомендуется для бытовых установок — характеризуется как промышленный продукт с избыточной мощностью для домашнего использования.

Примеры использования

• Защита трёхфазного асинхронного двигателя на производстве с пусковым током до 8×Iн;
• Щитовая защита линии питания конвейерной линии в пищевой промышленности;
• Распределительный щит на заводе с высокой плотностью оборудования и риском КЗ;
• Подключение насосных станций, компрессоров, сварочных аппаратов.

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 20 А — иначе возможны частые отключения;
• Для многожильных проводов используйте наконечники — это повысит надёжность соединения и предотвратит окисление;
• Проверьте глубину монтажа (47 мм): убедитесь, что за DIN-рейкой есть место для всех проводов и других устройств;
• Не устанавливайте выключатель рядом с источниками тепла выше +70 °C — это снизит срок службы;
• При использовании в условиях сильной запылённости — дополнительно поместите щит в герметичный корпус с фильтром.
