Выключатель автоматический трехполюсный DX3 25А D 50кА (4,5 мод) | 410215 Legrand

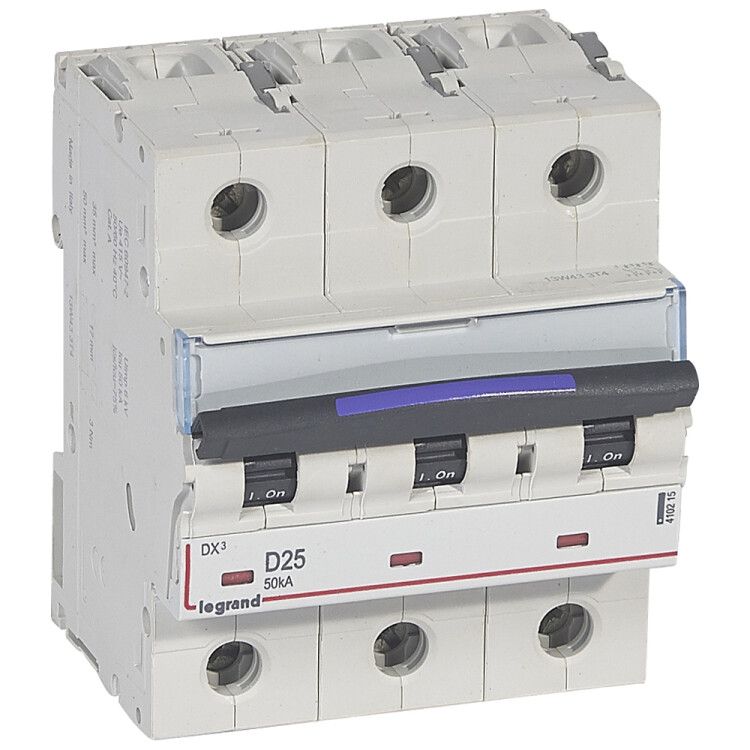

Автоматический выключатель Legrand DX3 410215 - трёхполюсное устройство на 25 А с характеристикой срабатывания D и отключающей способностью 50 кА, предназначенное для защиты цепей с высокими пусковыми токами. Устройство устанавливается на DIN-рейку и применяется как в бытовых, так и в промышленных системах.

Назначение и область применения

Автоматический выключатель Legrand DX3 410215 защищает электрические цепи от перегрузок и коротких замыканий. Его характерная особенность - тип срабатывания D, который позволяет выдерживать кратковременные пики тока до 10–20 номинальных значений. Это делает его идеальным для питания оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, сварочные аппараты, конвейеры и другие промышленные нагрузки. Также подходит для распределительных щитов в жилых домах, где есть мощные бытовые приборы.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 50 кА - способен безопасно прервать максимальный ток КЗ в условиях сложной сети
• Характеристика срабатывания: D - задержка срабатывания при кратковременных перегрузках, предпочтительна для индуктивных нагрузок
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения
• Поперечное сечение подключаемых проводов: 1,5 – 50 мм2 - совместим с широким спектром кабелей
• Модульная ширина: 4,5 модуля (стандартная для DIN-рейки)
• Глубина монтажа: 47 мм - требует достаточного места внутри щита
• Рабочий диапазон температур: от -25 C до +70 C - работает в холодных и жарких помещениях
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; предназначено для установки внутри закрытых щитов
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Степень загрязнения: 3 - допустимо использование в помещениях с повышенным уровнем пыли и проводящего мусора
• Класс токоограничения: 0 - не имеет активного токоограничения, но соответствует базовым требованиям МЭК
• Категория перенапряжения: 0 - не рекомендован для защиты оборудования от внешних грозовых импульсов

Совместимость и монтаж

Выключатель Legrand DX3 410215 монтируется на стандартную DIN-рейку типа TS35. Ширина 4,5 модуля занимает место аналогичное двум обычным однополюсным автоматам. Для подключения используются зажимы, рассчитанные на провода сечением от 1,5 до 50 мм2 - можно подключить как медные, так и алюминиевые жилы. Обеспечивается надёжный контакт даже при больших сечениях благодаря прочному зажимному механизму. Установка выполняется в щите с глубиной не менее 47 мм. Нельзя использовать в открытых или влажных местах - степень защиты IP20 исключает применение вне электрошкафа.

Безопасность и стандарты

Автомат Legrand DX3 410215 соответствует международному стандарту МЭК 60898-1, что гарантирует соответствие требованиям безопасности, надёжности и тестирования. Применяются проверенные технологии Legrand Euro, обеспечивающие долгую службу и точность срабатывания. Устройство прошло сертификацию на соответствие нормам для промышленного и бытового использования.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает безопасность даже в сетях с большими токами КЗ
• Характеристика D снижает риск ложных срабатываний при запуске двигателей
• Широкий диапазон сечений проводов (1,5–50 мм2) упрощает подключение без переходников
• Устойчивость к температурам от -25 C до +70 C позволяет использовать в неотапливаемых помещениях
• Совместимость со всеми стандартными DIN-рейками и корпусами Legrand

Ограничения применения

• Не предназначен для установки на открытом воздухе или во влажных помещениях - IP20 не защищает от воды и пыли
• Не обеспечивает защиту от грозовых перенапряжений - требуется дополнительная установка УЗИП
• Категория перенапряжения 0 означает, что он не рассчитан на работу в качестве основного устройства защиты от импульсных помех
• Не подходит для постоянной работы при токах выше 25 А - превышение вызывает перегрев и выход из строя
• Не используется в цепях постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Защита трехфазного двигателя насоса в системе водоснабжения
• Щитовая защита конвейерной ленты на заводе
• Подключение компрессора в мастерской или автосервисе
• Распределительный щит многоквартирного дома с мощными электроплитами и бойлерами
• Оборудование производственного участка с несколькими сварочными аппаратами

Практические советы

• При выборе автомата убедитесь, что расчетный ток нагрузки не превышает 25 А - лучше иметь запас в 10–15%
• Для подключения проводов сечением более 25 мм2 используйте наконечники - это повысит надёжность контакта
• Проверьте глубину вашего электрощита перед установкой - 47 мм - минимальный необходимый размер
• Если в щите много автоматов, учитывайте, что Legrand DX3 410215 занимает 4,5 модуля - планируйте расположение заранее
• Для повышения безопасности в промышленных условиях комбинируйте этот автомат с УЗО и УЗИП
• Не устанавливайте вблизи источников тепла - рабочая температура до +70 C, но длительная работа на верхней границе сокращает срок службы
