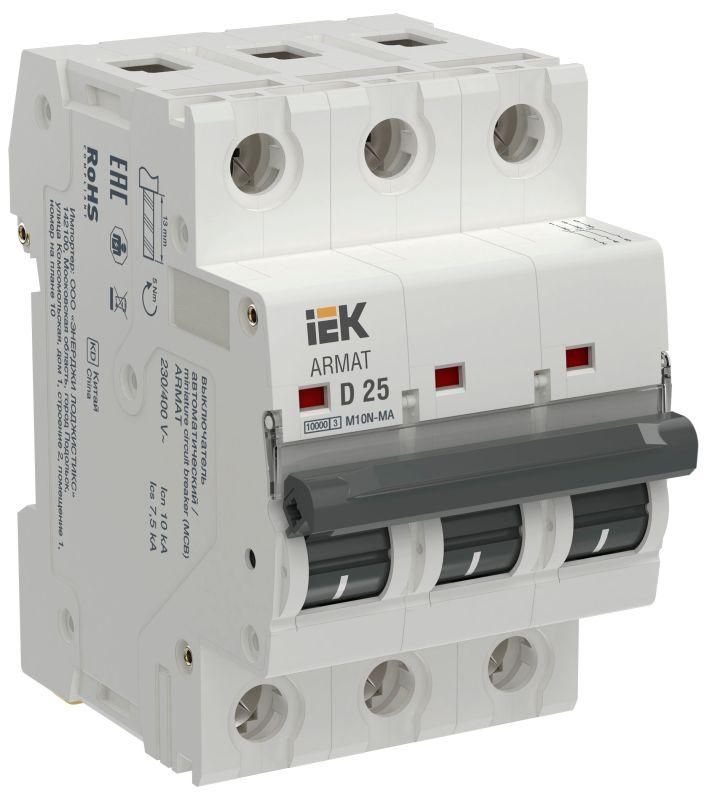

Выключатель автоматический модульный 3п D 25А M10N-MA без тепл. расцеп. ARMAT IEK AR-M10N-MA-3-D025

Автоматический выключатель модульный 3-полюсный D 25А M10N-MA без теплового расцепителя - устройство для защиты электрических цепей исключительно от короткого замыкания. Применяется там, где требуется быстрое отключение при высоких пусковых токах, особенно в системах аварийной вентиляции и пожаротушения. Бренд IEK, артикул ar-m10n-ma-3-d025.

Назначение и область применения

Автоматический выключатель модульный 3-полюсный D 25А M10N-MA без теплового расцепителя предназначен исключительно для защиты от короткого замыкания. Отсутствие теплового расцепителя означает, что он не реагирует на длительную перегрузку - только на внезапные скачки тока. Это делает его идеальным для оборудования с высокими пусковыми токами, таких как мощные насосы, вентиляторы, компрессоры и другие устройства, которые запускаются с большими нагрузками. Часто используется в системах аварийной вентиляции, пожаротушения, эскалаторах и других критически важных объектах, где надёжность при КЗ является главным требованием.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Характеристика срабатывания: D - срабатывает при токе 10–20 кратном от номинала, подходит для высоких пусковых токов;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC);
• Номинальная отключающая способность: 10 кА - способен безопасно отключить цепь даже при сверхтоке до 10 тысяч ампер;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения;
• Номинальное импульсное напряжение: 6 кВ - устойчив к кратковременным перенапряжениям, например, от ударов молнии;
• Монтаж: на DIN-рейку шириной 35 мм - совместим со стандартными щитами;
• Количество модулей: 3 - занимает 3 стандартных модуля (54 мм) в распределительном щите;
• Сечение провода: 1–25 мм2 - позволяет подключать медные жилы от тонких до толстых;
• Частота: 50 Гц - рассчитан на стандартную сетевую частоту в России и странах СНГ;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах;
• Рабочая температура: от –40 C до +70 C - работает в экстремальных условиях, в том числе в неотапливаемых помещениях;
• Степень загрязнения 2 - допустимо наличие неметаллической пыли и умеренной влажности, типично для помещений с нормальными условиями эксплуатации.

Совместимость и монтаж

Автоматический выключатель модульный 3-полюсный D 25А M10N-MA монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через зажимы на передней панели. Для надёжного контакта используйте провода сечением 1–25 мм2, плотно затягивайте винты моментом около 0,8–1,0 Нм. Обязательно проверьте соответствие фаз - L1, L2, L3 должны соответствовать входным контактам. Выключатель совместим с другими устройствами серии ARMAT, включая рубильники, УЗО и другую аппаратуру IEK.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC/EN 60947-2. Сертифицирован для работы в электроустановках до 1000 В переменного тока. Защита IP20 обеспечивает предотвращение случайного прикосновения к токоведущим частям, но не защищает от внешних воздействий - поэтому монтаж возможен только внутри закрытых щитов. Номинальная отключающая способность 10 кА соответствует классу K (высокая) по европейской классификации, что делает его подходящим для промышленных и общественных объектов.

Преимущества

• Отсутствие теплового расцепителя исключает ложные срабатывания при пуске мощного оборудования;
• Высокая отключающая способность (10 кА) обеспечивает безопасность даже при серьёзных КЗ;
• Широкий диапазон рабочих температур позволяет использовать в холодных и жарких помещениях;
• Простой и быстрый монтаж на DIN-рейку снижает время сборки щита;
• Совместимость с сериями ARMAT и продукцией IEK упрощает замену и расширение системы.

Ограничения применения

Автоматический выключатель модульный 3-полюсный D 25А M10N-MA нельзя применять в цепях, где есть риск длительной перегрузки - он не отключится при превышении тока выше 25 А, если это не короткое замыкание. Также не подходит для домашнего использования в обычных розеточных группах. Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и механических повреждений. Не рекомендуется использовать в местах с повышенной влажностью, химическими испарениями или осадками - для этих условий нужны устройства с более высокой степенью защиты.

Примеры использования

• Щит аварийной вентиляции в подземном паркинге - защита вентиляторов с высоким пусковым током;
• Пожарный насос в здании - отключение при КЗ без задержки, чтобы не сработать от перегрева при старте;
• Лифтовые механизмы - управление трёхфазным двигателем с высоким пуском;
• Промышленные конвейеры с двигателями 15–22 кВт - надёжная защита от пробоя изоляции;
• Системы пожаротушения с электромагнитными клапанами - гарантированное отключение при аварии.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша система имеет отдельную защиту от перегрузок - например, тепловое реле или моторный автомат;
• Не устанавливайте его вместо обычного автомата в квартире - он не спасёт от перегрузки розетки;
• При монтаже в щитах с большим количеством устройств следите за нагревом - хотя IP20 не защищает от пыли, перегрев всё равно может возникнуть при плохой вентиляции;
• Проверяйте посадочные размеры: 3 модуля = 54 мм, убедитесь, что в щите достаточно места;
• Для обслуживания - всегда отключайте питание, так как отсутствие тепловой защиты не значит отсутствие опасности;
• Замена: если нужна защита и от перегрузки - выбирайте аналог с характеристикой D, но с тепловым расцепителем, например, M10N-MB.
