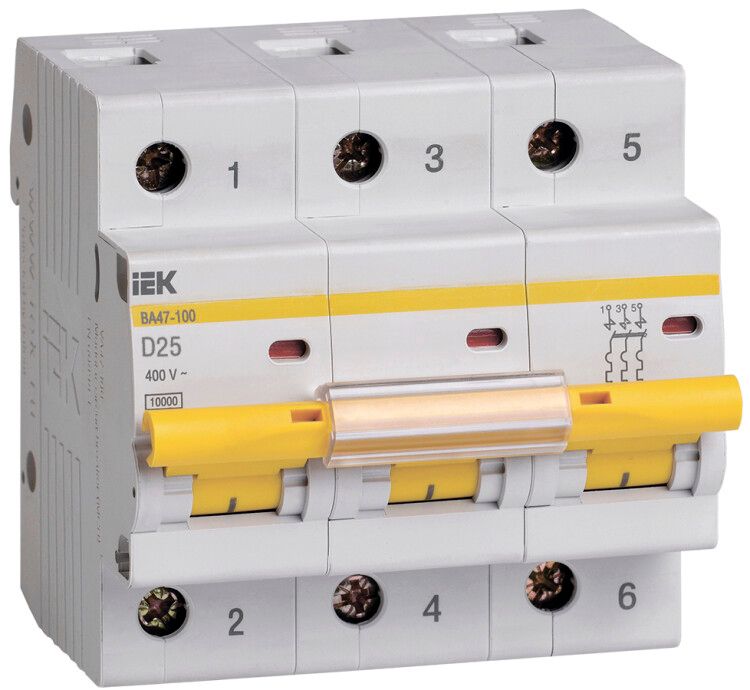

Выключатель автоматический трехполюсный ВА47-100 25А D 10кА KARAT | MVA40-3-025-D IEK

Автоматический выключатель ВА47-100 — трёхполюсный модульный аппарат с номинальным током 25 А и характеристикой D, предназначен для защиты цепей с высокими пусковыми токами. Бренд IEK, артикул mva40-3-025-d, обеспечивает надёжную работу в промышленных и бытовых условиях при температурах от -40°C до +50°C.

Назначение и область применения

Автоматический выключатель ВА47-100 защищает электрические цепи от перегрузок и коротких замыканий. Подходит для защиты оборудования с высокими пусковыми токами — например, двигателей, насосов, компрессоров, конвейеров, сварочных аппаратов. Применяется в вводно-распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: D — срабатывает при токах 10–20 кратном от номинала, подходит для нагрузок с высоким пусковым током
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Частота: 50 Гц
• Максимальное сечение кабеля: 25 мм²
• Ширина по модулям: 4,5 модуля (13,5 мм)
• Глубина монтажа: 74,3 мм
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 — работает в умеренном и холодном климате с повышенной влажностью
• Диапазон рабочих температур: от -40 °C до +50 °C
• Класс токоограничения: 3 — быстрое гашение дуги, снижает повреждение проводки при КЗ
• Срок службы: 15 лет
• Нормативы: ГОСТ Р 50345, ТУ 2000 АГИЕ.641.235.003

Совместимость и монтаж

Автоматический выключатель ВА47-100 монтируется на стандартную DIN-рейку 35 мм. Устройство имеет надёжную защёлку с двойным фиксированным положением — исключает случайное выпадение. Для подключения используются клеммы с насечками, обеспечивающие прочный контакт даже при многократных демонтажах. Максимальное сечение кабеля — 25 мм², что соответствует медному проводу до 25 А. Учитывайте глубину монтажа 74,3 мм при проектировании корпуса щита.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и сертифицирован по ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует быстрое отключение при КЗ, минимизируя риск возгорания. IP20 не предусматривает защиту от воды и пыли — не применяйте в сырых или запылённых местах без дополнительной герметизации щита.

Преимущества

• Двухступенчатая защита: тепловой расцепитель реагирует на длительные перегрузки, электромагнитный — на внезапные КЗ
• Индикатор положения контактов: наглядно показывает, включен ли автомат (зелёный = вкл, красный = выкл)
• Усиленные клеммы с насечками: снижают нагрев и предотвращают ослабление соединения
• Увеличенная рукоятка: удобнее в управлении, особенно в перчатках
• Высокая отключающая способность 10 кА: позволяет использовать как вводной автомат в щите
• Работает при экстремальных температурах: от -40°C до +50°C — подходит для неотапливаемых помещений

Ограничения применения

• Не предназначен для работы в условиях прямого попадания воды, пыли или агрессивных сред — из-за IP20 требуется установка внутри закрытого щита
• Не рекомендуется для защиты цепей с постоянными токами (DC) — только для переменного тока 50 Гц
• Характеристика D не подходит для чувствительной электроники (например, серверов, компьютеров) — лучше выбрать тип C
• Максимальное сечение кабеля 25 мм² — не допускается подключение проводов большего диаметра

Примеры использования

• Вводной автомат в этажном щите жилого дома
• Защита группы мощных станков на производстве
• Щит управления насосной станцией
• Распределительный щит на складе с конвейерами
• Оборудование с двигателями: вентиляторы, компрессоры, лебёдки

Практические советы

• Выбирая ВА47-100, проверьте соответствие номинального тока нагрузке — не превышайте 25 А на один полюс
• При монтаже затягивайте клеммы усилием 0,8–1,0 Н·м — недостаточно или слишком сильно затянутые контакты вызывают перегрев
• Для щитов в неотапливаемых помещениях убедитесь, что температура не опускается ниже -40°C
• Если нужна сигнализация состояния — используйте дополнительные контакты (например, AUX), совместимые с серией KARAT
• Не заменяйте этот автомат на менее мощный — 10 кА отключающей способности важны для безопасности всего щита
