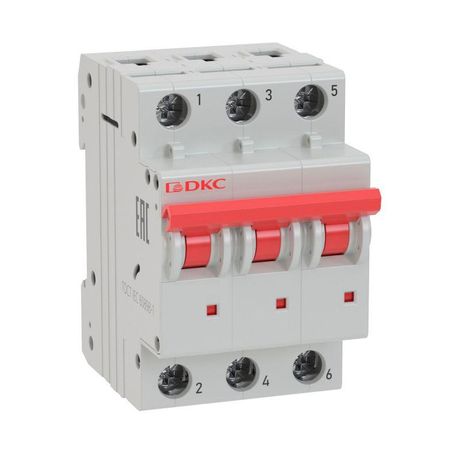

Выключатель автоматический трехполюсный YON MD63-3D25-10 10kA | DKC ДКС

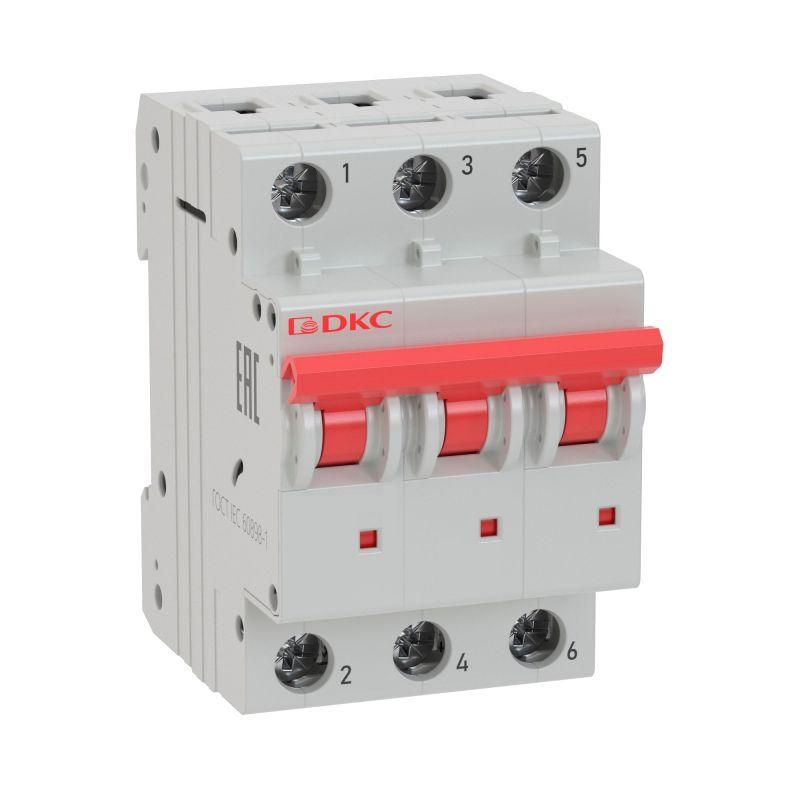

Автоматический выключатель DKC MD63-3D25-10 — трёхполюсный модульный аппарат с характеристикой D и номинальным током 25 А, предназначенный для защиты сетей до 400 В переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах промышленного и коммерческого оборудования.

Назначение и область применения

Выключатель DKC MD63-3D25-10 используется для защиты электрических цепей с высокими пусковыми токами — например, двигателей, насосов, компрессоров, конвейеров и сварочных аппаратов. Он обеспечивает надёжную работу в условиях частых кратковременных перегрузок, которые не являются аварийными, но требуют отключения при длительной перегрузке или коротком замыкании. Применяется в распределительных щитах, на производстве, в логистических комплексах и объектах ЖКХ.

Технические характеристики

• Номинальный ток: 25 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 10 кА
• Характеристика расцепления: D — позволяет выдерживать пусковые токи до 10–20 крат от номинала
• Частота: 50 Гц
• Степень защиты IP20 — защищён от доступа пальцев, но не от пыли и воды
• Класс токоограничения: 3 — быстрое гашение дуги при КЗ, снижающее тепловую нагрузку на провода
• Категория перенапряжения: IV — рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Поперечное сечение подключаемого провода: до 25 мм²
• Количество модулей: 3 (занимает 3 ширины стандартной DIN-рейки)
• Глубина монтажа: 75 мм
• Рабочая температура: от –60 °C до +40 °C
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• С коммутируемым нейтральным проводником: да — нейтраль также отключается при срабатывании
• Степень загрязнения: 3 — допустимо применение в помещениях с повышенной запылённостью

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает три модуля (54 мм по ширине). Для подключения используются винтовые зажимы, совместимые с медными проводами сечением до 25 мм². Выключатель DKC MD63-3D25-10 имеет возможность дополнительной комплектации: можно установить отдельно закупаемые вспомогательные контакты (для сигнализации состояния) и независимый расцепитель (для удалённого отключения). Оба элемента крепятся механически на переднюю часть автомата и не требуют перенастройки основного устройства.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают безопасность даже при скачках напряжения в сети. Конструкция исключает самопроизвольное включение после срабатывания — рычаг остаётся в положении “выкл” до ручного возврата. Коммутируемый нейтральный проводник повышает уровень безопасности при обслуживании — полностью отключает цепь.

Преимущества

• Высокая отключающая способность (10 кА) — подходит для сложных сетей с большими токами КЗ
• Характеристика D — идеально для оборудования с высокими пусковыми токами
• Поддержка коммутируемого нейтрали — безопаснее при ремонте
• Широкий диапазон рабочих температур — работает в холодных и жарких помещениях
• Возможность расширения функционала через внешние модули — экономичная адаптация под задачи
• Совместим со всеми типами DIN-реек и корпусами стандарта EN 61439

Ограничения применения

• Не предназначен для работы вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не рекомендован для цепей постоянного тока — только переменный ток 50 Гц
• Не следует использовать в средах с агрессивными химическими веществами — материал корпуса не устойчив к растворителям и кислотам
• Максимальное сечение провода — 25 мм²; более толстые провода потребуют переходников или другого аппарата
• Нельзя устанавливать вблизи источников открытого пламени или сильного нагрева — максимальная температура окружения +40 °C

Примеры использования

• Защита двигателя насоса в системе водоснабжения
• Отключение конвейера на пищевом производстве
• Щитовая защита группы мощных светильников с HID-лампами
• Вводной автомат в распределительном щите торгового центра
• Компрессор в системе воздушного давления

Практические советы

• При выборе автомата убедитесь, что сечение кабеля не превышает 25 мм² — иначе контакт будет греться
• Используйте дополнительные модули (вспомогательные контакты) для интеграции в системы управления — они позволяют получать сигнал о состоянии выключателя
• При монтаже соблюдайте глубину 75 мм — не забудьте про место для проводов и других устройств в щите
• Для цепей с частыми пусками (более 10 раз в час) проверяйте срок службы механизма — он ограничен количеством операций
• Проверяйте соответствие номинала автомата и кабеля — 25 А требует минимум 4 мм² меди, но лучше 6–10 мм² для долговечности
• MD63-3D25-10 от DKC совместим с другими изделиями серии MD63 — легко заменить или расширить систему без изменения щита
