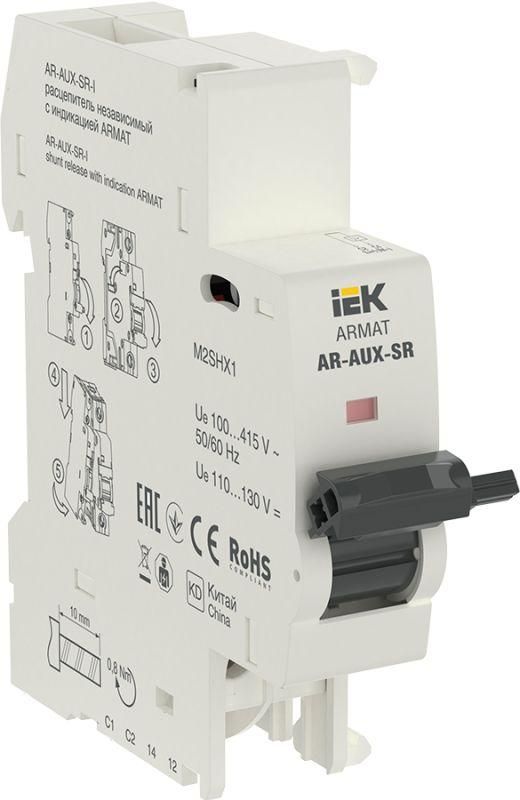

Расцепитель независимый AR-AUX-SR-I ARMAT 100…415В с индикатором IEK (ИЭК) AR-AUX-SR-100-415-I

Расцепитель независимый с индикатором AR-AUX-SR-I 100-415В от IEK предназначен для удалённого отключения автоматических выключателей серии ARMAT M06N и M10N. Устройство работает при переменном и постоянном напряжении, имеет индикацию состояния и рассчитан на длительную эксплуатацию в жестких условиях.

Назначение и область применения

AR-AUX-SR-I 100-415В используется для дистанционного отключения автомата через внешний сигнал - например, с кнопки, контроллера или системы безопасности. Это необходимо, когда требуется отключить питание без физического доступа к выключателю. Подходит для установки в щитах управления, на производстве, в системах аварийной остановки, на конвейерах, насосных станциях и других объектах, где важна безопасность и автоматизация процессов.

Технические характеристики

• Номинальное напряжение управления: 100–415 В (переменного и постоянного тока)
• Коммутируемый ток: до 6 А
• Количество контактов: один нормально открытый (NO)
• Габаритная ширина: 17,7 мм - совпадает со стандартным модульным шагом
• Диапазон рабочих температур: от –40 C до +70 C
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет корпуса: белый
• Климатическое исполнение: УХЛ4 - умеренные и холодные регионы с повышенной влажностью

Совместимость и монтаж

AR-AUX-SR-I 100-415В устанавливается непосредственно на автоматический выключатель серии ARMAT M06N и M10N. Монтаж осуществляется путём защёлкивания на DIN-рейку рядом с выключателем - устройство не требует дополнительных креплений. Контакты подключаются к цепи управления: замыкание цепи вызывает срабатывание расцепителя и отключение автомата. Индикатор на корпусе показывает текущее состояние - активирован или отключен.

Безопасность и стандарты

AR-AUX-SR-I 100-415В соответствует требованиям к надёжности и изоляции для оборудования класса IP20. Применяется в соответствии с ГОСТ Р 50030.2 и международными стандартами IEC 60947-5-1. Наличие индикатора позволяет оперативно определить положение расцепителя без тестирования цепи.

Преимущества

• Поддерживает работу как от AC, так и от DC - гибкость в проектировании цепей управления
• Минимальная ширина (17,7 мм) экономит место в щите
• Высокая долговечность - срок службы 15 лет снижает затраты на обслуживание
• Индикатор состояния исключает необходимость проверки мультиметром
• Универсальная установка - совместим с большинством автоматов ARMAT M06N/M10N

Ограничения применения

• Не применяется вне щита - степень защиты IP20 не допускает использование во влажных, запылённых или наружных помещениях
• Не предназначен для коммутации силовой нагрузки - максимальный ток 6 А ограничен только для цепей управления
• Требуется точное соответствие типу автомата: несовместим с другими сериями, кроме ARMAT M06N и M10N
• Не рекомендован для частой перегрузки по току - свыше 6 А возможен выход из строя контактной группы

Примеры использования

• Автоматическая остановка станка при сработавшем датчике давления
• Отключение питания участка цеха при пожарной сигнализации
• Дистанционное отключение вводного автомата с пульта управления
• Система “однокнопочного” экстренного отключения на конвейере

Практические советы

• Проверьте перед монтажом, что ваш автомат - именно M06N или M10N; другие модели не поддерживаются
• При использовании постоянного тока учтите полярность - хотя устройство универсальное, некорректное подключение может повлиять на индикацию
• Не закрывайте индикатор крышкой или материалом - он нужен для визуального контроля
• При работе в среде с высокими вибрациями используйте дополнительно термостойкий клей или хомутики для фиксации проводов
• Замена расцепителя AR-AUX-SR-I 100-415В выполняется без демонтажа автомата - достаточно отсоединить провода и снять старое устройство
