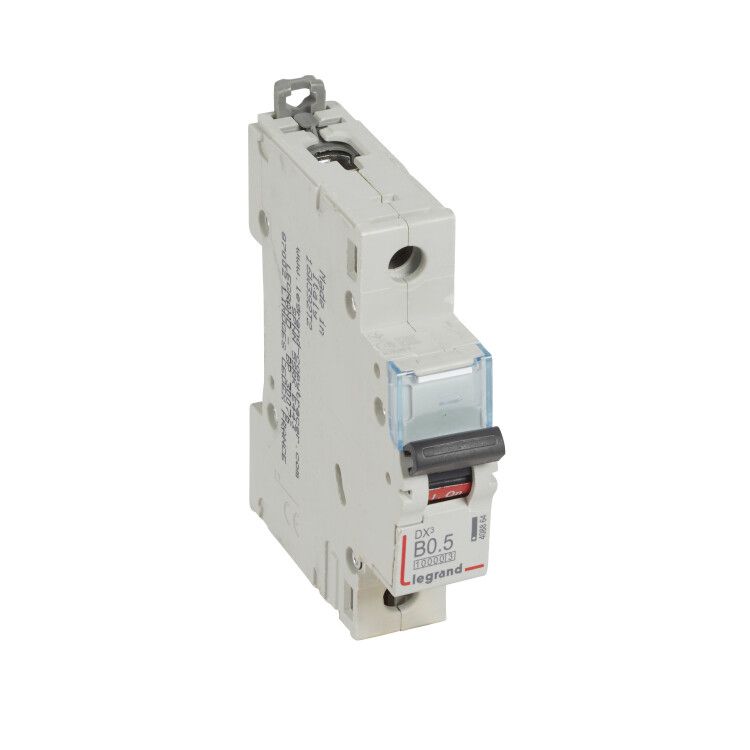

Выключатель автоматический модульный 1п B 0.5А 16кА DX3 10000 1мод. 230/400В Leg 408864 Legrand

Автоматический выключатель Legrand DX3 408864 - однополюсный коммутационный аппарат с номинальным током 0,5 А и отключающей способностью до 16 кА, предназначенный для защиты слаботочных цепей в промышленной электроустановке. Устройство монтируется на DIN-рейку и работает в условиях переменного тока 230–400 В, 50/60 Гц.

Назначение и область применения

Выключатель Legrand DX3 408864 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его основная задача - безопасно отключать питание при аварийных ситуациях, предотвращая повреждение оборудования и возгорание. Применяется в промышленных системах управления, контроллерами, маломощными устройствами автоматизации, сигнализацией, измерительными приборами и другими нагрузками с током до 0,5 А. Особенно актуален там, где требуется точная защита чувствительной электроники.

Технические характеристики

• Номинальный ток: 0,5 А - подходит для очень слабых нагрузок, например, схем управления или реле
• Количество полюсов: 1 - управляет одной фазой
• Номинальное напряжение: 230 В (до 400 В между фазами) - совместим с однофазными сетями
• Отключающая способность: 16 кА - способен выдерживать мощные КЗ в промышленных распределительных щитах
• Характеристика срабатывания: B - реагирует на умеренные перегрузки, идеально для электронных нагрузок без больших пусковых токов
• Способ монтажа: DIN-рейка (1 модуль) - стандартная установка в шкафах
• Поперечное сечение проводов: 1,5 – 35 мм2 - позволяет использовать широкий спектр кабелей
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочая температура: от -25C до +70C - подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при рабочих напряжениях
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц - универсальное применение в любых сетях
• Глубина монтажа: 44 мм - важно при проектировании габаритов щита

Совместимость и монтаж

Выключатель Legrand DX3 408864 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка - достаточно прижать корпус к рейке до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в её петлю. Подключение проводов выполняется через винтовые клеммы. Рекомендуется затягивать зажимы моментом 0,5–0,7 Нм - недостаточно плотный контакт вызывает нагрев, слишком сильный - риск повреждения клеммы. Убедитесь, что сечение провода соответствует заявленному диапазону (1,5–35 мм2): более тонкие жилы могут выпасть, а толстые - не войдут.

Безопасность и стандарты

Выключатель Legrand DX3 408864 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что подтверждает его соответствие требованиям безопасности для распределительных устройств низкого напряжения. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск возгорания. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - поэтому устройство обязательно должно находиться в закрытом щите.

Преимущества

• Высокая отключающая способность (16 кА) делает его подходящим даже для крупных промышленных объектов
• Характеристика B оптимальна для электронных устройств - не даёт ложных срабатываний при пуске
• Компактный формат (1 модуль) экономит место в щитах
• Широкий диапазон рабочих температур и климатическое исполнение УХЛ4 позволяют использовать в суровых условиях
• Поддержка проводов до 35 мм2 - удобно при подключении силовых кабелей к слаботочным цепям

Ограничения применения

• Не предназначен для постоянной работы при токе выше 0,5 А - возможны ложные отключения или выход из строя
• IP20 не допускает установку во влажных, запылённых или открытых помещениях
• Не подходит для цепей с постоянным током - только переменный ток 50/60 Гц
• Категория перенапряжения 0 означает, что он не предназначен для защиты от внешних импульсных перенапряжений (например, от ударов молнии); нужна дополнительная защита (SPD)
• Не имеет функции дистанционного управления или сигнализации - только ручное включение/отключение

Примеры использования

• Защита плат управления ЧПУ на станках
• Питание датчиков, реле, PLC-устройств в сборочных линиях
• Щиты автоматизации с множеством слаботочных контуров
• Контроль питания освещения в технологических зонах
• Распределительные щиты на заводах, где требуется точная защита микросхем и электроники

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша нагрузка действительно не превышает 0,5 А - даже кратковременная перегрузка может привести к отказу
• При использовании многожильных проводов используйте наконечники - они лучше фиксируются в клеммах и снижают риск окисления
• Не устанавливайте рядом с источниками тепла - температура вокруг устройства влияет на работу теплового расцепителя
• Проверьте глубину монтажа (44 мм) при планировании щита - особенно важно при компактной сборке
• Legrand DX3 408864 можно комбинировать с другими элементами серии DX3 - одинаковый дизайн и крепление упрощают обслуживание
