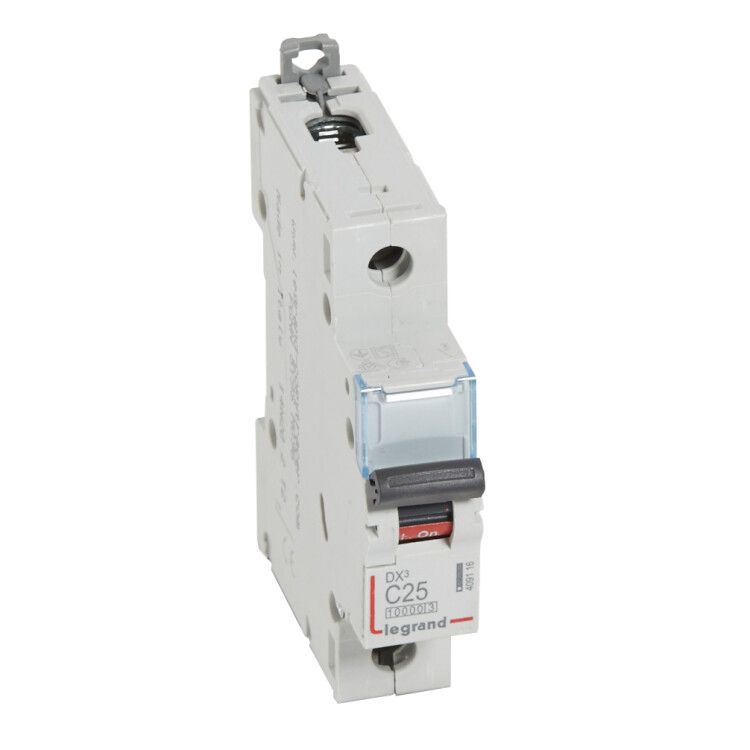

Автоматический выключатель DX 10000 - 16 кА тип характеристики C 1П 230/400 В~ 25 А 1 модуль 409116 Legrand

Автоматический выключатель модульный однополюсный 25А C 16кА 1 модуль 230/400В DX3 10000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель используется в промышленных установках, монтируется на DIN-рейку и совместим с проводами сечением от 1,5 до 35 мм2.

Назначение и область применения

Автоматический выключатель модульный однополюсный 25А C 16кА 1 модуль 230/400В DX3 10000 защищает однофазные цепи переменного тока от перегрузок и коротких замыканий. Он применяется в промышленных системах управления, на станках, конвейерах, щитах распределения электроэнергии и других объектах с высокой нагрузкой. Устройство подходит для постоянной работы в условиях повышенной влажности, запылённости и колебаний температуры.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: C - реагирует на токи в диапазоне 5–10 крат от номинала, подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение)
• Номинальная отключающая способность: 16 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 230 В (до 400 В между фазами в трёхфазной сети)
• Тип тока: AC - только переменный ток, частотой 50–60 Гц
• Сечение проводника: 1,5–35 мм2 - поддерживает медные и алюминиевые жилы
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этого значения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термические и электродинамические воздействия
• Ширина: 1 модуль (17,5 мм) - стандартный размер для монтажа на DIN-рейке
• Глубина монтажа: 44 мм - требует минимального свободного пространства внутри щита
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от –25 C до +70 C - работает в холодных и жарких помещениях
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата с возможностью эксплуатации в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на средний уровень пыли и конденсата, типичный для промышленных помещений
• Нормативы: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель модульный DX3 10000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - фиксация происходит за счёт пластиковой защёлки снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой через специальное углубление. Клеммы для подключения проводов расположены сверху и снизу - зажимаются винтами. Рекомендуется использовать наконечники для многожильных проводов. Автоматический выключатель модульный 25А C 16кА 1 модуль 230/400В DX3 10000 совместим со всеми продуктами серии DX3 от Legrand, включая дифференциальные автоматы, УЗО и другие модульные устройства.

Безопасность и стандарты

Автоматический выключатель DX3 10000 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания. Напряжение изоляции 500 В и импульсная прочность 4 кВ обеспечивают надёжную изоляцию даже при аварийных режимах. Устройство имеет сертификаты безопасности, подтверждающие соответствие требованиям ЕАЭС и РФ.

Преимущества

• Высокая отключающая способность (16 кА) - подходит для мощных промышленных сетей
• Компактный размер (1 модуль) - экономит место в распределительных щитах
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение
• Поддержка широкого диапазона сечений проводов - универсальность при подключении
• Работа при экстремальных температурах - стабильно функционирует в неотапливаемых цехах
• Совместимость с другими элементами серии DX3 - удобно собирать комплексные решения

Ограничения применения

• Не предназначен для постоянной работы в условиях с высокой влажностью, брызгами воды или пылевыми выбросами - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для защиты цепей с очень высокими пусковыми токами (например, крупные насосы, компрессоры) - характеристика C может давать ложные срабатывания; для них лучше выбрать D
• Не подходит для постоянного тока (DC) - только для переменного тока 50/60 Гц
• Не имеет встроенного УЗО - для защиты от утечек требуется отдельное устройство
• Не следует устанавливать в местах с температурой выше +70 C - возможен выход из строя механизма

Примеры использования

• Защита группового освещения в производственных цехах
• Коммутация и защита маломощных двигателей (конвейеры, вентиляторы)
• Щиты управления станков с ЧПУ
• Распределительные щиты на складских и логистических объектах
• Фидеры питания для контрольно-измерительных приборов

Практические советы

• Перед монтажом проверьте, чтобы сечение провода входило в диапазон 1,5–35 мм2 - слишком тонкий провод может перегреваться, слишком толстый - плохо зажиматься
• При использовании многожильных проводов обязательно используйте наконечники - это предотвращает ослабление контакта
• Не затягивайте клеммы чрезмерно - можно повредить внутренние детали
• При сборке щита учитывайте глубину монтажа (44 мм) - обеспечьте достаточный зазор для открывания крышки
• Для защиты от перенапряжений в промышленных сетях рекомендуется дополнительно установить Surge Protection Device (SPD)
• Автоматический выключатель модульный 25А C 16кА 1 модуль 230/400В DX3 10000 от Legrand - один из самых распространённых решений в промышленности, поэтому всегда есть в наличии и легко заменяем
