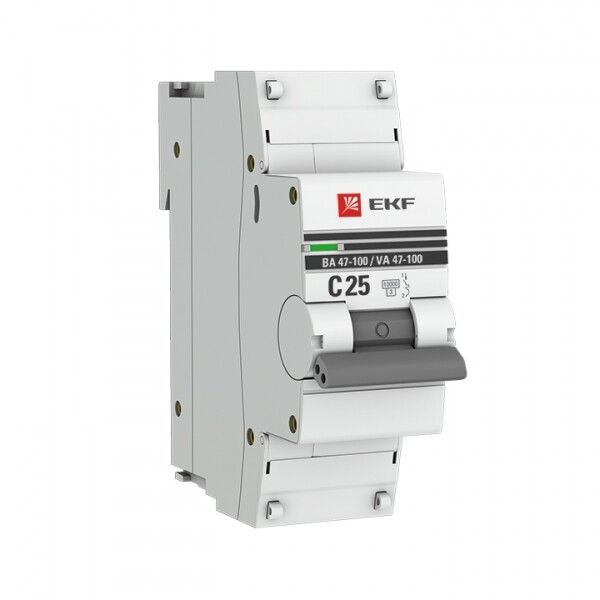

Автоматический выключатель ВА 47-100 1P 25А (C) 10kA EKF PROxima - mcb47100-1-25C-pro

Автоматический выключатель модульный однополюсный 25А C 10кА ВА 47-100 от EKF PROxima предназначен для защиты бытовых и промышленных электросетей от перегрузок и коротких замыканий. Этот выключатель устанавливается на DIN-рейку, совместим с стандартной квартирной и промышленной проводкой и соответствует требованиям ГОСТ Р50345-1-2010.

Назначение и область применения

Автоматический выключатель модульный однополюсный 25А C 10кА ВА 47-100 защищает однофазные цепи переменного тока с напряжением до 230 В и частотой 50 Гц. Он используется в распределительных щитках жилых домов, офисов, магазинов и производственных объектов. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер
• Номинальное напряжение: 230 В (до 400 В в трёхфазных системах)
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при высоких переходных напряжениях
• Тип расцепителя: электромагнитный + тепловой - обеспечивает защиту как от кратковременных перегрузок, так и от внезапных КЗ
• Сечение провода: 1–35 мм2 - позволяет подключать медные провода от тонких до мощных
• Модульная ширина: 1,5 М - занимает 1,5 стандартных модулей на DIN-рейке (22,5 мм)
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри щита
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочий диапазон температур: –10…+50 C - подходит для установки в неотапливаемых помещениях
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимума
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Частота: 50 Гц - только для сетей переменного тока

Совместимость и монтаж

Автоматический выключатель модульный однополюсный 25А C 10кА ВА 47-100 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используются зажимы с винтами, допускающие провода сечением от 1 до 35 мм2. Обязательно соблюдать порядок фазы и нуля - хотя он не влияет на функциональность, важно для безопасности и последующего обслуживания. Выключатель совместим с другими устройствами серии ВА 47-100 и может использоваться в составе сборок EKF PROxima.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р50345-1-2010 (соответствует международному МЭК 60898-2-2006). Соответствует классу перенапряжения III и степени загрязнения 2 - значит, может применяться в типичных условиях внутренней электропроводки. Номинальное импульсное выдерживаемое напряжение 4 кВ обеспечивает устойчивость к скачкам напряжения, возникающим при работе крупных потребителей или грозовых разрядах.

Преимущества

• Высокая надёжность благодаря двухступенчатому расцепителю (электромагнитный + тепловой)
• Быстрая реакция на КЗ благодаря классу токоограничения 3
• Широкий диапазон сечений проводов - удобство при монтаже
• Низкая глубина монтажа - экономия места в щите
• Долгий срок службы: гарантия 84 месяца (7 лет)
• Подтверждённая совместимость с продукцией EKF PROxima - легко формировать единые системы

Ограничения применения

• Не предназначена для защиты цепей постоянного тока - работает только с переменным током 50 Гц
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях без корпуса или в открытых щитах
• Не рекомендуется для нагрузок с очень высоким пусковым током (например, большие двигатели) - лучше выбрать характеристику D
• Ограничен рабочий температурный диапазон: ниже –10 C возможны отказы в работе
• Не подходит для многоквартирных домов с высокой плотностью потребления - при необходимости параллельного подключения нескольких автоматов проверьте суммарную нагрузку

Примеры использования

• Защита группы розеток в квартире (стиральная машина, холодильник, микроволновка)
• Щитовая защита освещения в офисном помещении
• Контроль питания насоса для водоснабжения в частном доме
• Распределительный щит на производстве для управления станком с двигателем до 3 кВт
• Дополнение в существующую сеть с уже установленными автоматами ВА 47-100

Практические советы

• Перед установкой убедитесь, что сечение кабеля соответствует номинальному току 25 А - для медного провода достаточно 2,5 мм2, но для долговечности предпочтительно 4 мм2
• При замене старого автомата сверьте характеристику - если ранее был B, а теперь C, учтите, что новый будет менее чувствителен к кратковременным перегрузкам
• Не забудьте про посадочный диаметр: ширина 1,5 модуля = 22,5 мм - планируйте место в щите заранее
• При монтаже в щит с несколькими автоматами оставляйте зазоры для теплоотвода - особенно при большой плотности установки
• Проверяйте маркировку на корпусе перед включением - убедитесь, что указан именно 25 А и характеристика C
• Автоматический выключатель модульный однополюсный 25А C 10кА ВА 47-100 от EKF PROxima - один из самых распространённых решений; если нужна более точная защита, рассмотрите аналоги с характеристикой B или D
