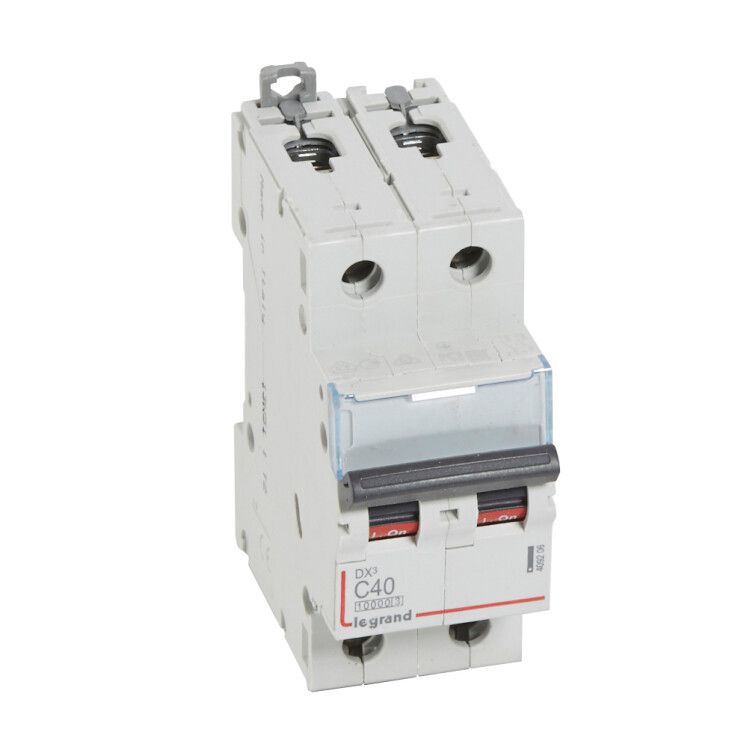

Выключатель автоматический модульный 2п C 40А 16кА DX3 10000 2мод. 230/400В Leg 409206 Legrand

Автоматический выключатель Legrand DX3 409206 - двухполюсный коммутационный аппарат с номинальным током 40 А и отключающей способностью до 16 кА, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Устройство устанавливается на DIN-рейку, рассчитано на работу в условиях повышенной влажности и широкого диапазона температур, соответствует международным стандартам безопасности.

Назначение и область применения

Автоматический выключатель Legrand DX3 409206 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения - например, для защиты силовых линий, двигателей, станков, конвейеров и распределительных щитов. Подходит для постоянного и периодического включения нагрузки, где требуется надежная аварийная отсечка.

Технические характеристики

• Номинальный ток: 40 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно
• Номинальное напряжение: 400 В (до 500 В изоляции) - работает в трёхфазных сетях 230/400 В
• Отключающая способность: 16 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для индуктивных нагрузок (электромоторы, трансформаторы); срабатывает при токе 5–10 крат от номинала
• Сечение проводников: 1,5 – 35 мм2 - совместим с медными жилами большинства промышленных кабелей
• Степень защиты: IP20 - предохраняет от прикосновений к токоведущим частям, но не защищён от пыли и воды
• Ширина: 2 модуля (18 мм) - занимает минимальное место на DIN-рейке
• Класс токоограничения: 3 - снижает энергию КЗ, уменьшая повреждения оборудования
• Рабочая температура: от -25C до +70C - подходит для холодных и жарких помещений
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения
• Климатическое исполнение: УХЛ4 - предназначен для работы в помещениях с умеренным и холодным климатом, возможна конденсация влаги
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа

Совместимость и монтаж

Выключатель Legrand DX3 409206 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - фиксация происходит двумя защёлками снизу. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые зажимы - затягивать необходимо равномерно, без перекоса. Не используйте провода меньше 1,5 мм2 и больше 35 мм2 - это нарушит контакт и увеличит риск нагрева.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 409206 соответствует требованиям МЭК 60898-1 и МЭК 60947-2. Соответствие этим стандартам гарантирует проверенную надёжность срабатывания, термическую стойкость и безопасность при работе в промышленных условиях. Категория перенапряжения 0 указывает, что устройство не предназначено для защиты от грозовых импульсов - для этих целей необходимы дополнительные устройства (например, разрядники).

Преимущества

• Высокая отключающая способность (16 кА) - обеспечивает защиту даже при серьёзных авариях
• Класс токоограничения 3 - минимизирует энергии КЗ, продлевая срок службы подключенного оборудования
• Устойчивость к широкому диапазону температур - надёжно работает в неотапливаемых цехах и на открытых площадках
• Фиксация на DIN-рейке с удобной защёлкой - ускоряет монтаж и обслуживание
• Поддержка больших сечений проводов - исключает необходимость переходников

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не рекомендуется для защиты осветительных цепей - характеристика C слишком чувствительна к пусковым токам ламп
• Не подходит для цепей постоянного тока - работает только с переменным током 50–60 Гц
• Не имеет функции дистанционного управления - управление только ручное
• Не следует использовать в местах с уровнем загрязнения выше 2 - высокая запылённость может вызвать пробой изоляции

Примеры использования

• Защита двигателя насоса мощностью 15 кВт в водоканале
• Коммутация и защита линии питания конвейера на пищевом производстве
• Распределительный щит в цехе с несколькими станками с ЧПУ
• Щитовая в неотапливаемом ангаре с температурой зимой до -20C

Практические советы

• Выбирая автомат Legrand DX3 409206, убедитесь, что ваша сеть действительно требует именно характеристику C - для освещения лучше подойдут B, для сварочных аппаратов - D
• При монтаже в плотно упакованном щите учтите глубину 44 мм - недостаточно места может помешать закрыванию крышки
• Проверьте соответствие сечения кабеля 1,5–35 мм2 - использование меньшего сечения приведёт к перегреву, большего - к плохому контакту
• Для многократных операций включения/выключения (например, тестирование) не превышайте частоту более 10 раз в час - это сокращает срок службы механизма
• При использовании в сырых помещениях (без внешней защиты) регулярно проверяйте состояние клемм - окисление может возникнуть даже при IP20
