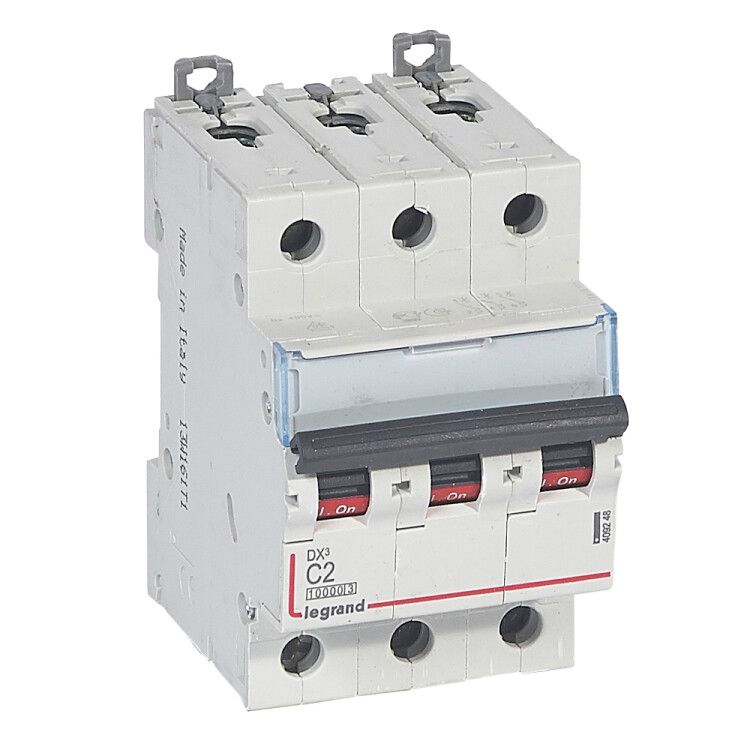

Выключатель автоматический модульный 3п C 2А 16кА DX3 10000 3мод. 400В Leg 409248 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409248 - трёхполюсный коммутационный аппарат на 2 А, предназначенный для защиты электрических цепей в промышленных установках переменного тока. Он сочетает надёжную отключающую способность до 16 кА, монтаж на DIN-рейку и устойчивость к широкому диапазону температур, что делает его универсальным решением для стационарной защиты оборудования.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его применяют в промышленных системах низкого напряжения - например, для защиты двигателей, станков, конвейеров, распределительных щитов и другого оборудования, работающего от сети 400 В.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальное напряжение: 400 В AC - рассчитан на работу в трёхфазных сетях
• Номинальная отключающая способность: 16 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, трансформаторы)
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку ширины 35 мм
• Количество модулей DIN: 3 - занимает три стандартных модуля на рейке
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями
• Поперечное сечение проводника: 1,5–35 мм2 - подходит для медных проводов этого сечения
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Рабочая температура: –25…+70 C - работает в холодных и жарких условиях, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ4 - предназначен для умеренного и холодного климата, в закрытых помещениях
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая энергию пробоя
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 409248 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка - достаточно вставить устройство в рейку до характерного щелчка. Чтобы снять, отведите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо равномерно, чтобы избежать перегрева. Сечение проводов - от 1,5 до 35 мм2; для меньших сечений рекомендуется использовать наконечники.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует стандартам МЭК 60898-1 и МЭК 60947-2, которые регламентируют безопасность, надёжность и параметры отключения. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения оборудования. Степень защиты IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от внешних воздействий - поэтому устройство следует устанавливать внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (16 кА) - подходит для мощных промышленных объектов
• Характеристика “C” - идеально балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске моторов
• Широкий диапазон рабочих температур - надёжно функционирует даже в неотапливаемых цехах
• Простой и быстрый монтаж на DIN-рейку - экономит время при сборке щитов
• Поддержка проводов до 35 мм2 - позволяет подключать крупные силовые кабели без переходников

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с постоянным током (DC) - рассчитан исключительно на переменный ток (AC)
• Не имеет возможности дистанционного управления или сигнализации - требует ручного включения/выключения
• Не рекомендован для защиты светодиодных светильников с высоким пусковым током - возможны ложные срабатывания
• Категория перенапряжения 0 - не предназначен для установки в местах с высокой вероятностью импульсных перенапряжений (например, рядом с источниками питания с выпрямителем)

Примеры использования

• Защита трёхфазного асинхронного двигателя мощностью до 1,5 кВт в цеху
• Щитовая защита группы станков на производстве
• Распределительный щит в логистическом комплексе с конвейерными линиями
• Коммутация и защита системы вентиляции с тремя вентиляторами

Практические советы

• При выборе автомата убедитесь, что номинальный ток (2 А) соответствует расчетному току нагрузки - лучше выбирать с запасом 10–20%
• Проверьте посадочный диаметр клемм - он должен подходить под используемые наконечники или провода
• Не допускайте перегрузки клемм: затягивайте винты с усилием, указанным в руководстве, чтобы избежать нагрева
• При использовании в условиях повышенной вибрации проверяйте плотность фиксации на DIN-рейке каждые 6 месяцев
• Для удобства обслуживания устанавливайте выключатель в зоне легкого доступа - особенно если требуется частое ручное отключение
• Legrand DX3 409248 можно комбинировать с другими элементами серии DX3 - например, с дополнительными контактами или блокировками, если они предусмотрены заказом
