Выключатель автоматический трехполюсный NB1-63H 3P 2A 10кА х-ка C (R) | 179869 CHINT

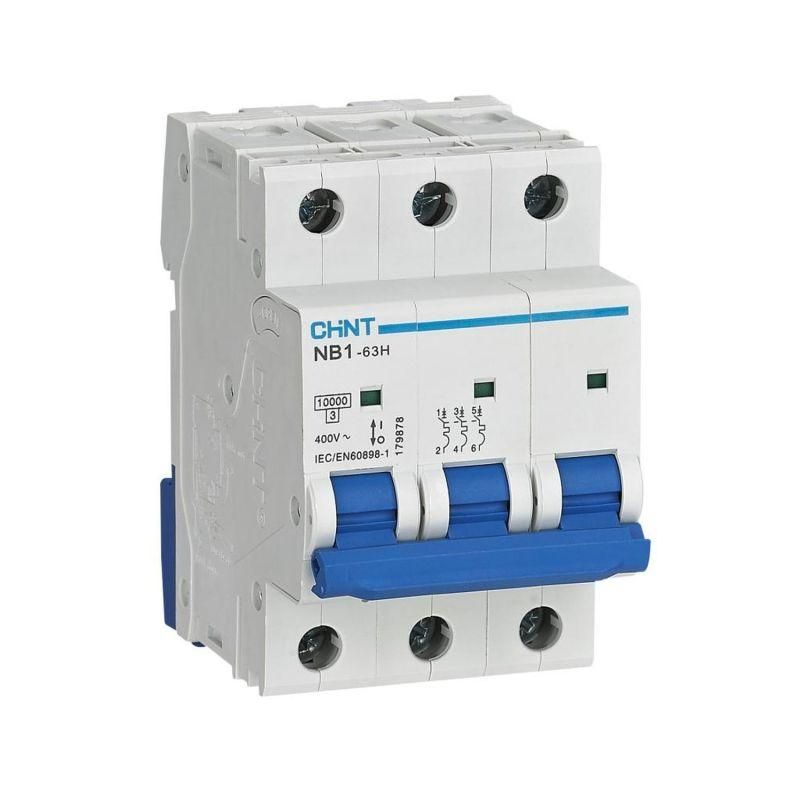

Автоматический выключатель CHINT NB1-63H с артикулом 179869 - трёхполюсный модульный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, коммерческих и промышленных объектов, где требуется надёжная защита нагрузки с номинальным током 2 А.

Назначение и область применения

Выключатель CHINT NB1-63H предназначен для защиты электропроводки и оборудования от повреждений при перегрузках и коротких замыканиях. Применяется в распределительных щитах, где используется переменный ток 400 В, 50/60 Гц. Подходит для групповой защиты бытовых приборов, маломощных станков, систем освещения, конвейеров и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Количество полюсов: 3 - защищает все три фазы одновременно
• Отключающая способность: 10 кА - способен безопасно отключить цепь при токе короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимален для нагрузок с умеренным пуском (например, двигатели, насосы)
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Импульсное напряжение: 4 кВ - устойчив к высоковольтным импульсам (например, от грозовых разрядов)
• Модульная ширина: 3 модуля (54 мм) - занимает три места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не герметичен
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях
• Степень загрязнения: 2 - рассчитан на нормальные условия без пылевых отложений и конденсата

Совместимость и монтаж

Выключатель CHINT NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Клеммы поддерживают соединения с наконечниками типов PIN и FORK. Устройство совместимо с другими модулями серии NB1-63H - можно собирать компактные щиты с различными комбинациями полюсов (1P, 2P, 3P, 4P). Индикатор положения контактов позволяет визуально определить, включен ли выключатель (рукоятка вверх - вкл, вниз - выкл).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Отнесён к категории применения A - обеспечивает координированную защиту в сочетании с предохранителями. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, что уменьшает риск повреждения оборудования. Механическая износостойкость - 20 000 циклов включения/выключения; электрическая - 10 000 циклов при номинальной нагрузке.

Преимущества

• Универсальная характеристика C - хорошо балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске двигателей
• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже в условиях слабой сети или на удалении от трансформаторной подстанции
• Фиксированный индикатор положения контактов - удобен для диагностики без тестера
• Гибкость комплектации - возможна установка дополнительных модулей (XF9, S9, V9) для дистанционного управления и сигнализации
• Совместимость с продукцией CHINT - легко заменить или расширить щит без изменения дизайна

Ограничения применения

• Не применяется в средах с высокой запылённостью, влагой или химическими испарениями - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели) - для них лучше подходят характеристики D
• Не предназначен для частого ручного включения/отключения - не является рубильником
• Работает только в сетях переменного тока - не поддерживает постоянный ток
• Температурный диапазон ограничен - при температурах ниже -25C или выше +40C возможны сбои в работе

Примеры использования

• Защита трёхфазного конвейера мощностью до 1,5 кВт в цеху
• Щитовая защита группы розеток в офисе с компьютерами и оргтехникой
• Автоматическая защита системы вентиляции с трёхфазным вентилятором
• Распределительный щит многоквартирного дома для одной квартиры с трёхфазным вводом

Практические советы

• Выбирая автомат CHINT NB1-63H с током 2 А, убедитесь, что суммарная мощность подключённых устройств не превышает 0,8 кВт (при 400 В)
• При сборке щита используйте одинаковые серии - смешивание с другими брендами может нарушить координацию защиты
• Для контроля работы в труднодоступных местах добавьте вспомогательный контакт XF9 - он передаёт сигнал о состоянии автомата на внешнюю панель
• Проверяйте плотность затяжки клемм - недостаточно затянутые провода вызывают нагрев и выход из строя
• Если в помещении есть повышенная влажность (например, подвал), установите выключатель в закрытый корпус с классом защиты IP54+
