Выключатель автоматический трехполюсный DX3 16А MA 25кА (4,5 мод) | 409882 Legrand

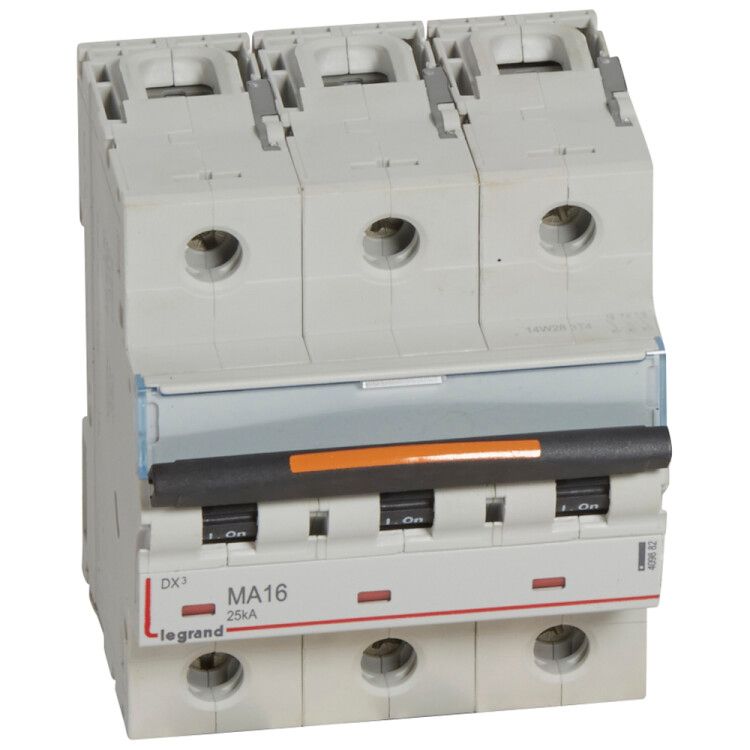

Автоматический выключатель Legrand DX3 с артикулом 409882 - трёхполюсный коммутационный аппарат на 16 А и 25 кА, предназначенный для защиты промышленных электросетей переменного тока. Устройство устанавливается на DIN-рейку, имеет компактную конструкцию и надёжное расцепление при перегрузках и коротких замыканиях.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей в условиях промышленной эксплуатации. Он выполняет три функции: включает и отключает нагрузку вручную, проводит ток при штатных режимах и автоматически отключает цепь при аварийных ситуациях - перегрузке или коротком замыкании. Подходит для защиты силовых цепей станков, конвейеров, освещения, систем вентиляции и другого оборудования в помещениях с повышенной запылённостью и колебаниями температур.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Номинальный ток: 16 А
• Количество полюсов: 3
• Номинальная отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Род тока: переменный (AC), частота 50–60 Гц
• Характеристика срабатывания: MA - магнитный расцепитель без тепловой защиты; реагирует только на сверхтоки, не чувствителен к длительным перегрузкам
• Класс токоограничения: 16 - высокая скорость отключения, снижающая энергию КЗ
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от –25 C до +70 C, допустимо применение в неотапливаемых помещениях
• Количество модулей DIN: 4.5 - занимает 4,5 стандартных модуля на рейке (≈ 81 мм шириной)
• Глубина монтажа: 47 мм - требует свободного пространства за щитом
• Поперечное сечение подключаемых проводов: 1,5–50 мм2 - совместим с медными жилами любого распространённого сечения
• Номинальное импульсное выдерживаемое напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Степень загрязнения: 3 - рассчитан на работу в средах с умеренной запылённостью и наличием проводящей пыли
• Категория перенапряжения: 0 - не предназначен для установки на входе питания, применяется внутри распределительных устройств

Совместимость и монтаж

Выключатель Legrand DX3 409882 монтируется на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка - достаточно вставить устройство в рейку до щелчка. Для демонтажа отведите защёлку отверткой, вставленной в её петлю. Подключение проводов - через винтовые клеммы. Обязательно затягивать зажимы моментом, соответствующим рекомендациям производителя, чтобы избежать нагрева и окисления контактов. Устройство не требует специальных инструментов для установки, но требует соблюдения правил электробезопасности при работе под напряжением.

Безопасность и стандарты

Выключатель Legrand DX3 соответствует международному стандарту МЭК 60947-2, который регламентирует требования к низковольтным выключателям. Сертифицирован для работы в промышленных условиях с классом загрязнения 3. Отключение происходит без образования открытой дуги благодаря внутренней камере гашения. Устройство не содержит опасных материалов согласно RoHS.

Преимущества

• Высокая отключающая способность (25 кА) обеспечивает надёжную защиту даже в мощных промышленных сетях
• Компактный формат (4,5 модуля) экономит место в распределительных щитах
• Широкий диапазон сечений проводов (1,5–50 мм2) исключает необходимость переходников
• Механизм с быстрым расцеплением повышает срок службы контактов
• Фиксация на DIN-рейке с защёлкой ускоряет монтаж и обслуживание

Ограничения применения

• Не подходит для защиты цепей с постоянными перегрузками - характер MA не реагирует на долговременные превышения тока выше 16 А
• IP20 не обеспечивает защиту от пыли и влаги - нельзя использовать во влажных, наружных или сильно запылённых местах без дополнительной герметизации щита
• Категория перенапряжения 0 - не предназначен для установки на вводе в здание или перед основным распределительным щитом
• Требуется минимум 47 мм глубины за щитом - не подходит для тонких или уже занятых шкафов

Примеры использования

• Защита двигателя насоса на 11 кВт в цеху
• Коммутация группы светильников на производственной площадке
• Отключение конвейерной линии при аварийной ситуации
• Распределение энергии в щите управления технологическим оборудованием

Практические советы

• Выбирая автомат Legrand DX3 409882, убедитесь, что ваша сеть не требует защиты от перегрузок - для этого нужна характеристика C, D или B, а не MA
• При подключении многожильных проводов используйте наконечники, чтобы избежать ослабления контакта
• Проверьте соответствие сечения кабеля и номинала автомата - при токе 16 А оптимально использовать медный кабель 2,5–4 мм2
• Не устанавливайте несколько автоматов вплотную без воздушного зазора - требуется минимальный интервал для теплоотвода
• При использовании в холодных помещениях проверяйте работоспособность устройства после длительного простоя - возможна временная потеря чувствительности при температуре ниже –20 C
