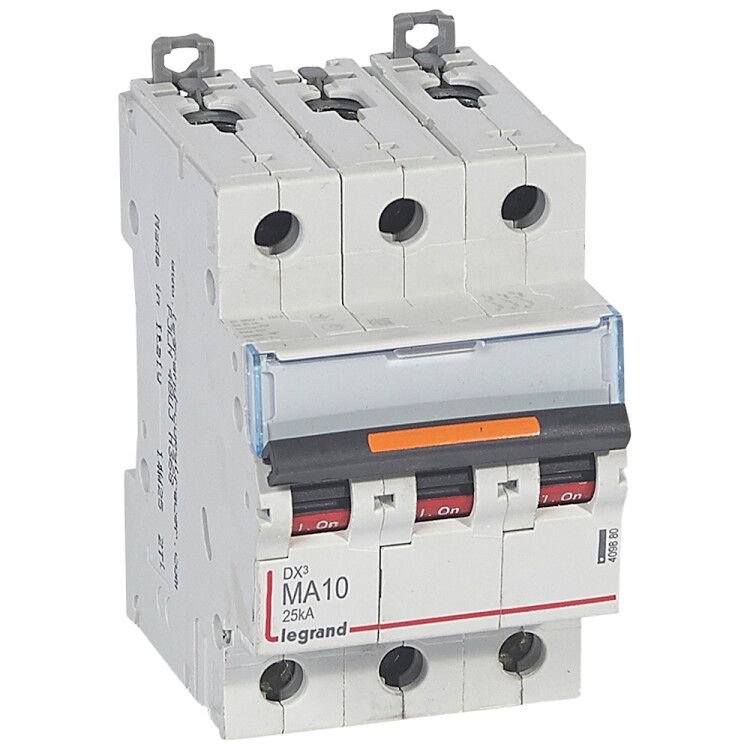

Выключатель автоматический модульный 3п MA 10А 25кА DX3 3мод. 400В Leg 409880 Legrand

Автоматический выключатель Legrand DX3 MA с артикулом 409880 - трёхполюсное устройство для защиты и коммутации электрических цепей в промышленных системах переменного тока. Он сочетает надёжную отключающую способность 25 кА, стационарное исполнение на DIN-рейке и работу в широком диапазоне температур, что делает его подходящим решением для жестких условий эксплуатации.

Назначение и область применения

Автоматический выключатель Legrand DX3 MA предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в промышленных установках с напряжением до 400 В переменного тока частотой 50–60 Гц. Устройство применяется для управления и аварийного отключения оборудования: станков, конвейеров, распределительных щитов, насосных групп и других мощных потребителей.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 25 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: MA - магнитный расцепитель с фиксированной отсечкой, без тепловой защиты; реагирует только на сверхтоки, не учитывает длительные перегрузки
• Номинальное напряжение: 400 В / изоляция: 500 В - рассчитан на использование в сетях до 400 В, с запасом по изоляции
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку типа TS35
• Количество модулей: 3 - занимает 3 ширины стандартного модуля (17,5 мм каждый)
• Род тока: AC - работает только с переменным током
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Поперечное сечение проводника: 1,5 – 35 мм2 - допустимый диапазон для подключения медных проводов
• Рабочая температура: от -25C до +70C - подходит для холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - предназначено для работы в условиях умеренного и холодного климата с возможностью повышенной влажности
• Класс токоограничения: 10 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на низковольтные выключатели

Совместимость и монтаж

Выключатель Legrand DX3 MA монтируется на стандартную DIN-рейку глубиной 44 мм. Для установки достаточно защёлкнуть его на рейке - фиксатор расположен снизу корпуса. Чтобы снять устройство, отведите защёлку отверткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: зажимают провода сечением от 1,5 до 35 мм2. Не используйте многожильные провода без наконечников - они могут ослабнуть со временем. Убедитесь, что клеммы затянуты моментом, указанным в руководстве производителя.

Безопасность и стандарты

Выключатель Legrand DX3 MA соответствует требованиям стандарта МЭК 60947-2 и имеет класс токоограничения 10, обеспечивающий минимальную энергию короткого замыкания. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - устройство следует устанавливать внутри закрытых щитов. Категория перенапряжения 0 означает, что он не предназначен для защиты от грозовых импульсов - для этого требуются дополнительные устройства (например, разрядники).

Ограничения применения

• Не подходит для защиты от длительных перегрузок - характер MA не содержит теплового расцепителя
• Не предназначен для установки вне закрытых щитов - IP20 не защищает от пыли и влаги
• Не работает с постоянным током (DC) - только переменный ток (AC)
• Не рекомендован для цепей с высокими пусковыми токами (например, крупные двигатели), если не предусмотрена координация с другими защитными элементами
• Не имеет возможности дистанционного управления или сигнализации - требуется дополнительная комплектация (не входит в базовую версию)

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на производственной линии
• Распределительный щит в цехе с несколькими станками, работающими от сети 380 В
• Щитовая в логистическом комплексе для отключения питания конвейерной системы
• Подключение группы освещения и вентиляторов в неотапливаемом ангаре при температуре ниже 0C

Практические советы

• Выбирайте этот выключатель только тогда, когда нужна защита исключительно от коротких замыканий, а перегрузки контролируются другим оборудованием (например, тепловыми реле)
• Проверьте соответствие сечения кабеля - слишком тонкий провод вызовет нагрев, слишком толстый - плохо войдёт в клемму
• При использовании в условиях сильной вибрации (станки, прессы) проверяйте затяжку клемм каждые 6 месяцев
• Не устанавливайте рядом с источниками тепла выше +70C - это сократит срок службы
• Для удобства обслуживания оставляйте минимум 5 см свободного пространства перед лицевой панелью
