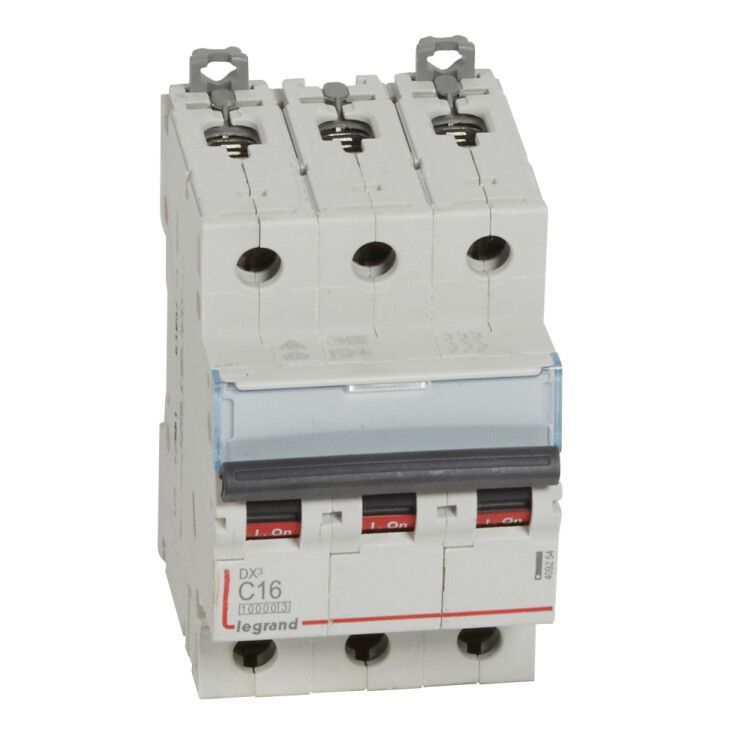

Выключатель автоматический модульный 3п C 16А 16кА DX3 10000 3мод. 400В Leg 409254 Legrand

Автоматический выключатель Legrand DX3 409254 — трёхполюсный коммутационный аппарат с номинальным током 16 А и отключающей способностью 16 кА, предназначенный для защиты промышленных электросетей переменного тока на 400 В. Устройство устанавливается на DIN-рейку и соответствует требованиям международных стандартов.

Назначение и область применения

Автоматический выключатель Legrand DX3 409254 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в промышленных системах низкого напряжения — например, для защиты двигателей, станков, конвейеров, распределительных щитов и другого оборудования. Подходит для постоянной работы в условиях повышенной нагрузки и частых включений.

Технические характеристики

• Номинальный ток: 16 А — максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Отключающая способность: 16 кА — способен безопасно отключить ток короткого замыкания до этой величины
• Характеристика срабатывания: C — оптимальна для нагрузок с высоким пусковым током (электромоторы, трансформаторы)
• Номинальное напряжение: 400 В AC — работает в трёхфазных сетях 380–400 В
• Частота: 50–60 Гц — совместим с сетями России и Европы
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к импульсным перенапряжениям
• Поперечное сечение проводника: 1,5–35 мм² — подходит для медных и алюминиевых жил
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Модульная ширина: 3 модуля (54 мм) — занимает 3 места на DIN-рейке
• Глубина монтажа: 44 мм — требует минимального свободного пространства в щите
• Рабочая температура: –25…+70 °C — работает в неотапливаемых помещениях и на улице (при защите от осадков)
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Класс токоограничения: 3 — быстро ограничивает энергию КЗ, снижая риск повреждения оборудования
• Степень загрязнения: 2 — предназначен для помещений с умеренным уровнем пыли и влаги
• Категория перенапряжения: 0 — не предназначен для установки на входе в здание, где есть высокий уровень переходных процессов

Совместимость и монтаж

Автоматический выключатель Legrand DX3 409254 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке — фиксация происходит за счёт пластиковой защёлки снизу корпуса. Для демонтажа отверткой оттягивают защёлку через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затяжка должна быть достаточной, чтобы исключить нагрев, но без перегрузки. Рекомендуется использовать наконечники для многожильных проводов сечением менее 4 мм².

Безопасность и стандарты

Выключатель Legrand DX3 409254 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это подтверждает соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что повышает безопасность всей системы. Устройство не имеет функции дифференциальной защиты — для защиты от утечек требуется отдельный УЗО.

Преимущества

• Высокая отключающая способность (16 кА) — подходит для мощных промышленных объектов
• Характеристика “C” — идеально сочетается с индуктивными нагрузками (двигатели, насосы)
• Надёжная фиксация на DIN-рейке — удобен для обслуживания и замены
• Широкий диапазон рабочих температур — может использоваться в неотапливаемых цехах
• Поддержка проводов до 35 мм² — позволяет подключать крупные силовые кабели без переходников
• Серия DX3 — часть проверенной линейки Legrand, известной стабильностью и долгим сроком службы

Ограничения применения

• Не предназначен для установки в местах с высокой запылённостью, влажностью или воздействием брызг — степень защиты IP20 не обеспечивает герметичность
• Не подходит для защиты цепей с частыми пусками свыше 10 раз в час — может сократить срок службы механизма
• Не имеет встроенной защиты от утечек тока — необходимо использовать с УЗО при наличии людей в зоне действия
• Категория перенапряжения 0 — нельзя устанавливать на вводе в здание или перед основными распределительными щитами, где ожидаются грозовые импульсы
• Не рекомендуется для использования в качестве главного рубильника — предназначен только для защиты ответвлений

Примеры использования

• Защита трёхфазного двигателя 11 кВт на конвейере
• Распределительный щит станционного участка с несколькими потребителями
• Щит управления технологической линией в пищевой промышленности
• Комплексная система питания насосной станции
• Оборудование с высоким пусковым током: компрессоры, вентиляторы, токарные станки

Практические советы

• При выборе автомата убедитесь, что номинальный ток соответствует расчетному току нагрузки + 20% запаса
• Для проводов сечением более 16 мм² используйте наконечники — это предотвращает ослабление контакта
• Не устанавливайте Legrand DX3 409254 рядом с источниками тепла — перегрев снижает точность срабатывания
• Проверьте глубину монтажа (44 мм) — убедитесь, что в щите хватает места для всех устройств
• Если планируете использование в сыром месте — выбирайте модели с IP44 или выше; этот вариант — только для сухих помещений
• При замене старого автомата — сравнивайте характеристики: тип “C”, 16 кА, 3 полюса — именно эти параметры обеспечивают совместимость с существующей системой
