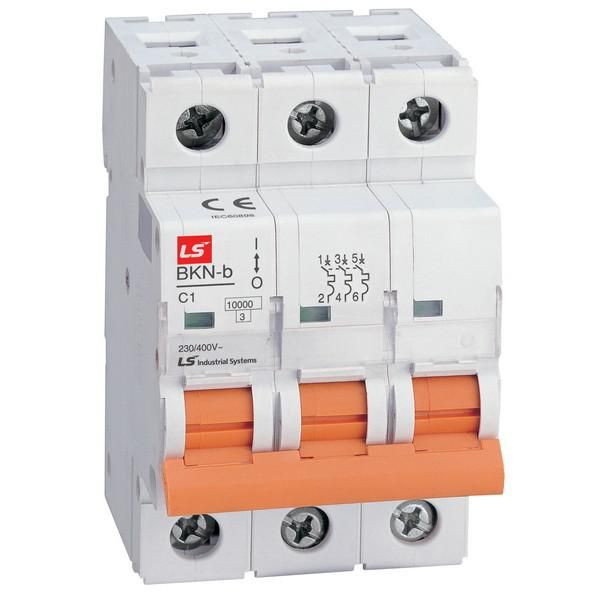

Автоматический выключатель BKN-b 3P C16A | 061302208B Lsis

Автоматический выключатель 3-полюсный C 16А 10кА BKN-b - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в щитах жилых, коммерческих и промышленных объектов. Бренд LS Electric, артикул 061302208b.

Назначение и область применения

Автоматический выключатель 3-полюсный C 16А 10кА BKN-b защищает трёхфазные сети переменного тока от повреждений, вызванных длительной перегрузкой или аварийным коротким замыканием. Применяется в распределительных щитах для защиты оборудования: насосов, компрессоров, конвейеров, систем вентиляции и других трёхфазных нагрузок мощностью до 10–11 кВт при напряжении 400 В.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно;
• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает автомат без срабатывания;
• Характеристика расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средним пусковым током (электродвигатели, освещение);
• Отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/400 В;
• Род тока: переменный (AC) - не предназначен для постоянного тока;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Ширина: 17,8 модуля - занимает почти 18 стандартных мест на DIN-рейке (1 модуль = 17,5 мм);
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить провода до этого сечения;
• Глубина монтажа: 50 мм - требуется свободное пространство за щитом;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается только внутри закрытых щитов;
• Диапазон температур: от –5C до +40C - не рекомендуется для холодных помещений без отопления или нагреваемых зон;
• Коммутационная износостойкость: 8000 циклов - количество операций включения/выключения, которые выдержит механизм без потери надёжности;
• Исполнение: стационарное - не предназначен для перемещения или частого демонтажа;
• Способ монтажа: DIN-рейка - совместим со всеми стандартными рейками шириной 35 мм;
• Тип расцепителя: электромагнитный и тепловой - обеспечивает двойную защиту: быстрое отключение при КЗ и медленное при перегрузке.

Совместимость и монтаж

Автоматический выключатель 3-полюсный C 16А 10кА BKN-b устанавливается на стандартную DIN-рейку типа TS35. Для правильного монтажа необходимо:

• Обеспечить доступ к контактам сверху и снизу - вход и выход должны быть легко доступны для подключения;
• Учесть глубину монтажа 50 мм - место за щитом должно быть свободным;
• Подключать кабель сечением до 25 мм2 - использовать наконечники НШВИ при необходимости для лучшего контакта;
• Не допускать перекоса при защёлкивании на рейке - проверьте плотность фиксации;
• Проверить соответствие фаз - все три полюса должны быть подключены к соответствующим проводникам L1, L2, L3.

Безопасность и стандарты

Автоматический выключатель 3-полюсный C 16А 10кА BKN-b соответствует международному стандарту IEC 60947-2. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Отвечает требованиям безопасности по классу защиты IP20 - исключает случайное прикосновение к токоведущим частям при установленном корпусе щита.

Преимущества

• Двухступенчатая защита - сочетание теплового и электромагнитного расцепителей обеспечивает точное реагирование как на долгую перегрузку, так и на внезапное КЗ;
• Высокая отключающая способность (10 кА) - гарантирует безопасность даже при серьёзных авариях в распределительных сетях;
• Стандартная ширина и монтаж на DIN-рейку - совместим с большинством современных щитов;
• Износостойкость 8000 циклов - долгий срок службы при регулярном использовании;
• Производитель LS Electric - известный бренд с высокими требованиями к качеству сборки и материалам.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не предохраняет от влаги и пыли;
• Не подходит для температур ниже –5C - возможны отказы механизма при холоде;
• Не используется в цепях постоянного тока - только переменный ток 50 Гц;
• Не рекомендован для нагрузок с очень высоким пусковым током (например, крупные двигатели >15 кВт) - характеристика C может не успеть сработать при длительном пуске;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного воздушного компрессора на заводе;
• Щитовая защита группы светильников в торговом центре;
• Автомат в распределительном щите офисного здания для питания кондиционера;
• Защита насосной станции в системе водоснабжения;
• Контроль питания конвейерной линии на пищевом производстве.

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (16 А) соответствует расчетной нагрузке - лучше иметь запас 10–20%, чтобы избежать ложных срабатываний;
• При подключении кабелей сечением более 16 мм2 используйте наконечники - это снижает риск перегрева контактов;
• Не устанавливайте рядом с источниками тепла - превышение температуры выше +40C может привести к преждевременному срабатыванию;
• При замене старого автомата - проверьте, что новый имеет ту же характеристику (C) и отключающую способность (10 кА);
• После монтажа протестируйте работу кнопкой “T” (тест) - она имитирует срабатывание расцепителя;
• Для комплексной защиты трёхфазной системы всегда комбинируйте этот автомат с УЗО или дифавтоматом, если есть риск поражения током.
