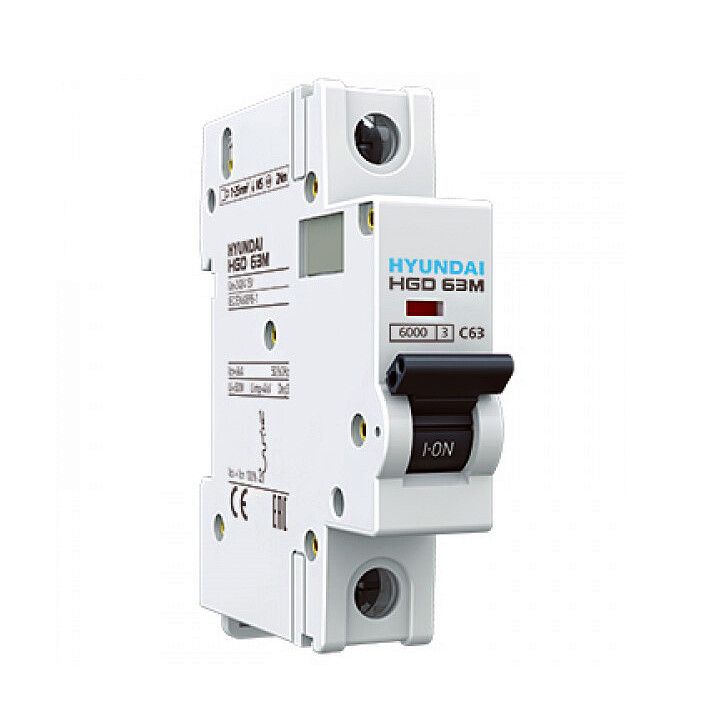

Автоматический выключатель HGD63-M 1PMBS0000C 00016 1 полюс, 16А, ток к.з. 6kA, хар-ка B (STANDARD) - 13.04.000856 HYUNDAI

Автоматический выключатель модульный 1 полюс 16А 6кА характеристика B от Элком и HYUNDAI (артикул 13.04.000856) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и легкопромышленных сетях. Устройство устанавливается на DIN-рейку и подходит для частного жилья, офисов и малых производств.

Назначение и область применения

Автоматический выключатель модульный 1 полюс 16А 6кА характеристика B защищает однополюсные цепи переменного тока до 240–415 В. Он срабатывает при длительной перегрузке или внезапном скачке тока, предотвращая перегрев проводов и повреждение оборудования. Подходит для защиты освещения, розеточных групп, бытовой техники и небольших приборов мощностью до 3,5 кВт при 230 В.

Технические характеристики

• Тип: автоматический выключатель, однополюсный
• Номинальный ток: 16 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Номинальное напряжение: 240 / 415 В - работает в однофазных (240 В) и трёхфазных (415 В) сетях
• Отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на токи в диапазоне 3–5 × Iн (16 А), что делает её подходящей для нагрузок с невысокими пусковыми токами, таких как освещение и электроника
• Монтаж: на DIN-рейку шириной 35 мм, занимает 1 модуль

Совместимость и монтаж

Автоматический выключатель модульный 1 полюс 16А 6кА характеристика B совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Клеммы рассчитаны на медные провода сечением от 0,5 до 2,5 мм2. Для надёжного контакта перед затяжкой рекомендуется зачистить изоляцию на 8–10 мм и проверить плотность фиксации после установки.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60898-1 и ГОСТ Р 50345. Конструкция обеспечивает механическую и тепловую устойчивость при аварийных режимах. Наличие визуального индикатора положения («ON/OFF») позволяет легко определить состояние автомата без тестирования.

Преимущества

• Компактный размер - занимает всего один модуль, экономит место в распределительном щите
• Стабильная работа при колебаниях температуры и влажности
• Индикатор состояния упрощает диагностику
• Подходящая характеристика B для чувствительных нагрузок - меньше ложных срабатываний при запуске LED-освещения или зарядных устройств

Ограничения применения

Не применяется для цепей с высокими пусковыми токами - например, двигателей, компрессоров, сварочного оборудования. Характеристика B не предназначена для таких нагрузок - лучше выбрать тип C или D. Также не используется в цепях постоянного тока. Не следует использовать в качестве основного рубильника - он не рассчитан на частые ручные коммутации.

Примеры использования

• Защита группы розеток в квартире
• Обеспечение безопасности осветительной сети в доме или офисе
• Работа с компьютерами, телевизорами, зарядными станциями
• Щитовые устройства в небольших мастерских с минимальной мощностью оборудования

Практические советы

• Перед установкой убедитесь, что сечение провода соответствует номинальному току 16 А - используйте минимум 2,5 мм2 меди
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - выше, чтобы удобнее было обслуживать
• Не устанавливайте этот автомат вместо вводного - он не имеет функции дифференциальной защиты
• Если в цепи есть стартеры, насосы или светильники с дросселями - выбирайте характеристику C, а не B
• Проверьте соответствие бренда Элком и HYUNDAI - продукция этих компаний взаимозаменяема по габаритам и параметрам, но отличаются по цвету корпуса и маркировке
