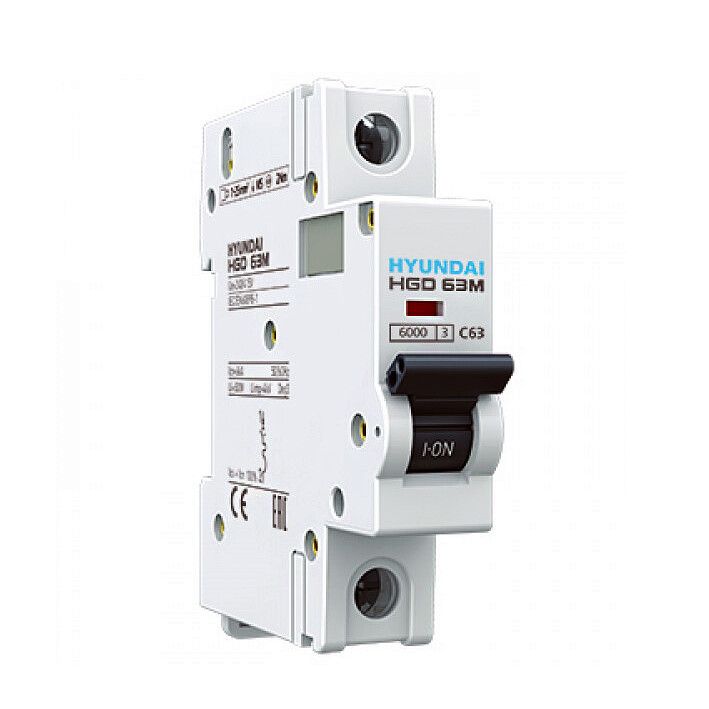

Автоматический выключатель HGD63-M 1PMCS0000C 00020 1 полюс, 20А, ток к.з. 6kA, хар-ка C | 13.04.000849 HYUNDAI

Автоматический выключатель Элком 13.04.000849 - однополюсное устройство защиты цепей переменного тока на 20 А с характеристикой C и отключающей способностью 6 кА. Подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель Элком 13.04.000849 защищает электрические цепи от перегрузок и коротких замыканий. Предназначен для защиты групповых линий освещения, розеток, бытовых приборов и маломощного оборудования. Часто используется в квартирных и частных домашних щитках, а также в небольших производственных системах с умеренным пусковым током.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 20 А
• Номинальное напряжение: 240 В (переменный ток AC)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 76,5 мм - требует достаточного места внутри щита
• Максимальное сечение подключаемого провода: 25 мм2
• Номинальное импульсное напряжение: 6 кВ - обеспечивает устойчивость к кратковременным скачкам напряжения
• Рабочая температура: от -25 C до +50 C - допускает эксплуатацию в неотапливаемых помещениях

Совместимость и монтаж

Автоматический выключатель Элком 13.04.000849 совместим со всеми стандартными DIN-рейками типа EN 60715. Устанавливается одним движением - фиксируется защелкой. Для подключения используйте провода сечением до 25 мм2. Клеммы рассчитаны на надежную зажимную силу - не требуется дополнительная затяжка после монтажа. Убедитесь, что глубина щита позволяет полностью поместить устройство (76,5 мм), особенно при использовании нескольких модулей.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC/EN 60898-1 для автоматических выключателей для бытовых и аналогичных применений. Обеспечивает защиту от перегрева и дугового замыкания. Наличие механического указателя положения ("ON"/"OFF") позволяет визуально контролировать состояние аппарата.

Преимущества

• Стандартная 1-модульная форма - экономит место в щите
• Характеристика C снижает риск ложных срабатываний при запуске двигателей и ламп
• Высокая отключающая способность (6 кА) - подходит для сетей с высокой потенциальной мощностью КЗ
• Широкий диапазон рабочих температур - работает даже в холодных подъездах и на улице в закрытых щитах
• Поддерживается двумя брендами (Элком и HYUNDAI) - гарантирует доступность запасных частей и аналогов

Ограничения применения

• Не предназначен для постоянной работы при токе выше 20 А - возможен перегрев и выход из строя
• Не подходит для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели, сварочные аппараты) - для них нужна характеристика D
• Работает только с переменным током (AC); не применяется в цепях постоянного тока (DC)
• Не имеет функции дифференциального тока - не защищает от утечек на землю; для этого требуется отдельный УЗО

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение осветительной линии с энергосберегающими лампами
• Щитовая защита небольшого насоса для полива или системы водоснабжения
• Линия питания компьютерного оборудования в офисе

Практические советы

• Выбирая автоматический выключатель Элком 13.04.000849, проверьте соответствие сечения провода - не более 25 мм2. Меньшие сечения можно использовать без проблем, большие - нельзя.
• Если в щите уже установлены другие устройства, учтите суммарную глубину: каждый модуль занимает 76,5 мм. Лучше выбирать щит с запасом по глубине.
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО. Автомат сам по себе не спасёт от поражения током.
• Из-за характера C-характеристики он лучше подходит для бытовых нагрузок, чем для промышленных с тяжёлым пуском - там предпочтительнее D-характеристика.
• Артикул 13.04.000849 встречается под брендами Элком и HYUNDAI - это один и тот же продукт, просто разная упаковка. Можно менять поставщиков без изменения параметров.
