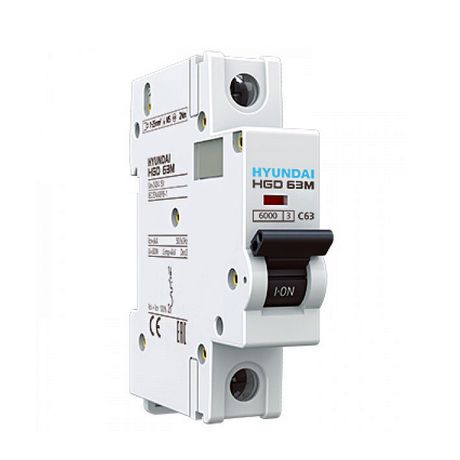

Автоматический выключатель HGD63-M 1PMCS0000C 00032 1 полюс, 32А, ток к.з. 6kA, хар-ка C (STANDARD) - 13.04.000851 HYUNDAI

Автоматический выключатель модульный 1 полюс 32А, ток короткого замыкания 6kA, характеристика C от Элком и HYUNDAI (артикул 13.04.000851) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку и подходит для нагрузок до 32 ампер.

Назначение и область применения

Автоматический выключатель модульный 1 полюс 32А, ток короткого замыкания 6kA, характеристика C защищает однополюсные цепи переменного тока с номинальным напряжением до 415 В. Он используется в распределительных щитах жилых домов, офисов, производственных помещений и объектов коммерческой недвижимости. Подходит для защиты освещения, розеточных групп, бытовой техники и оборудования с умеренным пусковым током.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 32 А
• Номинальное напряжение: 240 / 415 В (переменный ток)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 ампер
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; оптимальна для устройств с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Занимаемый модуль: 1 (17,5 мм ширины)
• Тип изделия: автоматический выключатель

Совместимость и монтаж

Автоматический выключатель модульный 1 полюс 32А, ток короткого замыкания 6kA, характеристика C совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются зажимы на верхней и нижней клеммах. Кабель рекомендуется зачищать на 8–10 мм, затягивать моментом 0,5–0,7 Нм. Обязательно соблюдать полярность: фаза подводится сверху, выход - снизу.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 60898-1 для автоматических выключателей, применяемых в условиях бытового и аналогичного им использования. Продукция сертифицирована для работы в помещениях с нормальной влажностью и температурой от -25C до +40C. Не предназначено для экстремальных условий: высокой запылённости, постоянной вибрации или воздействия химически активных сред.

Преимущества

• Малые габариты - занимает всего один модуль, экономит место в щите
• Чёткая механическая индикация состояния: рычаг вверх - включён, вниз - отключён
• Стандартная характеристика C обеспечивает надёжную защиту от кратковременных перегрузок без ложных срабатываний
• Изготовлен из самозатухающего пластика - снижает риск распространения пламени
• Поддерживается двумя известными брендами: Элком и HYUNDAI - гарантирует соответствие качеству сборки

Ограничения применения

• Не подходит для цепей с высокими пусковыми токами (более 10×32 А): например, мощные асинхронные двигатели, сварочные аппараты
• Работает только в однофазных сетях - не применяется в трёхфазных системах без использования нескольких единиц
• Не имеет функции дифференциального тока - требует отдельного УЗО для защиты от утечек
• Не рассчитан на работу при температурах ниже -25C или выше +40C

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Отключение осветительной сети с люминесцентными или LED-светильниками
• Щитовая защита холодильника, стиральной машины, бойлера
• Контур питания маломощного насоса или вентилятора
• В качестве входного автомата в распределительном щите частного дома

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 32 А - лучше оставлять запас 10–15%
• Если в цепи есть оборудование с высоким пусковым током (например, компрессор), рассмотрите вариант с характеристикой D
• Обязательно используйте УЗО перед этим автоматом, если требуется защита от поражения током
• При замене старого автомата убедитесь, что новый также имеет 1 модуль и подходящую отключающую способность (6 кА - достаточна для большинства квартир)
• Артикул 13.04.000851 от Элком и HYUNDAI взаимозаменяем - можно использовать как оригинал, так и аналог
