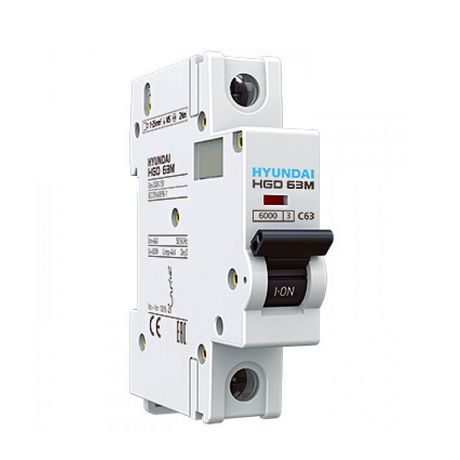

Автоматический выключатель HGD63-M 1PMCS0000C 00063 1 полюс, 63А, ток к.з. 6kA, хар-ка C | 13.04.001023 HYUNDAI

Автоматический выключатель модульный 1 полюс 63А 6кА характеристика C от Элком и HYUNDAI (артикул 13.04.001023) предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель модульный 1 полюс 63А 6кА характеристика C защищает однополюсные цепи переменного тока от перегрузок и коротких замыканий. Применяется в бытовых и промышленных электрощитах: для защиты групп освещения, розеточных контуров, оборудования с умеренным пусковым током - например, насосов, вентиляторов, маломощных станков.

Технические характеристики

• Тип: автоматический выключатель, однополюсный
• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 240 / 415 В - работает в сетях до 415 В между фазами (380–415 В) и до 240 В между фазой и нулём
• Отключающая способность: 6 кА - способен безопасно отключить цепь при токе короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала; подходит для нагрузок с умеренными пусковыми токами (например, лампы накаливания, нагреватели, двигатели малой мощности)
• Монтаж: на DIN-рейку шириной 35 мм
• Занимаемый модуль: 1 М (17,5 мм)

Совместимость и монтаж

Автоматический выключатель модульный 1 полюс 63А 6кА характеристика C совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается легко: зажимной механизм фиксирует устройство на рейке одним движением. Клеммы рассчитаны на медные провода сечением от 1,5 до 25 мм2. Для надёжного контакта перед затяжкой проверьте отсутствие повреждений изоляции и зачистите жилы до металлического блеска.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50345 и IEC 60898-1. Обеспечивает механическую и тепловую стабильность при длительной работе. Наличие визуального положения рычага ("ON"/"OFF") позволяет оперативно определить состояние цепи. Автомат не имеет функции дифференциальной защиты - для защиты от утечек требуется установка УЗО.

Преимущества

• Стандартный форм-фактор (1 модуль) - компактно занимает место в щите
• Высокая отключающая способность (6 кА) обеспечивает безопасность даже при серьёзных аварийных режимах
• Характеристика C оптимальна для большинства бытовых и легкопромышленных нагрузок
• Изготовлено известными брендами Элком и HYUNDAI - гарантия качества сборки и материалов

Ограничения применения

• Не подходит для защиты цепей с высокими пусковыми токами (например, крупные асинхронные двигатели, сварочные аппараты) - для них нужна характеристика D
• Работает только в однофазных цепях; трёхфазные системы требуют трёхполюсного автомата
• Не защищает от утечек тока на землю - обязательна параллельная установка УЗО
• Напряжение выше 415 В не допускается - риск пробоя изоляции

Примеры использования

• Защита группы розеток в квартире или офисе
• Подключение светильников с галогенными или LED-лампами
• Обеспечение безопасности цепи теплого пола или масляного радиатора
• Щитовая защита насоса для водоснабжения (до 3 кВт)

Практические советы

• Перед установкой убедитесь, что номинальный ток нагрузки не превышает 63 А - лучше выбирать запас 15–20%
• Проверьте сечение кабеля: для 63 А рекомендовано минимум 10 мм2 меди
• Не используйте этот автомат для защиты двигателей мощностью более 5,5 кВт - они имеют слишком большой пусковой ток
• При замене старого автомата убедитесь, что новый также имеет 1 модуль и ту же характеристику C
• Для систем с частыми скачками напряжения (например, на дачах) дополнительно установите стабилизатор или surge protector
