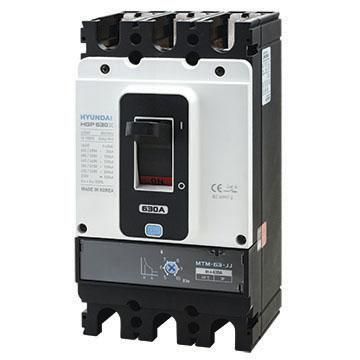

Автоматический выключатель HGP630S3PEDS0000C00630 252-630A (ETU-D, LSIG) ток к.з. 85kA AC380/415В | 13.03.03.000165 HYUNDAI

Автоматический выключатель HGP630S 3PEDS0000C00630 252-630A (ETU-D, LSIG, ГСИ) от Элком и HYUNDAI предназначен для защиты электрических цепей до 630 А от перегрузок, коротких замыканий и других аварийных режимов. Устройство применяется в распределительных щитах промышленных объектов, где требуется высокая надёжность и точная настройка защит.

Назначение и область применения

HGP630S 3PEDS0000C00630 252-630A используется для защиты силовых цепей переменного тока напряжением 380–415 В. Подходит для установки в крупных распределительных пунктах, на входе в цеховые щиты, у защищаемых мощных двигателей, трансформаторов и систем конвейеров. Благодаря электронному расцепителю ETU-D с функциями LSIG обеспечивает гибкую и точную защиту, что особенно важно в сложных сетях с высокими пусковыми токами.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 630 А
• Напряжение: 380 / 415 В переменного тока
• Количество полюсов: 3
• Номинальная отключающая способность: 85 кА - способен безопасно отключить максимальный ток короткого замыкания в условиях высокой мощности сети
• Тип расцепителя: Электронный ETU-D с функциями LSIG (длинная задержка, короткая задержка, мгновенная, земляной ток)
• Исполнение: Стационарное - устройство фиксируется жестко в щите, не предназначено для частого извлечения
• Привод: Моторный - позволяет дистанционно включать и отключать выключатель через внешний сигнал
• Способ монтажа: На DIN-рейку

Совместимость и монтаж

HGP630S 3PEDS0000C00630 252-630A монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендуется использовать провода сечением до 185 мм2. Учитывайте габариты устройства: он занимает значительное место в шкафу, поэтому планируйте свободное пространство вокруг него для теплоотвода и обслуживания. Моторный привод требует подключения управления (например, от PLC или кнопочного поста), что необходимо предусмотреть при проектировании системы.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-2 для автоматических выключателей в литом корпусе. Класс отключения 85 кА гарантирует работу в сетях с высокой короткозамкнутой мощностью. Наличие функции земляного тока (LSIG) повышает безопасность при возникновении утечек на корпус оборудования.

Преимущества

• Электронный расцепитель ETU-D позволяет точно настраивать времятоковые характеристики для каждой зоны защиты - снижает риск ложных срабатываний
• Функция LSIG обеспечивает защиту от замыканий на землю - важна для промышленных объектов с большим количеством металлических конструкций
• Моторный привод даёт возможность удалённого управления - удобно для автоматизированных систем и удалённых щитовых
• Высокая отключающая способность (85 кА) делает выключатель подходящим для крупных энергообъектов, даже там, где есть несколько параллельных источников питания

Ограничения применения

• Не предназначен для частого механического включения/выключения - исполнение стационарное, рассчитано на длительную работу в нормальном режиме
• Требует наличия внешнего источника управления для моторного привода - без него функция дистанционного управления недоступна
• Не подходит для бытовых или маломощных объектов - избыточная мощность и стоимость
• Работает только в сетях переменного тока 380–415 В - не совместим с постоянным током или другими уровнями напряжения

Примеры использования

• Главный ввод в промышленный цех с нагрузкой до 630 А
• Защита главного трансформатора 630 кВА
• Щит распределения электроэнергии на заводе с несколькими конвейерными линиями
• Объекты с повышенными требованиями к безопасности: химические производства, пищевые комбинаты, метизные заводы

Практические советы

• Перед установкой проверьте соответствие номинала автомата HGP630S 3PEDS0000C00630 252-630A расчетному току нагрузки - не допускайте работы близко к пределу 630 А без запаса
• Настройки расцепителя ETU-D должны выполняться специалистом с использованием программного обеспечения - самостоятельная регулировка без знаний может привести к отказу защиты
• Для моторного привода используйте контроллер с выходом на 24 В постоянного тока - типовой уровень сигнала для таких устройств
• Убедитесь, что в щите достаточно места для тепловыделения - при работе на пределе возможен нагрев, хотя корпус рассчитан на долговременную эксплуатацию
• Заказывайте запасные части (расцепители, контакты) заранее - ремонт этого типа выключателя требует оригинальных компонентов
