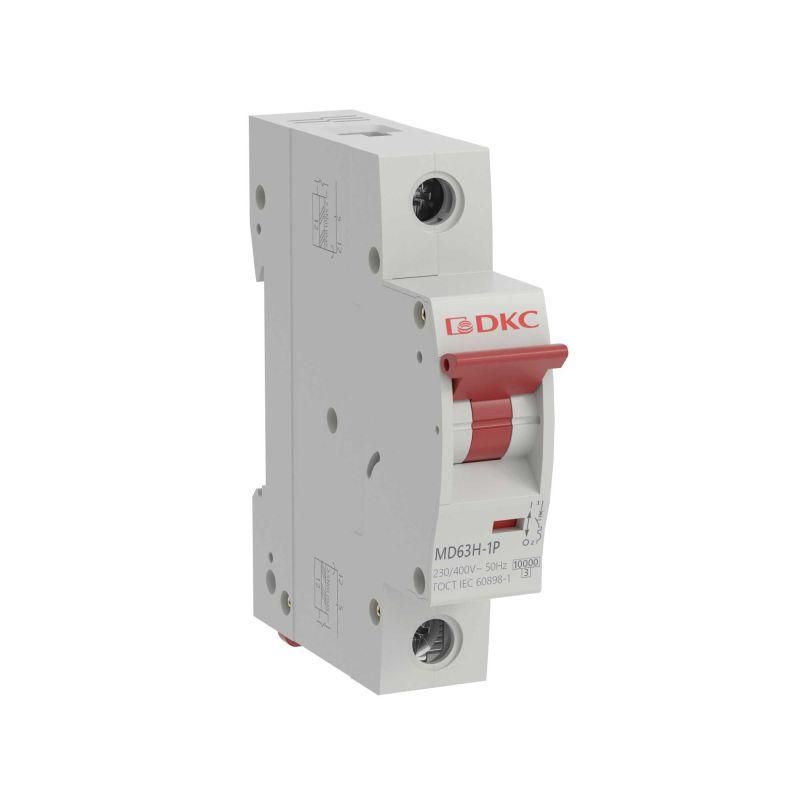

Автоматический выключатель модульный YON max типа MD63H, 10кА, 1 полюс, хар-ка B, 4А | MD63H-1PB4 DKC ДКС

Автоматический выключатель YON MAX MD63H-1PB4 - однополюсный модульный аппарат с номинальным током 4 А и характеристикой B, предназначенный для защиты бытовых и распределительных сетей переменного тока 230 В от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку и подходит для монтажа в этажных щитках жилых и общественных зданий.

Назначение и область применения

Автоматический выключатель YON MAX MD63H-1PB4 защищает электрические цепи от повреждений, вызванных длительной перегрузкой или внезапным коротким замыканием. Он применяется в однофазных сетях с напряжением 230 В и частотой 50 Гц, чаще всего - в распределительных щитах квартир, коттеджей, офисов и объектов социальной инфраструктуры. Подходит для защиты освещения, розеточных групп и маломощных приборов.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который устройство может пропускать без срабатывания;
• Номинальное напряжение: 230 В AC - рабочее напряжение сети, для которой предназначен выключатель;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеально подходит для бытовых нагрузок с низкими пусковыми токами (например, светильники, зарядные устройства);
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 тысяч ампер;
• Количество полюсов: 1 - управляет одним фазным проводом, нейтраль проходит через него без отключения;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при повышенных напряжениях;
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (например, от грозовых разрядов);
• Степень защиты IP20 - предотвращает доступ пальцев к токоведущим частям, но не защищает от пыли и влаги; подходит только для внутреннего монтажа;
• Количество модулей: 1 - занимает один стандартный модуль (17,5 мм) на DIN-рейке;
• Глубина монтажа: 69,9 мм - требует достаточного места внутри шкафа для установки и подключения;
• Рабочий диапазон температур: от –10 C до +45 C - не рекомендуется использовать в неотапливаемых помещениях зимой;
• Поперечное сечение провода: до 25 мм2 - позволяет подключать медные провода большого сечения;
• С коммутируемым нейтральным проводником: да - может использоваться в системах, где требуется отключение нулевого провода совместно с фазой;
• Способ монтажа: DIN-рейка - стандартный метод для современных распределительных щитов.

Совместимость и монтаж

Автоматический выключатель YON MAX MD63H-1PB4 совместим с любыми DIN-рейками стандарта EN 60715 шириной 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или креплений не требуется. Для подключения используются винтовые зажимы, рассчитанные на провода сечением от 0,5 до 25 мм2. Обязательно соблюдать момент затяжки - слишком слабый контакт увеличивает нагрев, слишком сильный - повреждает изоляцию провода. Устройство подходит для скрытого монтажа в нишах стен, но требует наличия свободного пространства для открывания крышки щита.

Безопасность и стандарты

Выключатель соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного использования. Класс токоограничения 3 обеспечивает быстрое снижение тока короткого замыкания, что снижает риск возгорания. Категория перенапряжения III указывает на применение в распределительных цепях второго уровня (между главным щитом и оконечными потребителями). Степень загрязнения 3 допускает использование в условиях возможного накопления пыли и влаги - типично для помещений с высокой проходимостью.

Преимущества

• Универсальная характеристика B - оптимальна для бытовых нагрузок без мощных двигателей;
• Высокая отключающая способность 10 кА - обеспечивает надёжность даже в районах с короткими замыканиями на входе;
• Поддержка отключения нейтрали - удобно для работ по обслуживанию и ремонту;
• Малая глубина монтажа - экономит место в компактных щитах;
• Совместимость с сериями YON MAX - легко заменить или дополнить другими элементами той же линейки.

Ограничения применения

• Не подходит для защиты оборудования с высокими пусковыми токами - например, насосов, компрессоров, сварочных аппаратов (для них нужна характеристика C или D);
• IP20 не защищает от воды и пыли - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной защиты;
• Работает только при температуре выше –10 C - не годится для холодных чердачных или подвальных щитов без отопления;
• Один полюс - не может использоваться в качестве двухполюсного рубильника или для отключения нейтрали без фазы в системах TN-C.

Примеры использования

• Защита группы розеток в спальне или детской комнате;
• Отдельный автомат для освещения в коридоре или на лестнице;
• Щиток в коттедже - для каждой комнаты или функциональной зоны установлен свой MD63H-1PB4;
• Распределительный щит в торговом центре - для питания точек продаж или информационных терминалов.

Практические советы

• Выбирая автомат, проверьте, чтобы сечение кабеля в цепи не превышало 25 мм2 - иначе невозможно плотно закрепить провод;
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы;
• Если в щите много модулей, убедитесь, что глубина корпуса (69,9 мм) не мешает закрыванию крышки;
• MD63H-1PB4 можно сочетать с УЗО и дифференциальными автоматами той же серии - они имеют единый форм-фактор и крепление;
• При замене старого автомата - сравните характеристики: если был B4, то новый тоже должен быть B4, а не C4.
